丸頭コーチボルト

丸頭コーチボルト（キャリッジボルトの一種）とキャリッジボルトは同じ商品カテゴリーに属します。主な違いは地域名にあります。北米では一般にキャリッジ ボルトと呼ばれますが、イギリス連邦諸国 (イギリス、オーストラリア、ニュージーランドなど) では丸頭コーチ ボルトという用語がより一般的に使用されます。半球状の頭部（丸頭）と首下部に角形の緩み止め構造を備えた片面取り​​付け専用のファスナーです。

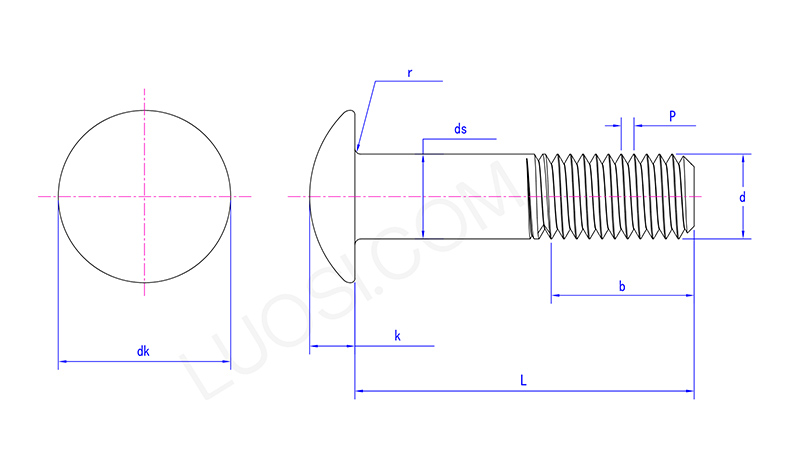

構造的特徴

丸頭コーチボルトの構造設計は、「片面取り付けと自動転倒防止」という中心目標を中心としており、主に次の 4 つの機能部品で構成されています。

（1）頭

形状：半球（丸頭）または上面が平らな丸頭。表面は滑らかで、六角形、四角形、十字形のスロットなどのツールインターフェイスはありません。

機能と目的:

広い面積の耐荷重面を提供する

美観とセキュリティ

滑らかで丸みのあるデザイン

（2）ネック（首） - 最も重要な滑り止め構造

形状: ヘッドの直下に位置し、正方形 (Square) またはリブ付き正方形 (Ribbed Square) です。

機能と目的:

機械的回転防止機能

補助ツールは不要です

正確な位置決め

形状: 首とねじ山の間に位置し、表面が平らでねじ山のない滑らかな円筒形のシャフトです。

長さ：ボルトの全長Lからねじの長さbを引いた値となります。さまざまな仕様には標準比率があります。

機能と目的:

耐せん断荷重

正確な位置決め

ねじ山に力がかからないようにする

（4）ネジ部

形状 丸頭コーチボルトの先端にあり、メートル規格(ISO)または米国規格のUNCねじです。

長さ (b):

規格では、L ≤ 125mm の場合、b ≈ 2d + 6mm (d は呼び径) と規定されています。 L > 125mm の場合、b ≈ 2d + 12mm。

実際の製品のねじ長さは、お客様の要件に応じて延長することができます（カスタマイズされた全ねじ）。

機能と目的:

ナットとの協働によりクランプ力を発生します。

プリロード力を調整する

構造比較

丸頭コーチボルトの利点は、その独特の構造にあります。では、他の種類のボルトと比較して、どのような違いがあるのでしょうか?次の表を見てください。それがわかります。
