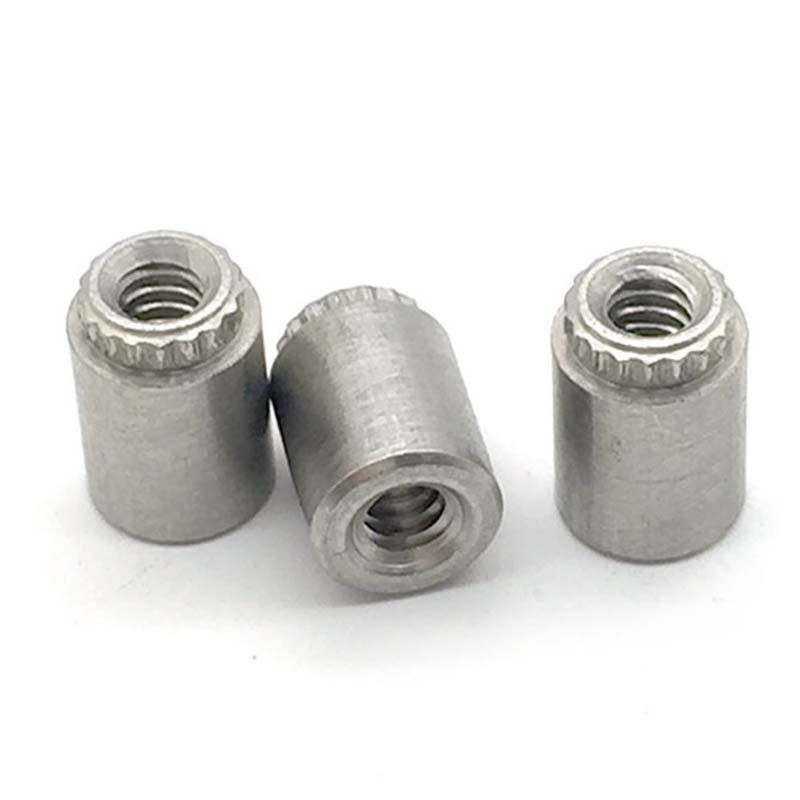

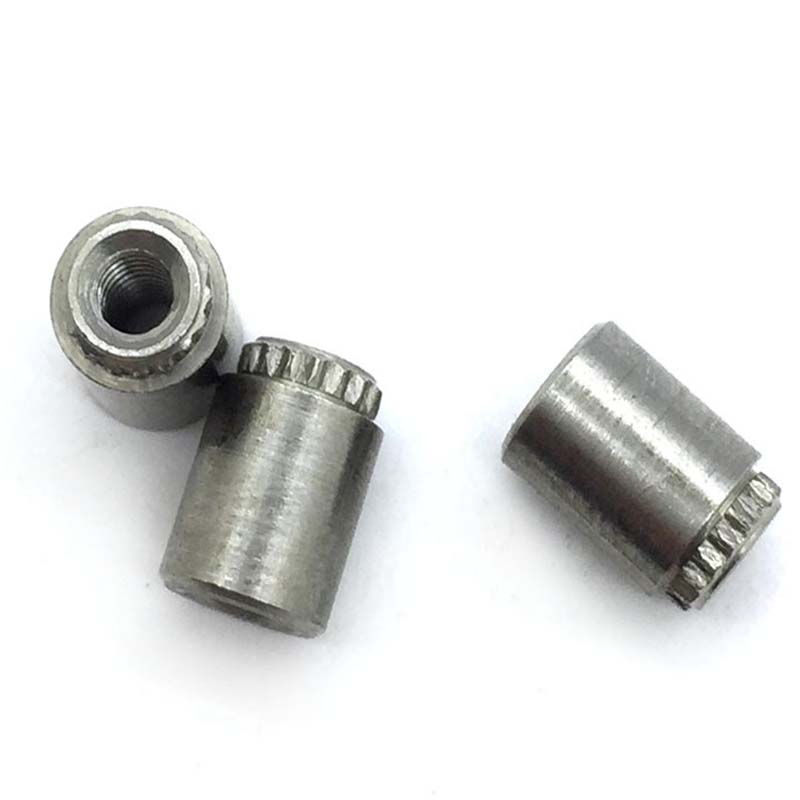

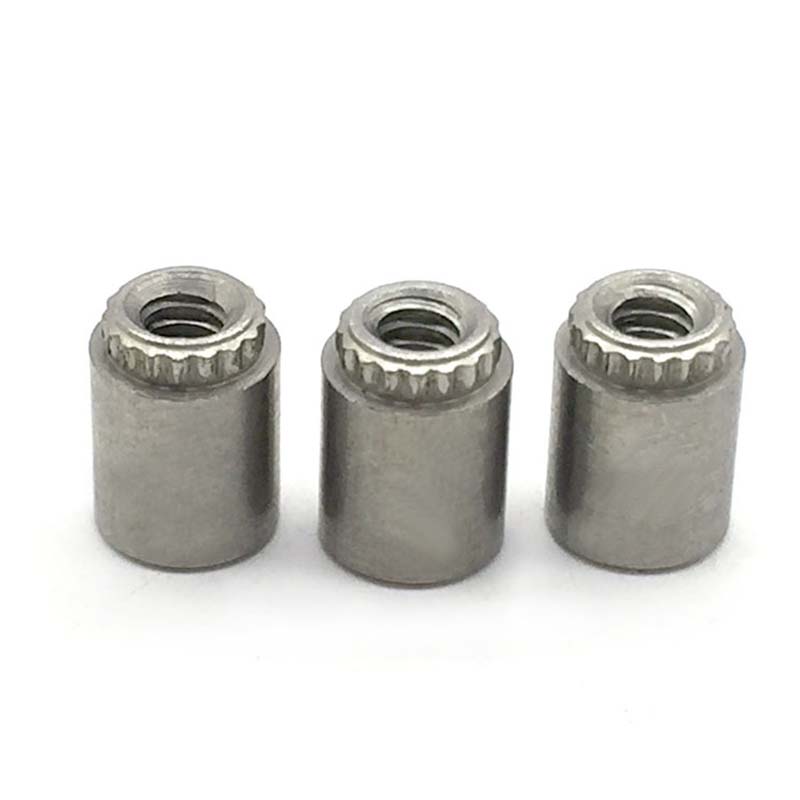

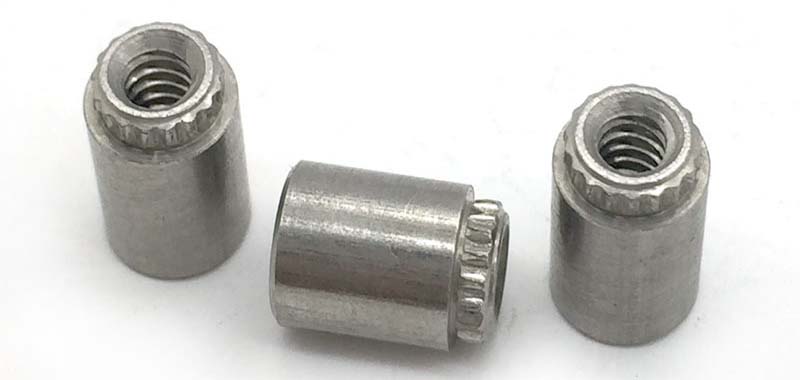

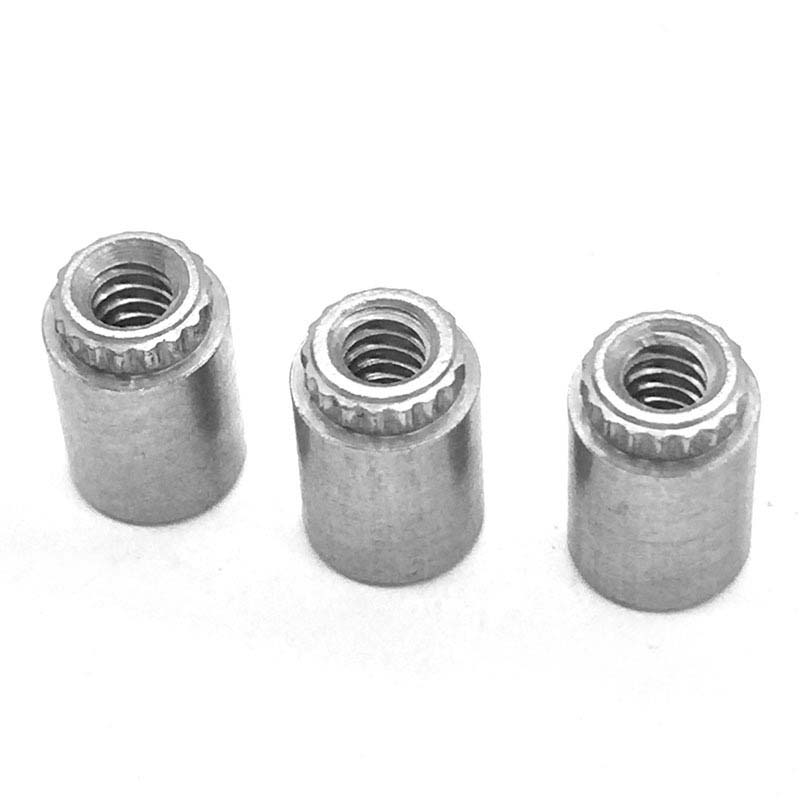

ブローチングスタンドオフ

正しく取り付けられると、これらのブローチ加工スタンドオフは PCB ラミネート内に気密な冷間圧接接続を形成します。非常に堅固な機械的信頼性を備えています。

この接続は振動や熱サイクルによって緩むことはほとんどありません。

優良なメーカーは、これらのスタッドが ISO 9001 や IATF 16949 などの厳格な品質基準を満たしていることを確認します。また、引き抜き強度、トルクへの耐性、メッキの密着度などを確認するなど、スタッドを徹底的にテストします。すべては一貫したパフォーマンスを確保するためです。

アドバンテージ

適切なブローチスタンドオフを選択すると、優れた価値が得られます。これは強力で永続的で信頼性の高い取り付け方法であり、これにより製品が長持ちし、現場での問題が軽減されます。

迅速かつ自動的に取り付けられるため、組み立てコストが削減されます。さらに、振動にも強いため、製品は過酷な環境でもより長く耐えられます。

全体として、これは高度な電子アセンブリにおける安全かつ効率的な機械セットアップにとって重要な部品です。

電気的接地または絶縁

これらのブローチスタンドオフが電気的にどのように機能するかは、その材質と設計によって異なります。

アルミニウムのスタッドは電気をよく伝導します。基板上の銅プレーンに接触するときの接地によく使用されます。

スチール製のスタッドはあまり電気を通しませんが、メッキを施すことで電気を通すことができます。

電気を分離する必要がある場合は、非導電性肩ワッシャーや、絶縁性のあるフランジ付きスタッドなどの特定のスタッド設計を使用し、スタッドが PCB 上の周囲の銅に触れないようにしてください。

選択するときは、電気接続が必要か、それとも電気を別にする必要があるかを必ず明記してください。
