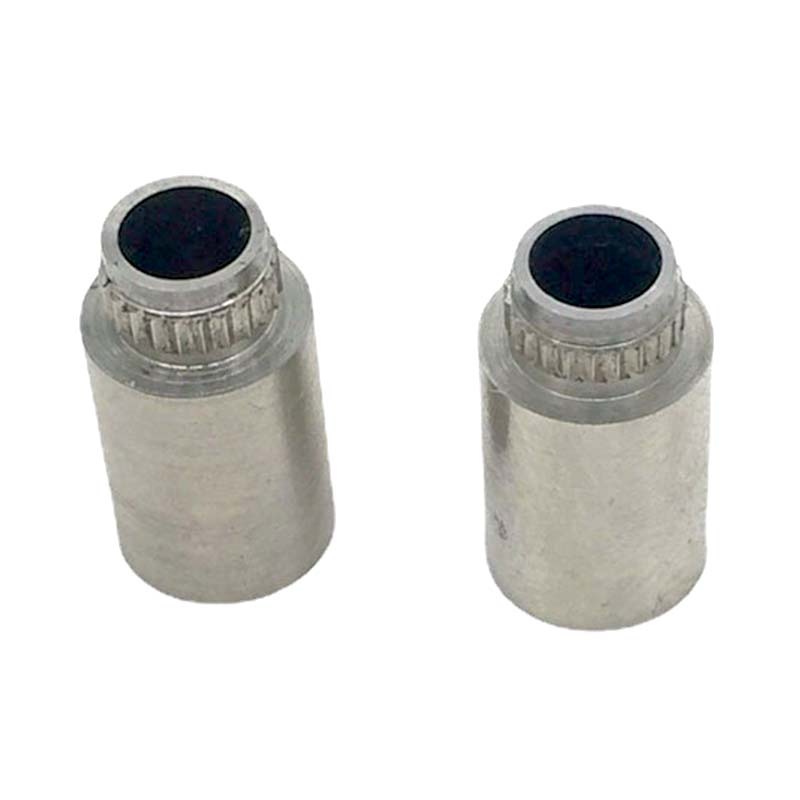

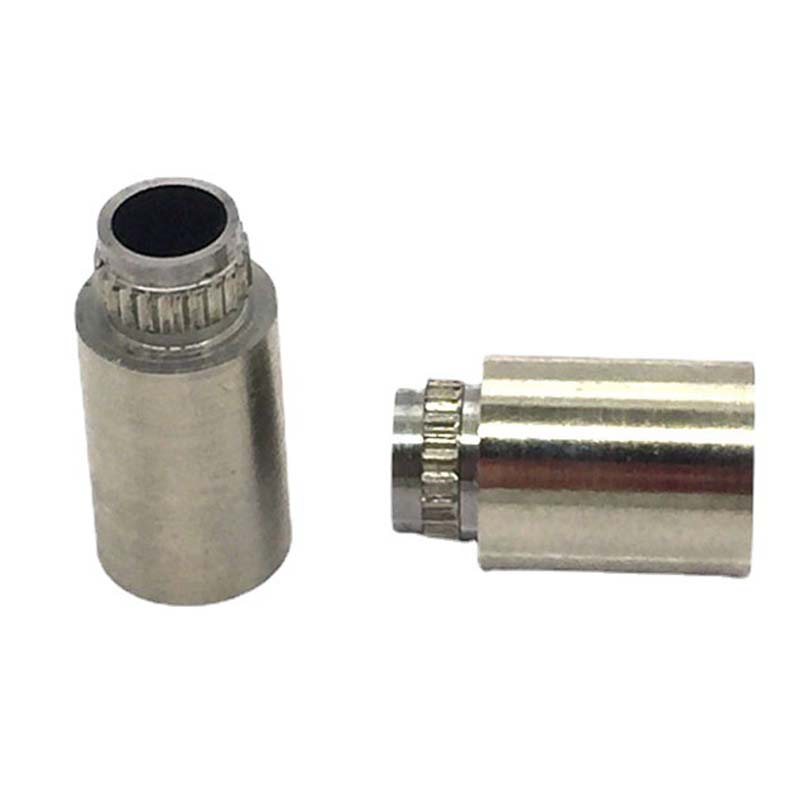

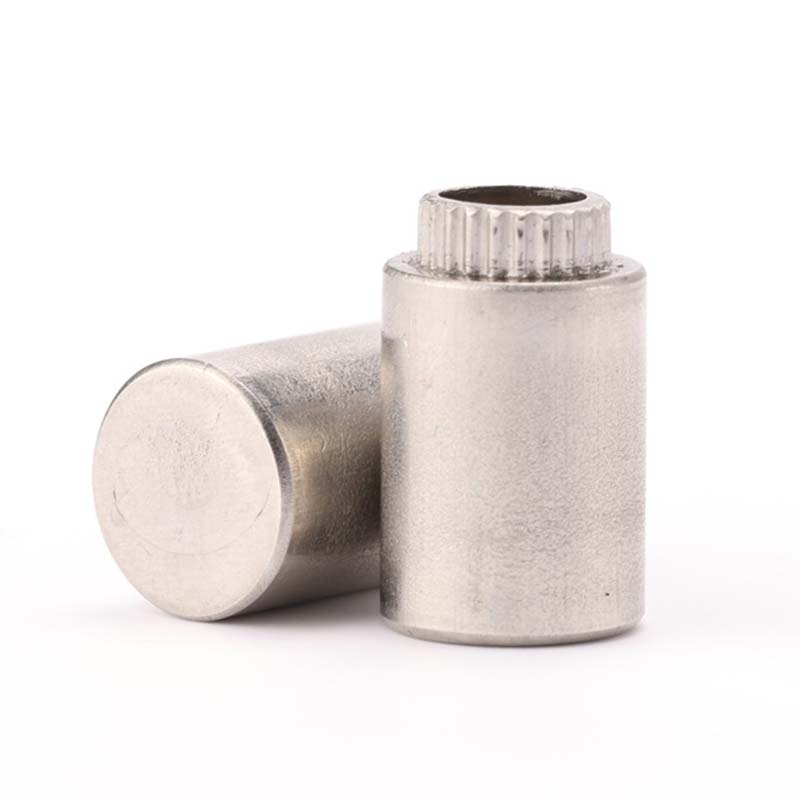

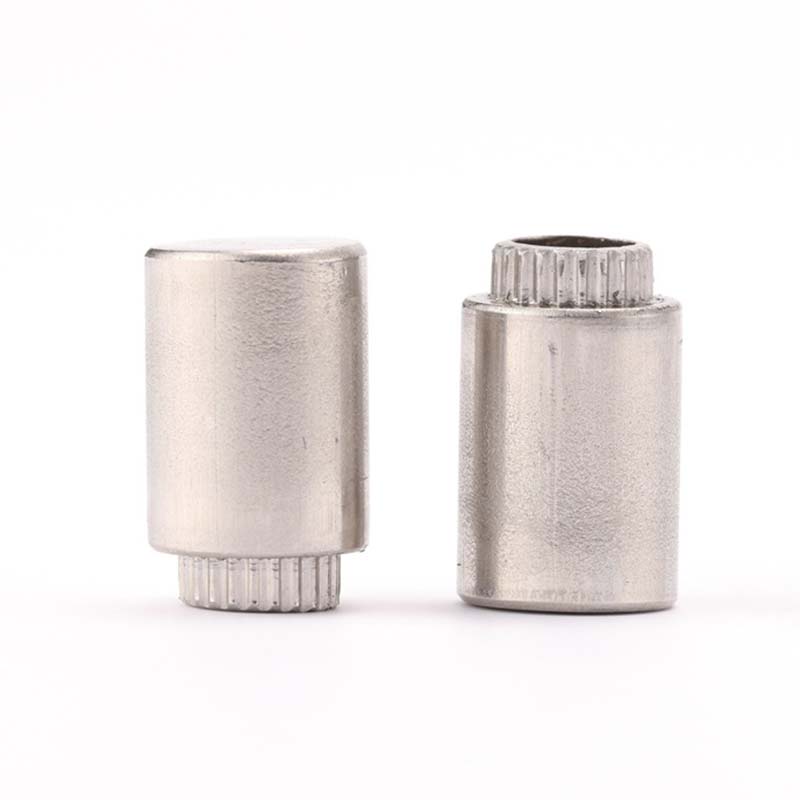

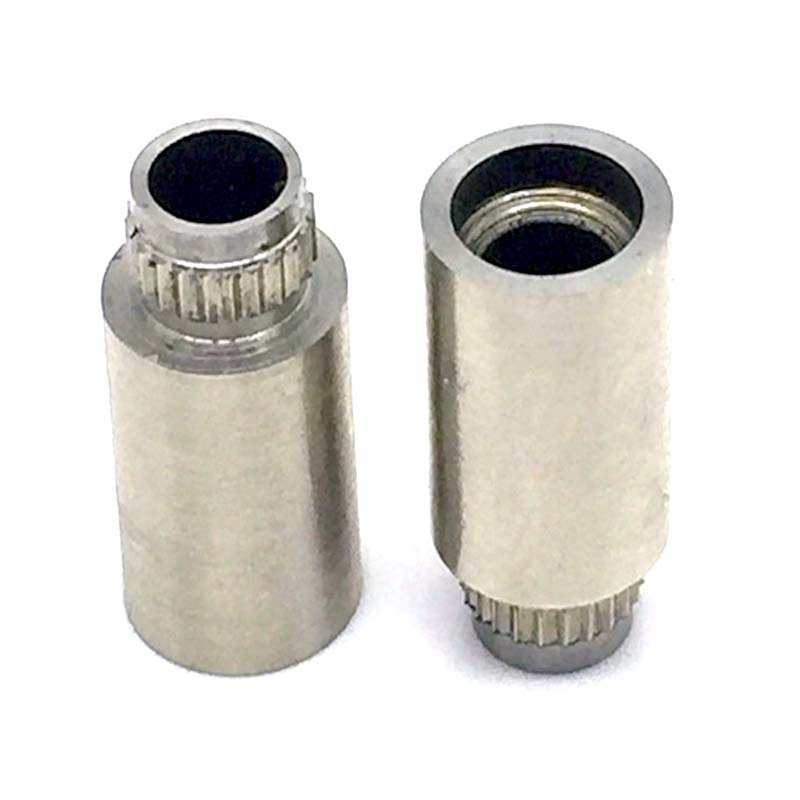

キャプティブ ファスナー ブローチング スタンドオフ

脱落防止ファスナーブローチスタンドオフには、さまざまな表面処理が施されています。錆びを防ぎ、はんだ付けを容易にし、電気の流れを良くし、さらには見た目も美しくします。

一般的なものは、電解ニッケル コーティング、錫コーティング (純または合金)、亜鉛ニッケル合金コーティング (錆びに強い)、および銀コーティング (電気を流すのに適しています) です。

どの処理を選択するかは、環境が必要とするもの、はんだ付けプロセス、および電気的性能に必要なものによって異なります。

取り付けの際、ブローチスタンドオフはリベットプロセスを使用して固定され、強力で耐振動性の接着が保証されます。

カスタマイズされた仕様とサイズ

キャプティブ ファスナー ブローチ スタンドオフには多くの標準サイズがあり、カスタム サイズも入手できます。

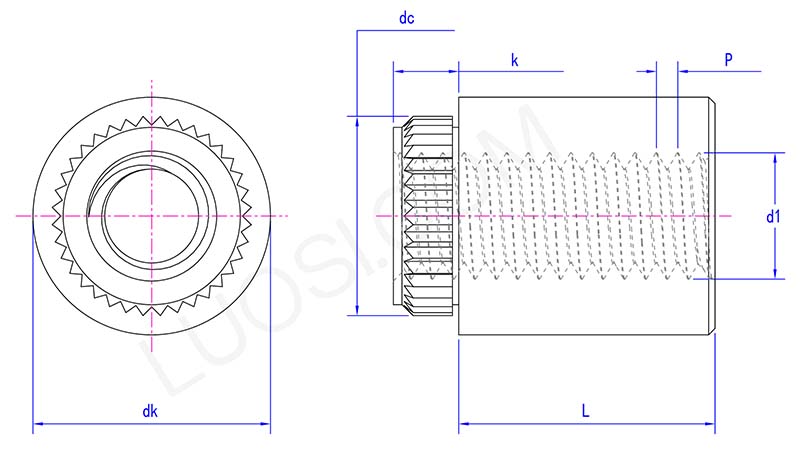

主な仕様には、スタッドの直径 (シャンクとヘッドの両方)、全高、ネジのサイズと長さ (スタッドの端にネジがある場合)、PCB に必要な穴のサイズが含まれます。

寸法を正しく把握することが重要です。これにより、スタッドが PCB に適切にフィットし、リベットを固定するときに適切なクランプ力が得られ、接続先の他の部品と連携できるようになります。

一般的な重量/耐荷重はどれくらいですか?

これらのキャプティブ ファスナー ブローチング スタンドオフがどれだけの重量に耐えられるかは、直径や長さ、材質 (スチールまたはアルミニウム)、PCB の厚さ、穴のサイズなどのサイズによって大きく異なります。

同様に、1.6 mm PCB 内の典型的な 3 mm ステンレス鋼スタッドは、通常 300 ～ 500 N (つまり 30 ～ 50 kg) の引き抜き力に耐えることができます。

せん断強度と引抜強度を記載したテクニカルシートをご用意しています。これらの仕様を常にチェックして、選択したスタッドが使用目的の機械的ニーズに対応できることを確認してください。
