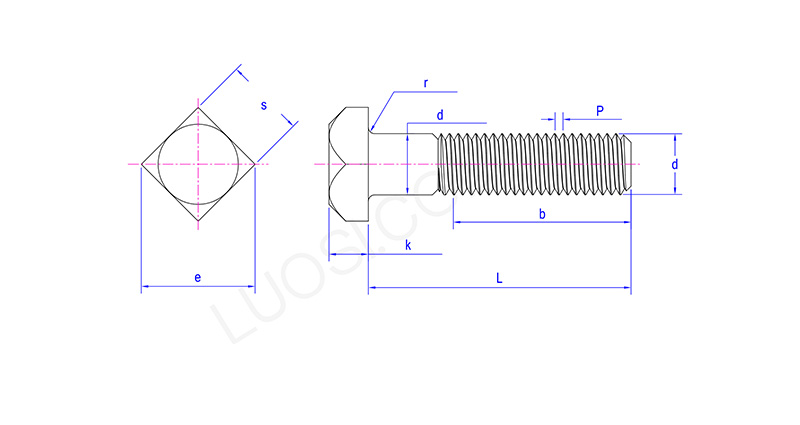

8.8級四角頭ボルト

材料選択の原則

8.8級四角ボルトの材質選択は、ボルトの仕様、使用環境、コストなどを考慮し、強度と靱性の基準を満たしながらベストバランスにすることがポイントとなります。

（1）材質カテゴリー

中炭素鋼（35K/SWRCH35Kなど）：直径M16以下の標準仕様でコストパフォーマンスが高く、産業用途で最も多く使用されています。

合金鋼（40Cr/42CrMoなど）：直径M20以上の大型仕様で、焼入性に優れています。

（2）表面処理

黒化/リン酸塩処理：水素脆化のリスクを回避し、8.8級四角頭ボルト以上の高力ボルトに最も安全な表面処理です。

電気亜鉛メッキ: 通常の環境でのみ適用可能。

ダクロメット/亜鉛アルミニウムコーティング: 腐食防止の高い要件が要求されるシナリオ (自動車、風力など) に適しています。

材料を選択するときは、次のアプローチに従うことをお勧めします。

（1）小径ボルト（M5～M12）：35Kまたは1038中炭素鋼を優先的に使用してください。冷間圧造後、熱処理を行います。

（2）大型ボルト（M14～M64）：40Crや35CrMoなどの合金鋼を使用してください。

（3）主要構造部品: 過酷な条件下での長期信頼性を確保するために、35CrMo または 42CrMo 合金鋼を優先的に使用します。

熱処理工程

（1）焼入れ：8.8級四角ボルトを臨界温度（約850～870℃）以上に加熱した後、急冷（油焼入れまたは水焼入れ）し、鋼組織をマルテンサイト化して高強度を実現します。

（2）焼き戻し：焼き入れを行ったボルトを約425～500℃に再加熱し、しばらく保持した後冷却します。このプロセスにより、硬度が調整され、靭性が向上し、強度と靭性の最適なバランスが確保されます。

（3）熱処理の重要な役割：熱処理を施していない炭素鋼ボルトの引張強さは、通常500MPa未満です。焼入れ焼戻し処理後は830MPa以上で安定します。

パッケージングの紹介

クラス8.8角ボルトの包装は、内側から内包装、外包装、パレット固定の3層に分かれた多層構造となっており、完全な保護層を形成しています。

（1）内箱

ビニール袋（PE袋）：1枚あたり5kg、1袋あたり10kg、1袋あたり25kg。一般に、それらはバルク工業用包装です。

小箱: 5kgの小箱、1つの大箱に4箱が入っており、中小規模のバッチ注文に適しています。

ブランドの小型パッケージ: 1 箱あたり 6 個、1 箱あたり 10 個、1 箱あたり 20 個、DIY 小売および家庭用ハードウェア製品用

（2）外装箱

段ボール箱：1箱あたり25kg、1パレットあたり36箱。標準的な輸出梱包。

強化カートン: 顧客の要件に応じてカスタマイズできます。重量物や特殊なサイズの製品に。

（3）トレイ

欧州規格パレット/貼り板パレット：1パレットあたり約900kg～1000kg。コンテナ輸送やフォークリフトの荷役作業に。
