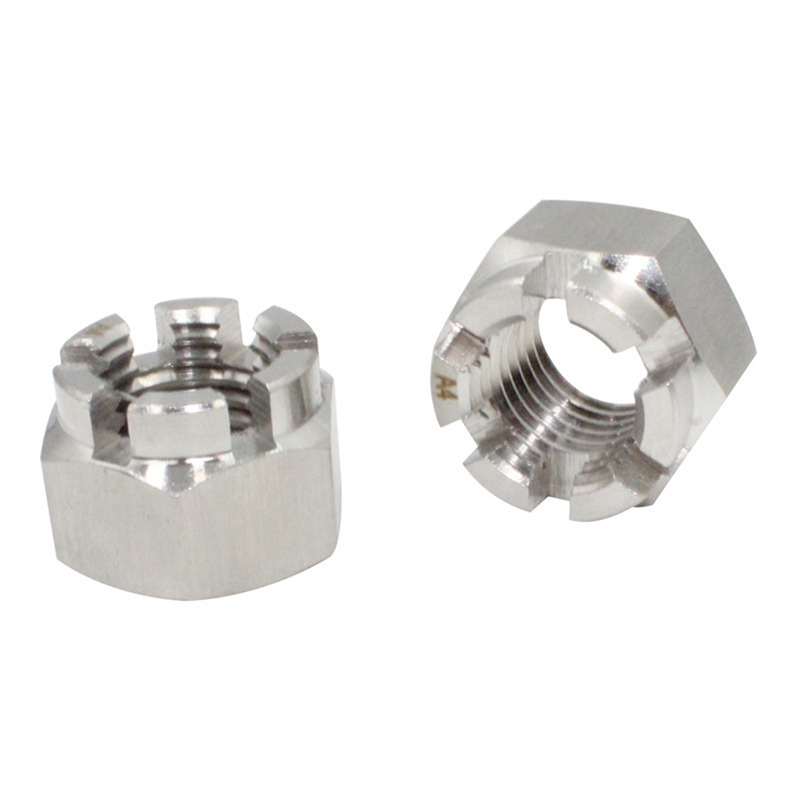

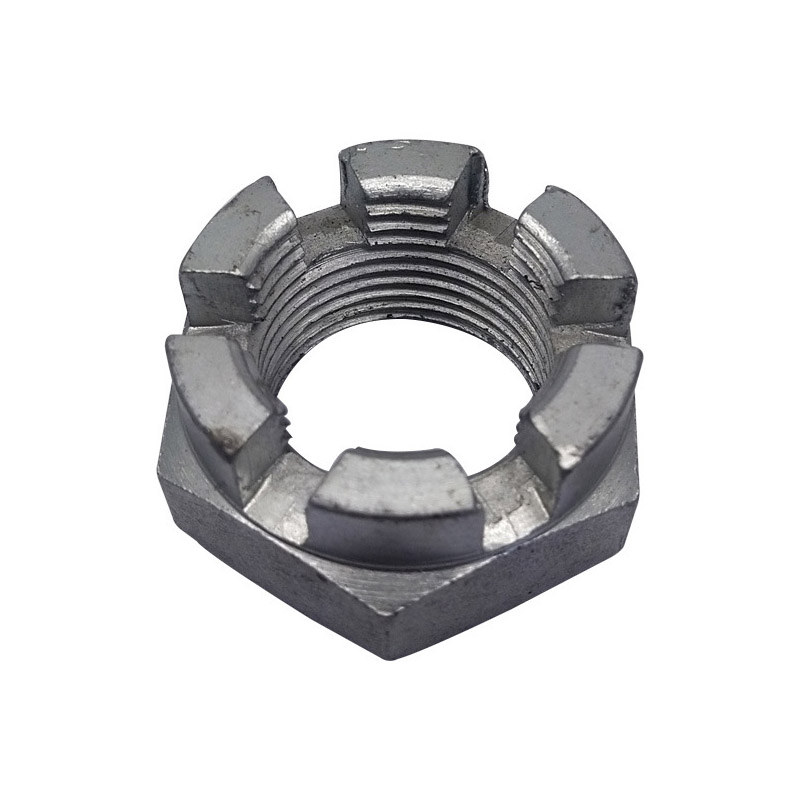

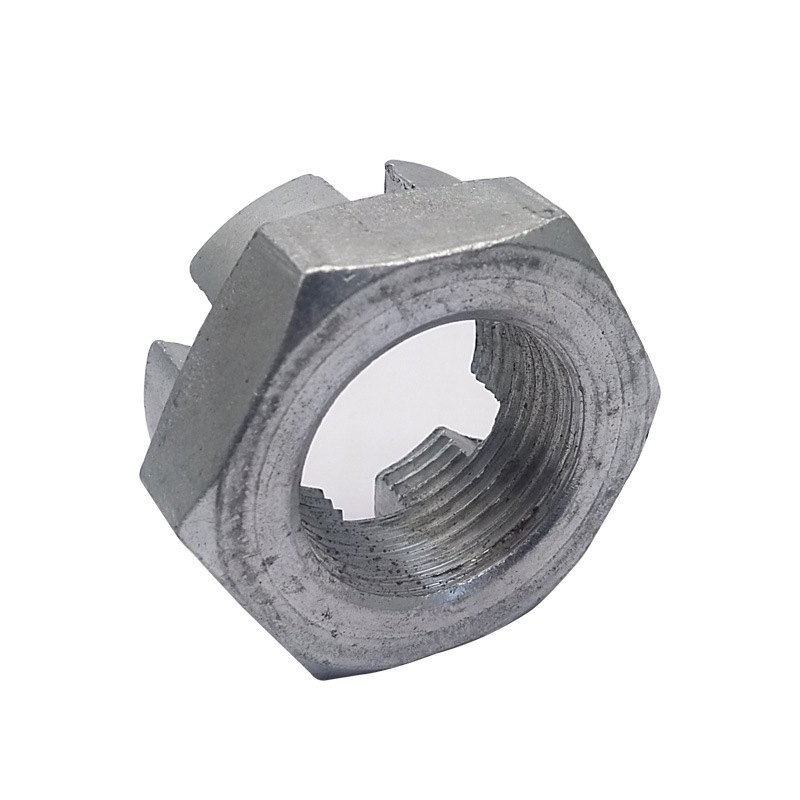

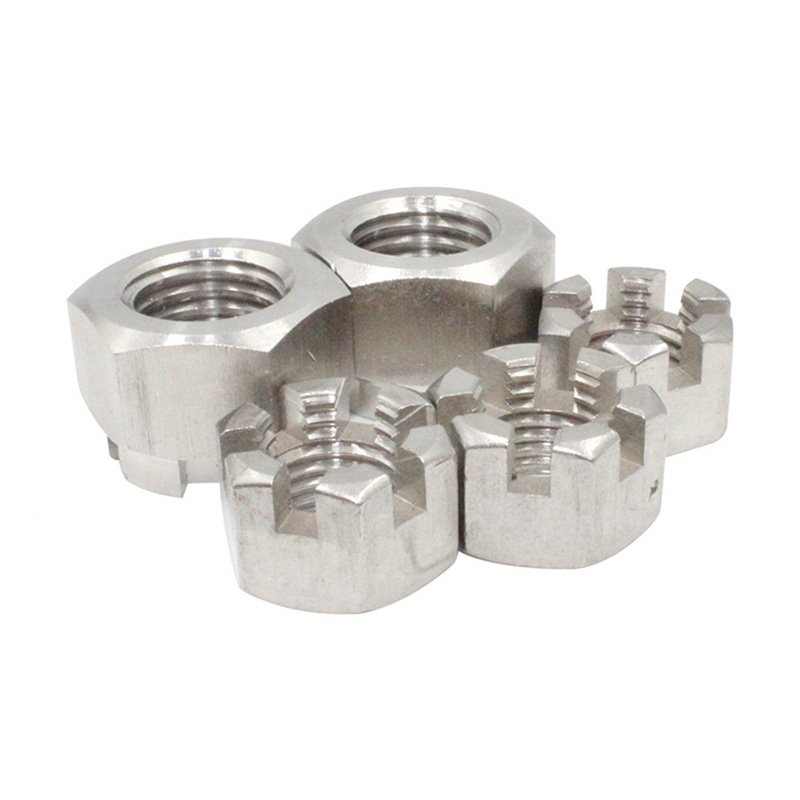

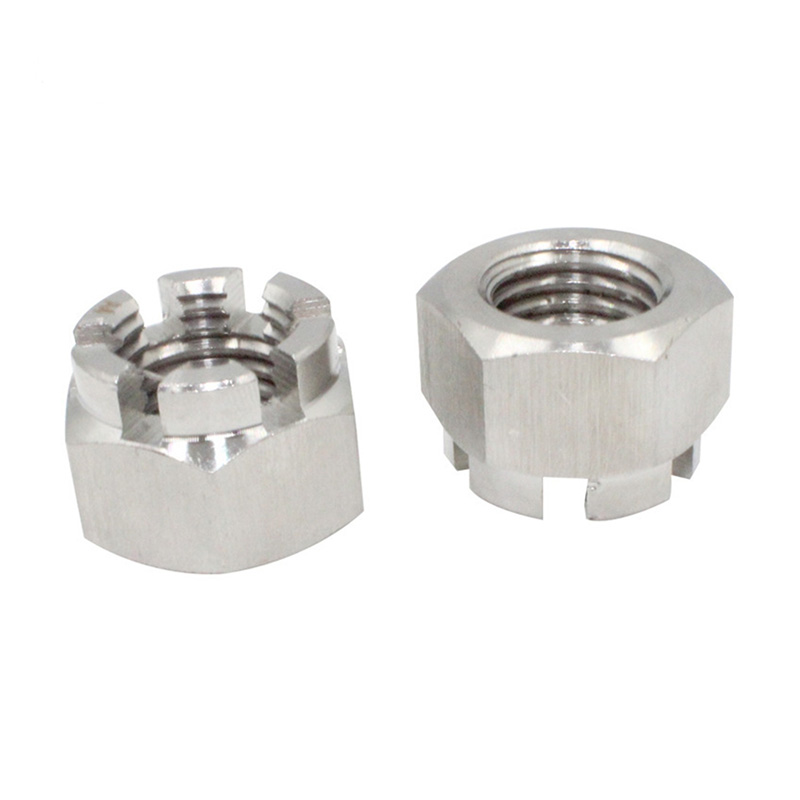

このタイプのデュアル機能スロット付きクラウンナットは非常にユニークに見えます。底部は六角形なので通常のレンチで操作でき、上部はドーム型です。
ドーム部分にはいくつかのスロット (通常は 6 つ) があり、それらは均等に分散され、ナットの軸に沿って真っ直ぐに伸びています。これらのスロットは精密に機械加工されており、標準のオープン ピンと完全に一致します。このすりわり付き丸頭ナットは、実用性と安全性を兼ね備えた設計になっており、一度ナットを締めると所定の位置に固定され、振動などによるボルトからの脱落を防ぎます。

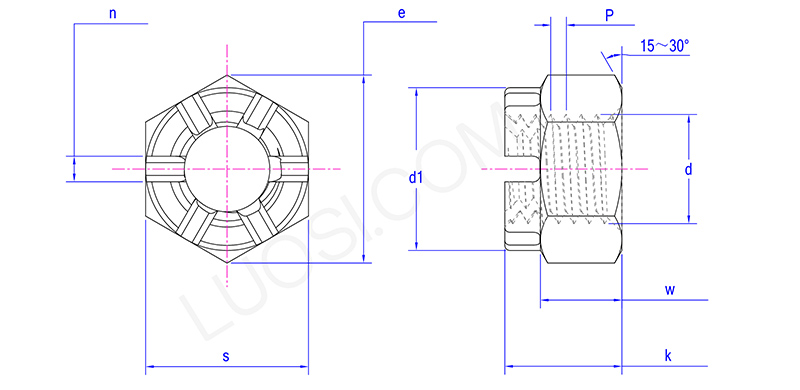

| 月 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 |
| P | 1.5 | 1.5|2 | 1.5 | 2 | 2 | 2 | 2 | 3 |
| d1最大 | 25 | 28 | 30 | 34 | 38 | 42 | 46 | 50 |
| d1分 | 24.16 | 27.16 | 29.16 | 33 | 37 | 41 | 45 | 49 |
| 分 | 29.56 | 32.95 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 |
| kmax | 21.8 | 24 | 27.4 | 29.5 | 31.8 | 34.6 | 37.7 | 40 |
| k分 | 20.96 | 23.16 | 26.56 | 28.66 | 30.8 | 33.6 | 36.7 | 39 |
| n最大値 | 5.7 | 5.7 | 6.7 | 6.7 | 6.7 | 8.5 | 8.5 | 8.5 |
| n分 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 7 | 7 | 7 |
| 最大 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 |
| 分 | 26.16 | 29.16 | 33 | 35 | 40 | 45 | 49 | 53.8 |
| w最大 | 15.8 | 18 | 19.4 | 21.5 | 23.8 | 25.6 | 28.7 | 31 |
| w分 | 15.1 | 17.3 | 18.56 | 20.66 | 22.96 | 24.76 | 27.86 | 30 |
このスロット付きデュアル機能クラウンナットは、通常のナットの機能と独立したロック装置をオールインワンで組み合わせ、比較的低コストであるため、優れたコストパフォーマンスを提供します。
この統合設計により、在庫管理が大幅に簡素化され、組み立てに必要なコンポーネントの数が削減されます。この溝付き丸頭ナットは、非常に信頼性の高い機械的ロック接続を形成しますが、競争力のある価格を維持しています。特に、回避に役立つ安全性とメンテナンスのコストを考慮すると、なおさらです。安価でパフォーマンスに優れているため、多くの業界にとって賢明なコスト削減の選択肢となっています。
Q: スロット付きクラウンナットは国際規格に準拠していますか?
A: はい、当社のスロット付きデュアルファンクションクラウンナットは、DIN 935 や ISO 4161 などの主要な国際規格に従って作られています。つまり、品質が安定し、サイズが適切で、いつでも確実に動作します。
必要な規格をお知らせいただければ、スロット付きクラウン ナットがその正確な規格に適合していることを確認します。そうすれば、手間をかけずにグローバル サプライ チェーンに正しく適合します。
