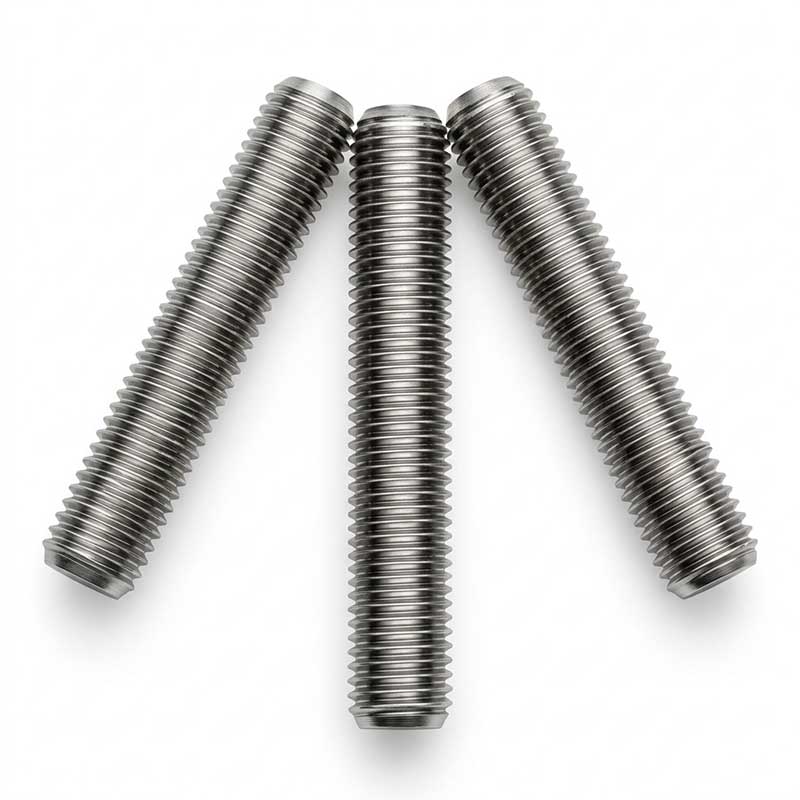

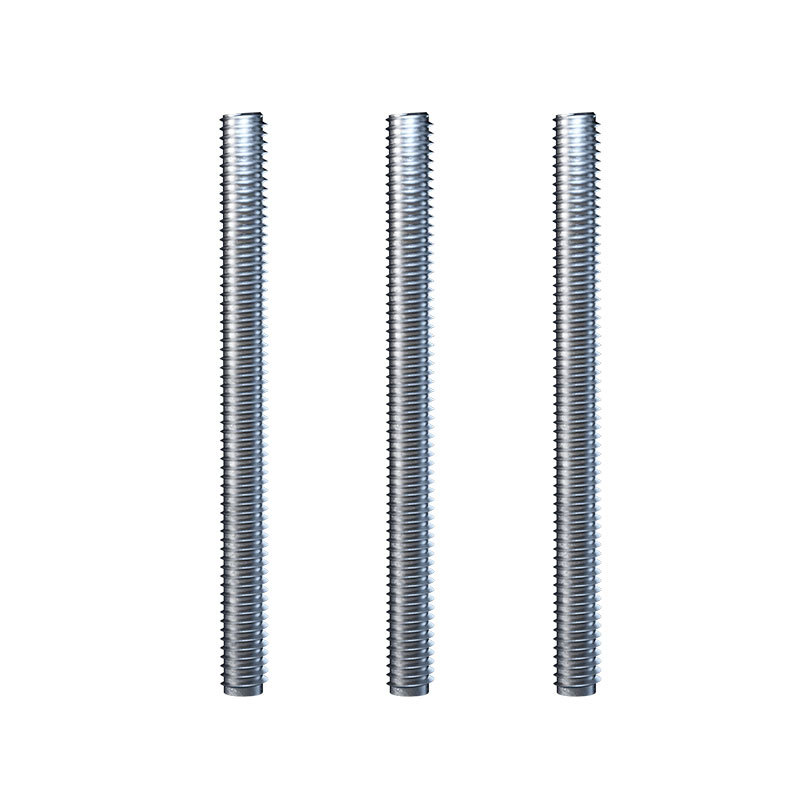

全ねじスタッドボルト

標準仕様

この3つの観点から全ねじスタッドボルトの標準仕様をご紹介します。

（1）寸法規格

メートル法: DIN 975、DIN 976、ISO 898-1

インペリアル (統一): ANSI/ASME B18.31.1、UNC / UNF スレッド シリーズ

ねじ公差:メートル法:クラス6g

インペリアル: クラス 2A

（2）材質・強度グレード

炭素鋼

グレード 4.8 / 5.6 – 軽作業、一般組立

グレード 8.8 – 機械および構造作業に最も一般的

グレード 10.9 / 12.9 – 高強度、重荷重

合金鋼（高温・高圧）

ASTM A193 B7 – 高温、高圧のフランジおよび配管の規格

ASTM A193 B16 – さらに高温での使用に対応

ステンレス鋼

304 (A2) – 良好な一般耐食性

316 (A4) – 海洋、化学、沿岸環境に最適

通常、ISO 3506‑1 プロパティ クラス A2‑70、A4‑70、または A4‑80 に適合します。

（3）表面仕上げ（規格による）

亜鉛メッキ - 基本的な保護、屋内使用に一般的

溶融亜鉛めっき - 屋外および腐食環境向けの厚いコーティング

黒染め – 遮光、無反射仕上げ

ステンレス鋼 – コーティングは必要ありません。 ASTM A967に準拠した不動態化処理済み

構造上の特徴

全ねじスタッドボルトの構造が最大の特徴です。ご興味がございましたら、お問い合わせください。

（1）全ねじ連続構造

一体ねじ：一方の端からもう一方の端までの全長にねじが切られており、滑らかな部分はありません。

任意の切断：必要な長さに切断でき、切断後にナットを締めることもできます。

継続的な力の適用: 糸は均等に分布しており、力は均等に適用されます。

（2）ねじの加工方法（転造）

転造加工：ねじを切るのではなく、転造板や転造機でプレスして成形します。

連続金属フィレット：転造により材料繊維が切断されず、ねじ山の根元がよりコンパクトになります。旋削加工によるねじ部品に比べ疲労強度、引張強度が優れています。

滑らかな表面：切断時のバリや傷がありません。ナットは固着しにくくスムーズにねじ込むことができます。

（3）ノーヘッドデザイン

両端対称: 六角頭や四角頭はなく、両端にネジが付いています。

取り付けが柔軟：どちらの端からでも挿入できるため、スペースが限られており、片側でしか操作できない場合に適しています。

インストールに関する注意事項

全ねじスタッドボルトを購入された方も、まだ購入されていない方も、下記内容を必ずお読みください。

（1）ねじの一致：対応するナットを締めて、ねじの仕様（メートル/インチ、並目/細目）が一致していることを確認します。

（2）端末処理：現場でスタッドを切断する場合は、切断面が平滑であるか、バリや変形がないか確認してください。切断面はヤスリや面取り工具などを使って滑らかに整えてください。

（3）洗浄：スタッドやナットの表面に油、錆、ゴミなどが付着している場合は、よく洗浄してください。

（4）両端から対称に締め付ける：ダブルナットロックの場合は交互に締め付けるようにしてください。

（5）トルクレンチの使用：トルクレンチを使用するとさらに便利です。

（6）ネジの焼き付きを避ける：ネジ部に少量の焼き付き防止剤を塗布することをお勧めします。

（7）緩み止め装置の取り付け：バネ座金、ダブルナット（締め付け用）、ナイロン製緩み止めナットを使用するか、ネジ部シール剤を塗布してください。

（8）スプリングピン・スロットナット：重要部品（サスペンション、回転部品等）には、スロットナットとスプリングピンを組み合わせて使用​​します。

（9）定期的な増し締め：初期緩み防止のため、設置後数日または装置の運転開始時に一度トルクを確認してください。
