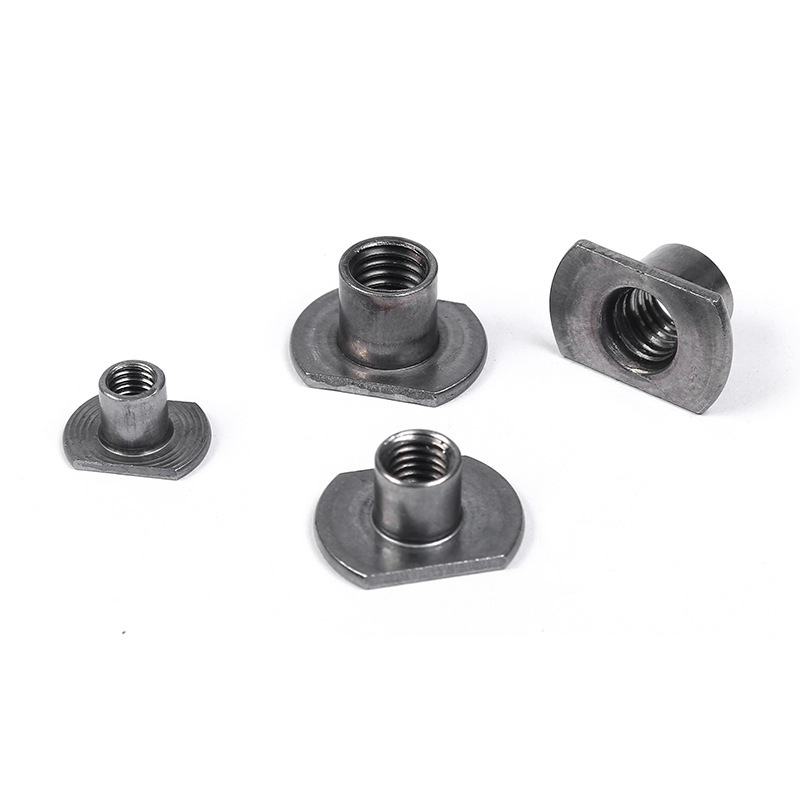

荷重安定 T スタイル溶接ナット

荷重が安定した T スタイル溶接ナットは、溶接後の他の多くのナットタイプと比較して、振動や緩みに対する優れた耐性を提供します。信頼できるメーカーによるサポートを受けた高品質の製造が Xiaoguo® の中核であり、製品が国際基準を満たすことを保証します。

モデル:JIS B1196-3.2-1994

お問い合わせを送信

製品説明

両側にアクセスする必要があるボルトとは異なり、荷重安定性 T スタイル溶接ナットは片側からアクセスするだけで済みます (溶接とその後の留め具の取り付けの両方)。これは、囲まれたパーツや箱状のセクションに非常に便利です。

また、大きなフランジは板金をシールするのに役立ちます。溶接前にフランジ表面にシーラントまたはガスケットを配置すると、これらのナットはしっかりとフィットし、漏れのない接続を形成するのに役立ちます。

月	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1︱1.25	1.25︱1.5	1.5︱1.75
最大DK	20.5	20.5	23.7	23.7	31	33.2
DK分	19.5	19.5	22.3	22.3	29	30.8
最大	12.25	12.25	14.3	14.3	19.4	21.5
分	11.75	11.75	13.7	13.7	18.6	20.5
ds マックス	5.9	6.7	8.3	10.2	13.2	15.2
DS分	5.4	6.2	7.8	9.5	12.5	14.5
kmax	5.9	6.9	7.5	9	10.6	11.8
k分	5.1	6.1	6.5	8	9.4	10.2
最大時間	1.4	1.4	1.85	1.85	2.3	2.3
分	1	1	1.35	1.35	1.7	1.7
d0 最大	3.25	3.25	3.25	3.25	4.05	4.05
d0分	2.75	2.75	2.75	2.75	3.55	3.55
d1最大	15.2	15.2	17.25	17.25	22.3	24.3
d1分	14.8	14.8	16.75	16.75	21.7	23.7

該当するシナリオ:

荷重安定性 T スタイル溶接ナットの最も一般的で安価な材料は、AISI 1008、1010、1018 などの低炭素鋼から中炭素鋼です。この種の鋼は溶接に適しており、強度が高く、成形が容易で、コストもそれほど高くありません。

炭素鋼の荷重安定性 T スタイル溶接ナットは、特に保護コーティングが施されている場合、屋内または腐食の少ない場所であっても、ほとんどの通常の工業用途に適しています。その強度特性により、溶接後の厳しい締結作業に必要なせん断力や引っ張り力に耐えることができます。

Load-Stable Load-Stable T-Style weld nuts

インストール手順:

荷重安定性 T スタイル溶接ナットから最高の強度を得るには、溶接設定 (電流、時間、圧力) をナットの材質と厚さの指定どおりに正確に制御する必要があります。

表面を正しく準備することが非常に重要です。きれいで、金属に油が付着していない状態です。設計自体は、溶接電流をプロジェクションに集中させるのに役立ちますが、機械を正しくセットアップし、オペレーターが自分が何をしているのかを確実に理解できるようにすることが重要です。これにより、すべての T スタイルナットに一貫した強力な溶接を施すことができます。
