薄型皿形スプリング

薄型ディスク状スプリングは、円錐リング状の機械部品です。精密ばねの専門サプライヤーとして、Xiaoguo® のエンジニアリングチームは、限られたスペースで一貫した力を提供する皿ばねを設計しています。

モデル:75LB

お問い合わせを送信

製品説明

発電タービンでは、ボルト締結部に低頭円盤形ばね座金が使用されています。温度変化に対しても安定した張力を維持できるため、接続部分が緩みません。

非常に狭い軸方向空間でも強力な力を発生できるのが特長です。当社はこれらのワッシャーを大量に生産しているため、価格は非常に競争力があります。 3,000 個以上のご注文の場合、7% 割引をお楽しみいただけます。通常、デフォルトの青色のパウダーコーティングを使用します。これにより、識別しやすくなります。

輸送については、速達便 (迅速な配達が必要な場合) または海上輸送 (よりコスト効率の高い) の 2 つのオプションがあります。各スプリングのサイズと材質の検査が行われ、必要な検査レポートも提供されます。

製品詳細

薄型円盤状ばねは、手術ロボットや埋め込み型機器などの精密医療機器に使用されています。これらの場所はスペースが限られているため、力の大きさを一定に保つ必要があります。まさにこのバネが役割を果たします。

当社は、製品の性能と安全性を確保するための基準を満たす 316L ステンレス鋼やその他の生体適合性材料からこれらのスプリングを慎重に製造しています。表面も電解研磨されています。当社の価格設定は医療業界をターゲットとしています。認定相手先ブランド供給メーカー (OEM) である場合は、割引を受けることもできます。

当社ではこれらのスプリングを埃のない梱包で輸送し、優先航空便を利用して迅速な配送を保証します。ここでは品質管理が非常に重要です。すべての円筒ばねの主要な寸法と表面の平滑性が 100% チェックされます。また、ISO 13485 規格にも厳密に準拠しています。

Low Profile Disc Shaped Spring

円盤状春の定番バージョン

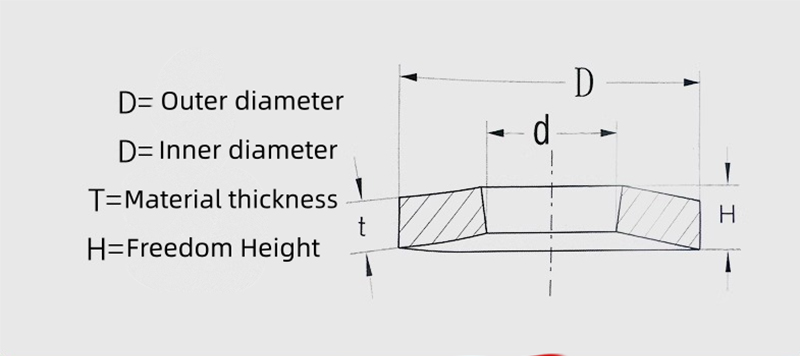

	幾何学的なパラメータ				機械式プロパティ				重さ
	幾何学的なパラメータ				f=0.50h f=0.75h				重さ
	D	d	t	時/月	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
