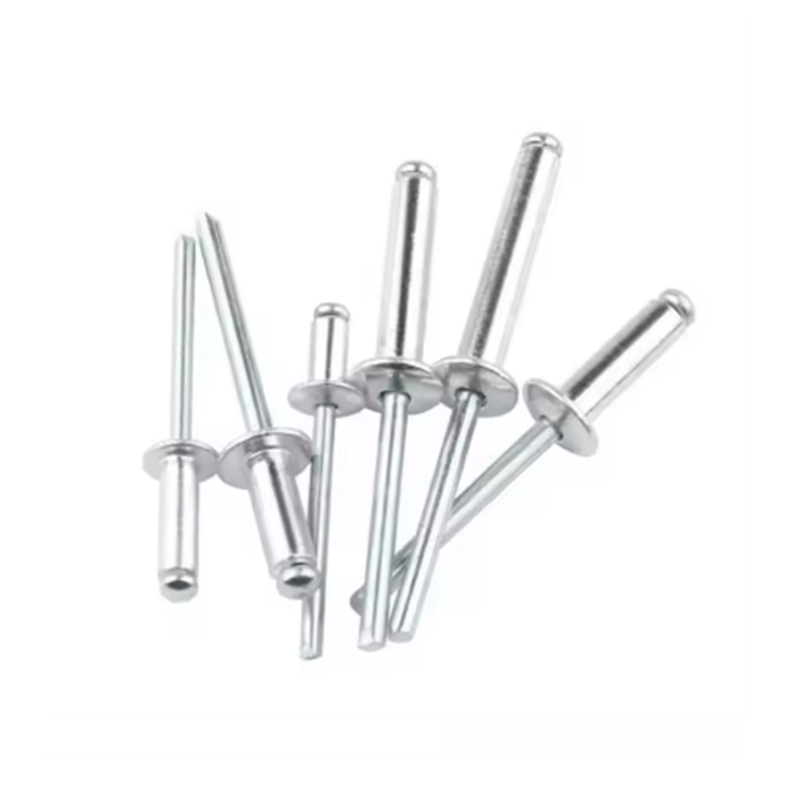

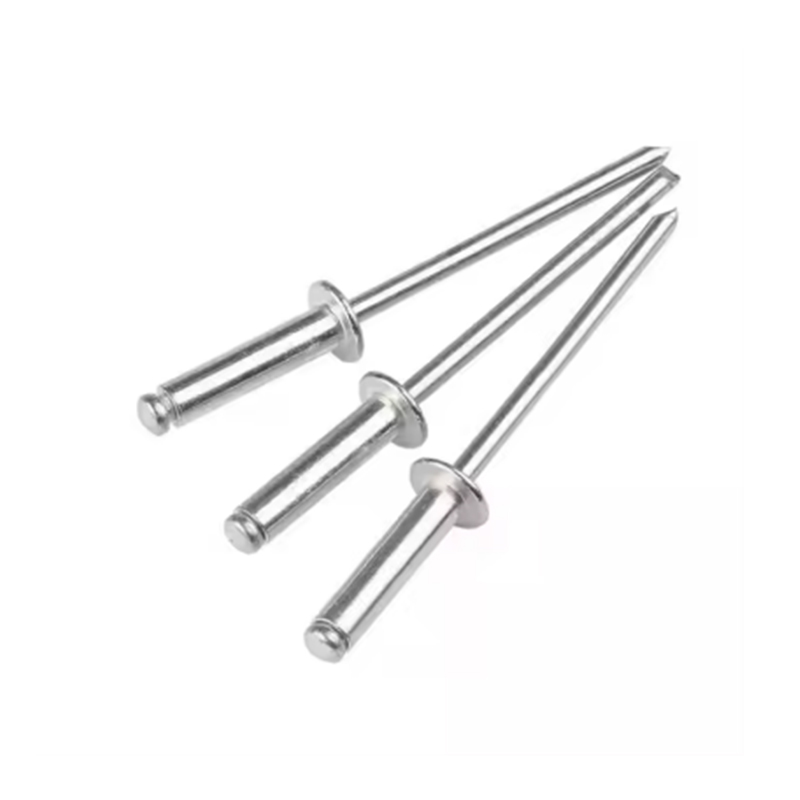

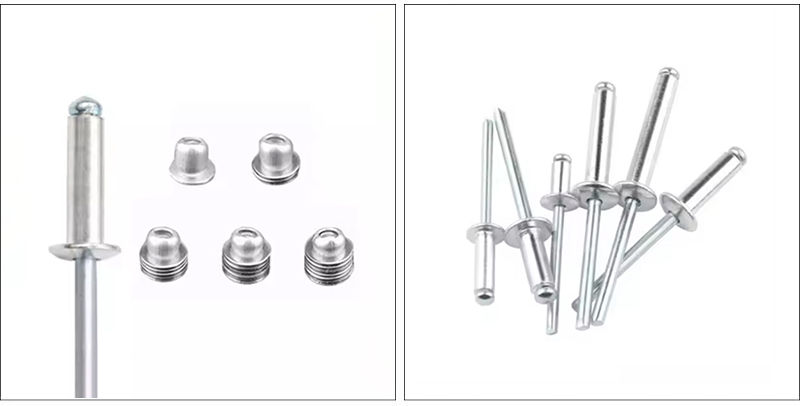

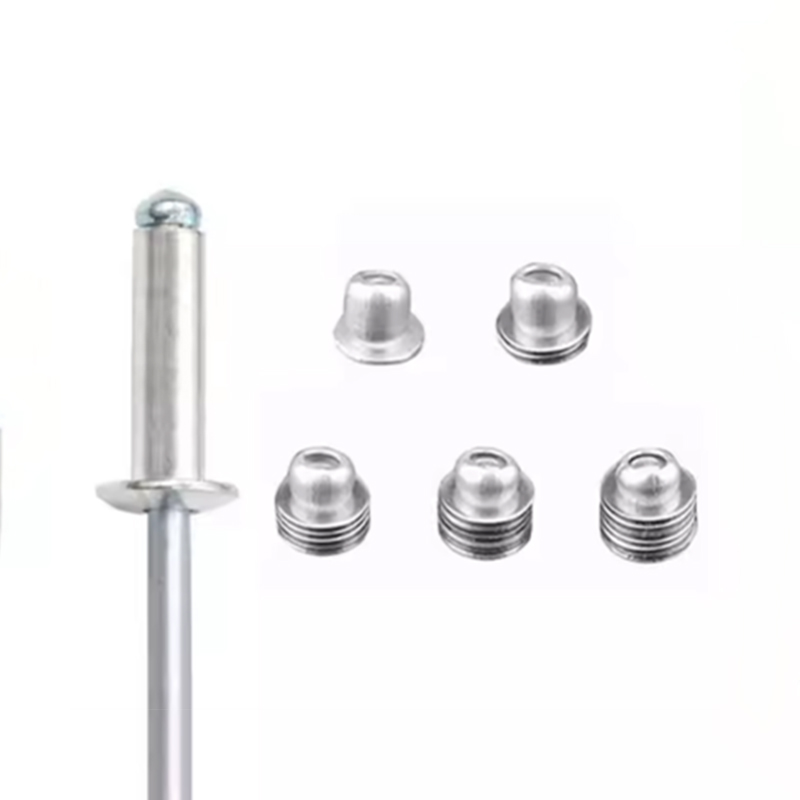

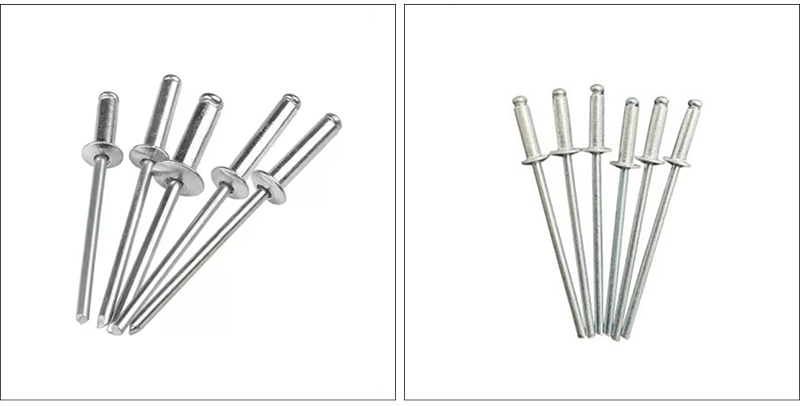

オープンタイプエンドブラインドリベット

オープンタイプエンドブラインドリベットは、リベット接合の一種であり、美観を高め、障害物を最小限に抑えるため、取り付け面と面一になる皿頭デザインの締結コネクタです。オープンタイプエンドブラインドリベット専用工具を使用して取り付け、コアを引っ張ってリベットを広げて締め付けます。自動車、航空、電子機器製造などの多くの分野で広く使用されている薄板の接続に適しており、強固で効率的な接続が可能です。

ブラインドリベットの分類

GB/T12615 ブレークプルマンドレルとフラットラウンドヘッドを備えたクローズドエンドブラインドリベット。

GB/T12616 ブレークプルマンドレルと皿頭付きクローズエンドブラインドリベット。

GB/T 12617 ブレークプルマンドレルと皿頭付きオープンタイプエンドブラインドリベット。

GB/T 12618 ブレークプルマンドレルと平丸頭付きオープンタイプエンドブラインドリベット

利点

オープンタイプエンドブラインドリベットは、広いリベッティング範囲、迅速な取り付け、安定した信頼性の高い性能を備えており、世界中の加工製造業で使用されています。

オープンタイプエンドブラインドリベット専用リベットガンを使用することで、一人で素早くリベット打ち作業が完了し、取り付け時間を大幅に短縮し、作業効率を向上させます。

動作原理

オープンタイプエンドブラインドリベットのリベット締めは、金属シリンダー製品の金属管（リベット）の穿孔よりわずかに小さい直径を使用し、ワークピースをリベットする必要があり、ハンマーまたは圧力の面の両側にあるリベットにより、金属柱（チューブ）が変形し、リベットヘッド（キャップ）の端部の形成時に同僚の厚みが増し、ワークピースがリベットから外れないようにします。外力によるワークの剥離は、発生するせん断力に耐えてワークの剥離を防ぐネイルロッドの役割となります。

インストール手順

まず、リベット径と板厚に応じて、接続部分に適切なリベット穴を加工します。

入れるオープンタイプエンドブラインドリベット穴に差し込み、皿頭部分が接合される部品の表面にフィットすることを確認します。

専用のリベット引きガンを使用してリベットのマンドレルをクランプし、ガンのハンドルを引いてマンドレルを引き伸ばします。

マンドレルが伸びると、オープン タイプ エンド ブラインド リベットの本体が拡張し、マンドレルが引き抜かれて取り付けが完了するまで緊密な接合を形成します。
