強力圧縮円盤状スプリング

バルブや重機などの要求の厳しい用途で強力に圧縮するディスク型スプリングが使用されていることがよくあります。メーカーは、極限条件下でも信頼性を維持する積層型皿ばねアセンブリの Xiaoguo® を信頼しています。

モデル:75LB

お問い合わせを送信

製品説明

建設業界では、強力圧縮円盤形ばねが橋梁支持装置などの大規模構造プロジェクトで一般的に使用されています。構造物によって発生する動きや振動に対処するのに役立ちます。

これらのスプリングの直径は通常非常に大きく、高張力鋼で作られています。工場から直接お届けするので、価格も大変お得です。プロジェクトベースの注文の場合は、カスタマイズされた見積もりと割引を提供できます。

長期的な錆を防ぐために溶融亜鉛メッキ処理を施すことがほとんどです。サイズが大きいため、重量のある輸送方法を使用して配送します。パッケージ設計は、屋外の建設現場の条件下でも完全性を維持できるように設計されています。各スプリングには、関連する構造工学規格に準拠する認定も取得されています。

製品詳細

鉄道輸送システムにおいて、強力圧縮円盤型ばねグループはサスペンションおよび緩衝装置の重要なコンポーネントであり、振動を減衰させ、エネルギーを吸収するのに役立ちます。その設計により、動的で高い負荷がかかった場合でも耐久性が得られます。

当社は鉄道サプライヤーに費用対効果の高いソリューションを提供します。 1500個以上のご注文の場合、まとめ買い割引が受けられます。標準の表面処理は黒染処理です。当社は専門の物流会社との緊密な協力関係を確立しています。一方で、私たちは納期の適時性を保証し、注文が時間通りに配達されることを保証します。一方で、バルク貨物の輸送シナリオに合わせて運賃を徹底的に最適化し、全体的な物流コストを削減します。

梱包はしっかりしていて防水性もあります。ばねは疲労寿命試験や荷重特性試験を実施しており、鉄道業界の規格に準拠しています。

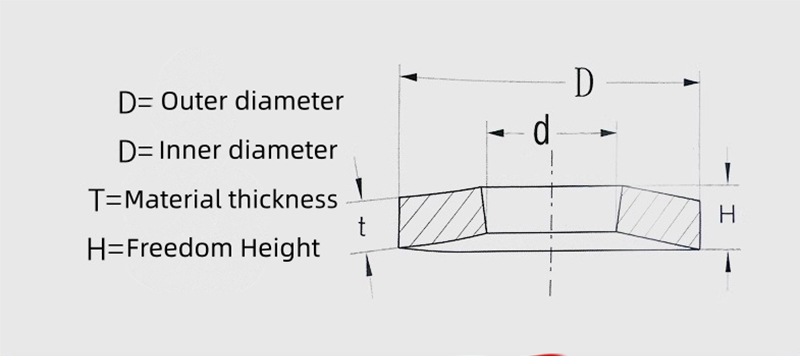

Powerfully Compressive Disc Shaped Spring

円盤状春の定番バージョン
	幾何学的なパラメータ				機械式プロパティ				重さ
	幾何学的なパラメータ				f=0.50h f=0.75h				重さ
	D	d	t	時/月	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
