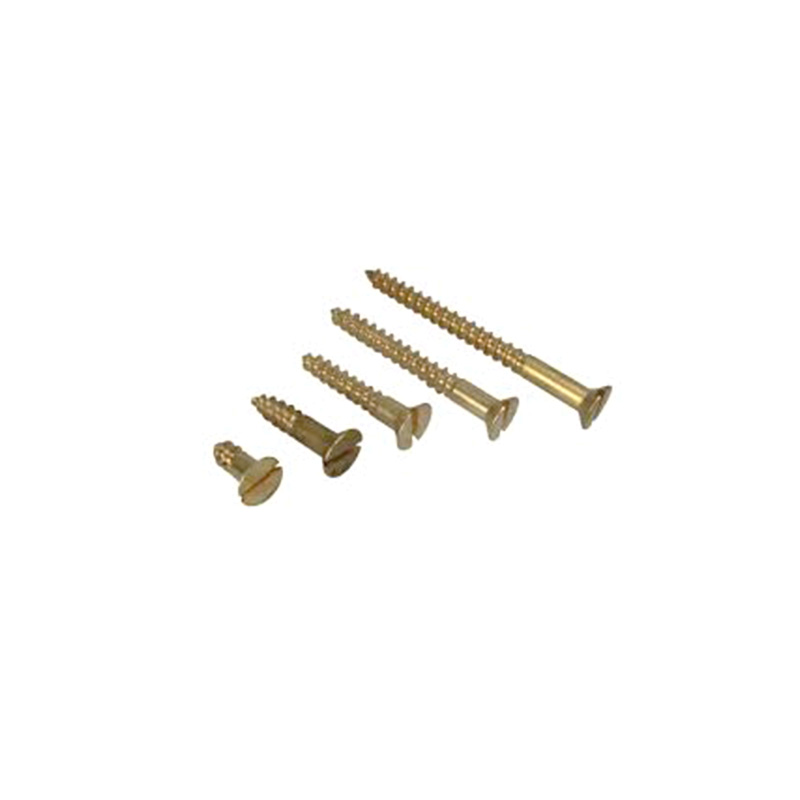

すりわり付き木製セルフタッピンねじ

マイナス皿木工タッピンねじは、円錐形の頭部（テーパ角90°）と上部にマイナス溝を備えた木工用締結具の一種です。ヘッドは木材にあらかじめカットされた円錐形の穴に完全に挿入でき、締め付けた後はヘッドが木材の表面と同じ高さ、またはわずかに低い位置になります。ネジ本体は深く粗い木ネジで、尾部は円錐形の尖った頭です。木材に直接ねじ込むことができます（広葉樹や大きな直径の場合は、事前に穴を開けることをお勧めします）。このすりわり付き皿木工セルフタッピンねじは、平らな面が必要で頭が露出していない木製品の接続および固定に適しています。

構造的特徴

木製マイナス皿タッピンねじの構造上の特徴を5回に分けてご紹介します。

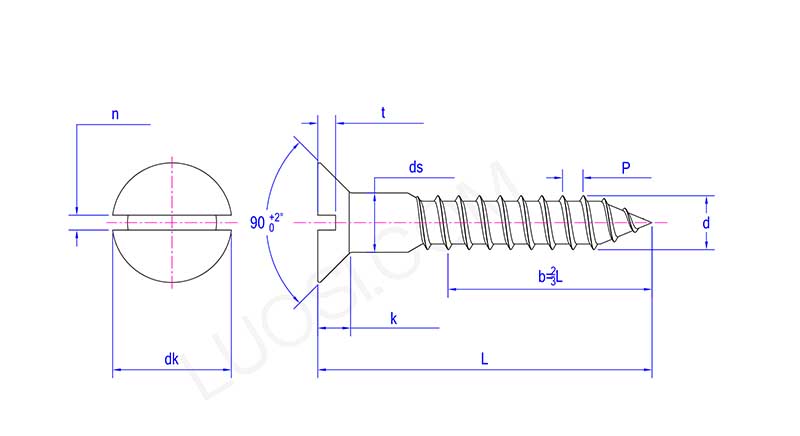

ヘッド構造

1.ヘッド形状：漏斗のような円錐形で、通常は円錐角が90°です。ヘッド上面は平坦で、側面は傾斜しています。

2.頭部寸法：頭部外径はねじ径の約1.8～2.2倍、頭部高さはねじ径の約0.5～0.6倍です。

3.頭の使用法：このすりわり付き皿頭木製セルフタッピンねじを締め付けた後、ねじ頭全体が木材にあらかじめ作られたテーパー穴にフィットします。木の表面と同じ高さか少し下に留まり、突き出ることはありません。

ストレートスロットデザイン

1.ドライブタイプはストレートスロットです。グルーヴは真ん中から両サイドまでまっすぐに伸びています。

2. スロット幅は 0.6 mm ～ 2.0 mm、スロット深さは 0.3 mm ～ 0.8 mm です。スロットの両端は角が丸くなっています。

3.スロットの特徴：最も一般的なマイナスドライバーで駆動可能です。

ロッド構造

1.ロッド形状：全ねじタイプと半ねじタイプに分かれます。

ねじ構造

1.糸の種類: 一般的な機械糸ではなく、典型的な木糸。

2.歯形：歯形角度は約60°ですが、歯先は非常に鋭利で、歯元は滑らかな円弧状の遷移を持っています。

3.歯の間隔: 比較的広い。

先端構造

1.先端形状：円錐形の先端で、テーパーは約30°～45°です。先端はそれほど鋭利ではありません。その代わりに、非常に小さな平らな表面または丸い頭が付いています。
