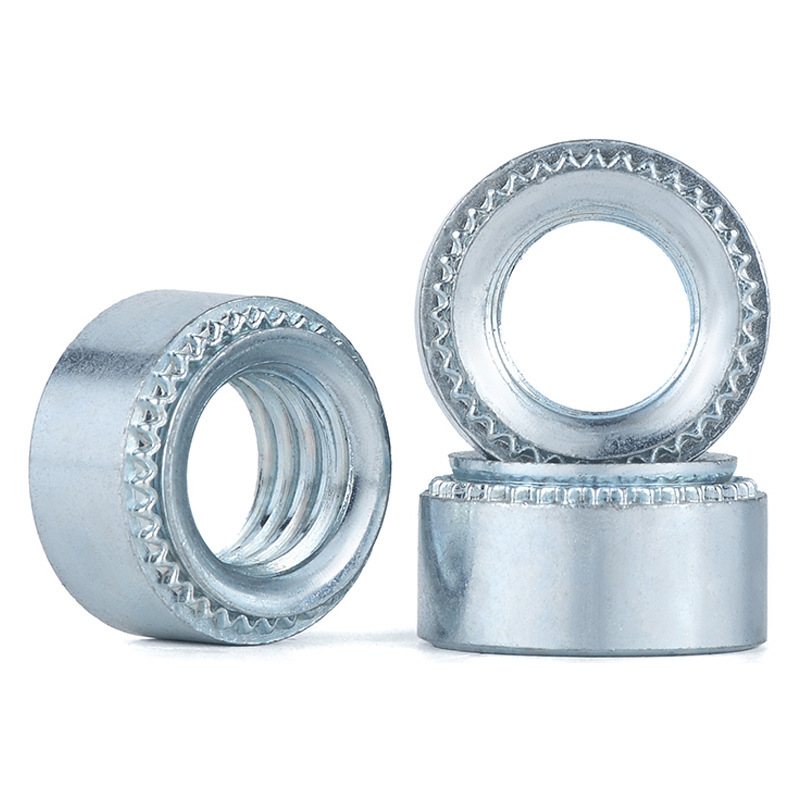

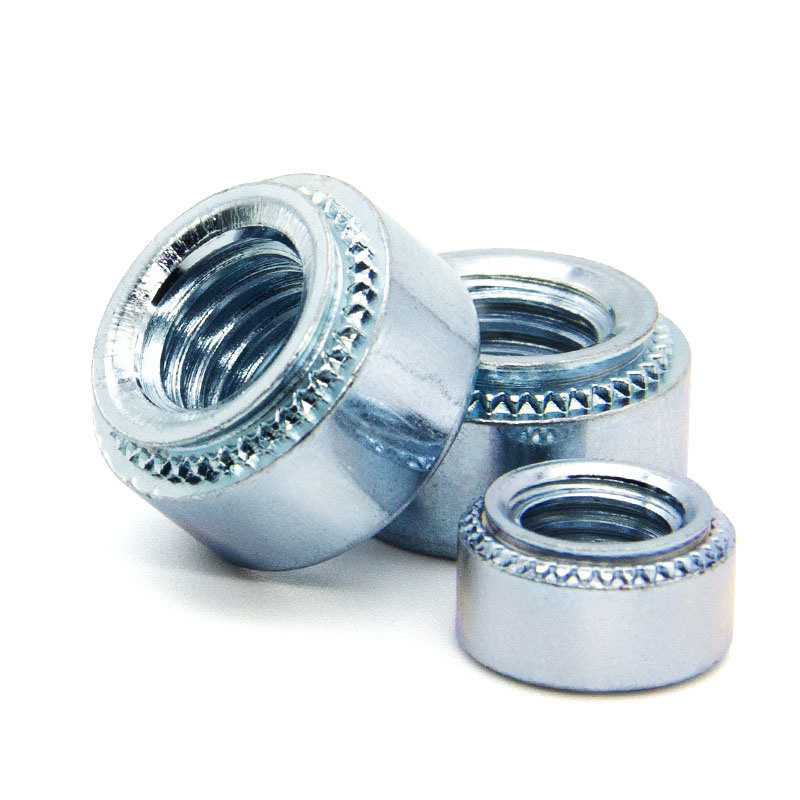

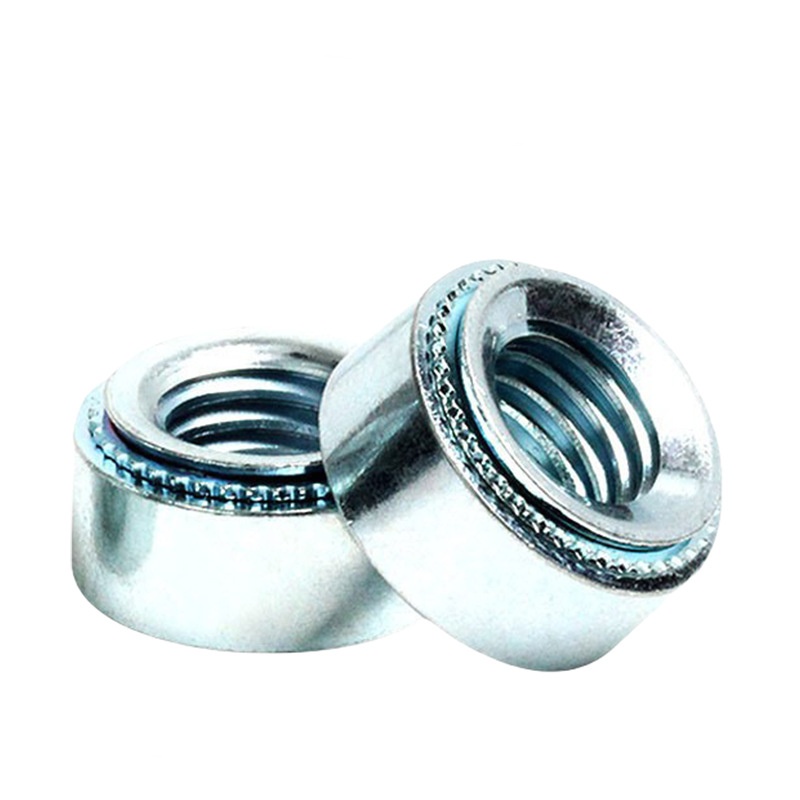

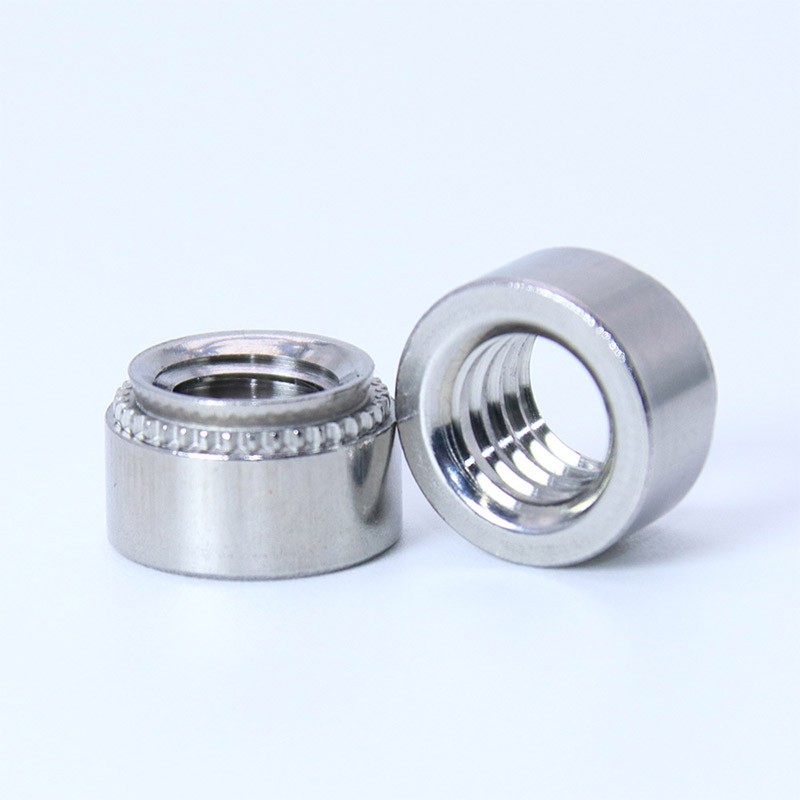

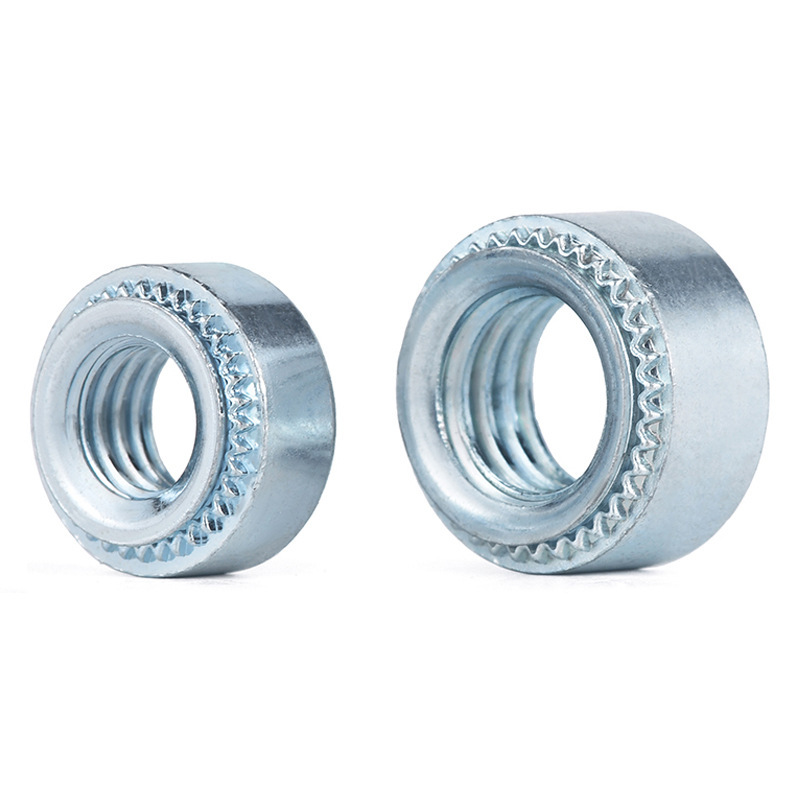

合理化されたクリンチナット

合理化されたクリンチナットの重要な利点は、溶接、接着剤、または背面へのアクセスの必要性を排除することです。特にグローバルサプライヤーの調達と管理における専門知識の輸出は、Xiaoguo®の運用を定義しています

モデル:QIB/IND S

お問い合わせを送信

製品説明

合理化されたクリンチナッツの大きなプラスは、機械的にどれだけうまく保持されているかです。彼らが作成した冷たい形のロックは、それらの周りの板金よりも強くなります。このクリンチされた接続は、実際に振動から緩んで抵抗します。これは、通常のナットとボルトの一般的な問題です。

合理化されたクリンチナットは、接続がきつく留まっていないことを確認します。これは、車両や機械のように動く場所で重要です。これにより、製品が長持ちするのに役立ち、より確実に機能します。

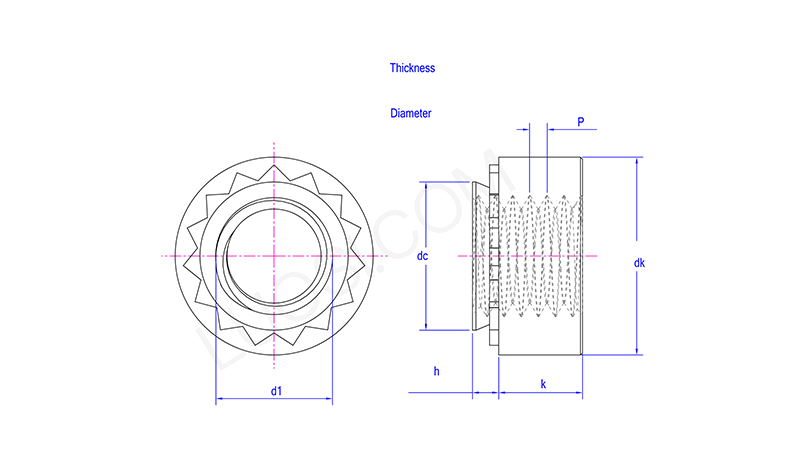

月	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
DC Max	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
dk min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
DKマックス	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
k min	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
Kマックス	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
Hコーダー	2	1	2	1	2	1	2	1	2	1	2
Hマックス	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
取り付けプレート分の厚さ	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
取り付け穴の直径min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
取り付け穴の直径最大	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
D1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	m6	m6

製品の利点：

合理化されたクリンチナットには、デザインに関してはいくつかの良い点があります。シートメタルの片側にフラッシュまたは低いサイドに座っているスレッドスタッドを提供します。これは、パネルの後ろにあまりスペースがない場合に便利です。つまり、隠された側に大きなバッキングプレートやレンチやナット用の余分な部屋は必要ありません。

デザイナーは柔軟性を高めます。アセンブリはよりシンプルで、使用する部品が少なくなります。合理化されたクリンチナットを使用すると、片側からスレッドにアクセスするだけです。そのため、特にタイトなスポットでは、溶接ナットよりも物事をまとめて、それらを分解しやすくします。

適切な板金の厚さ：

これらのナットで使用できるボードの厚さは、一般に0.5ミリメートルから6ミリメートルの範囲です（指の爪と同じくらい薄く、2つまたは3つの銀行カードが一緒に積み重ねられています）。重要なのは、適切なナットを選択することです。ボードの厚いほど、ナットが厚くなります！厚いボード用に設計されたナットを薄いボードに強制すると、ボードを引き裂くか、穴を開けることができます！
