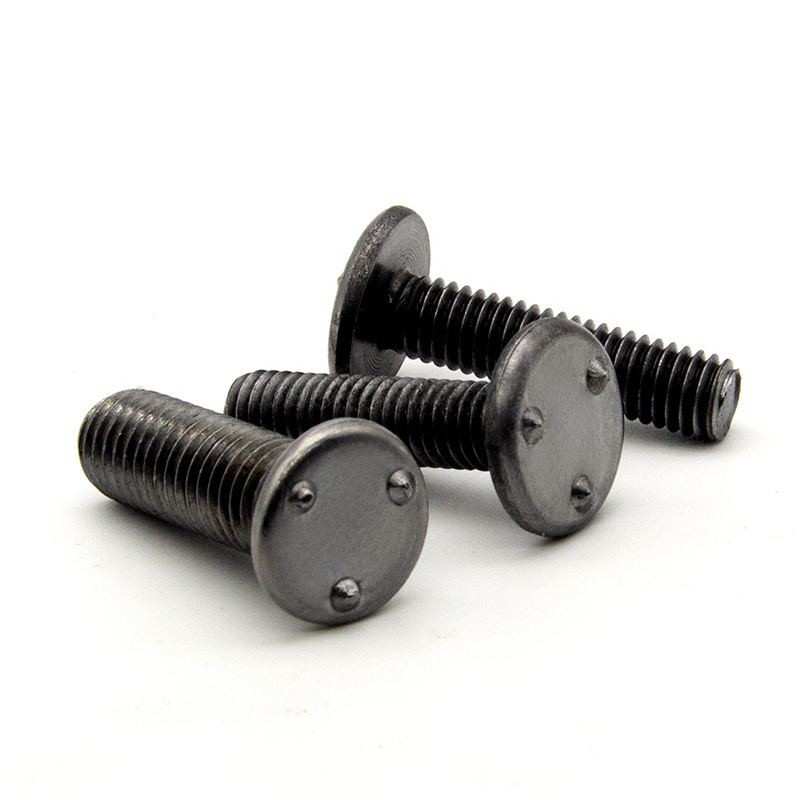

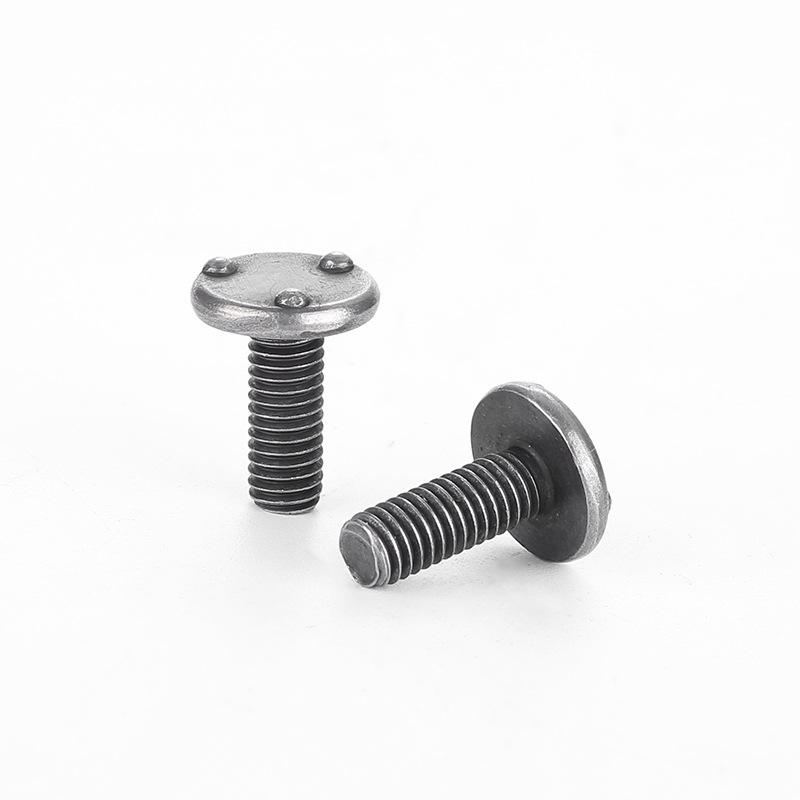

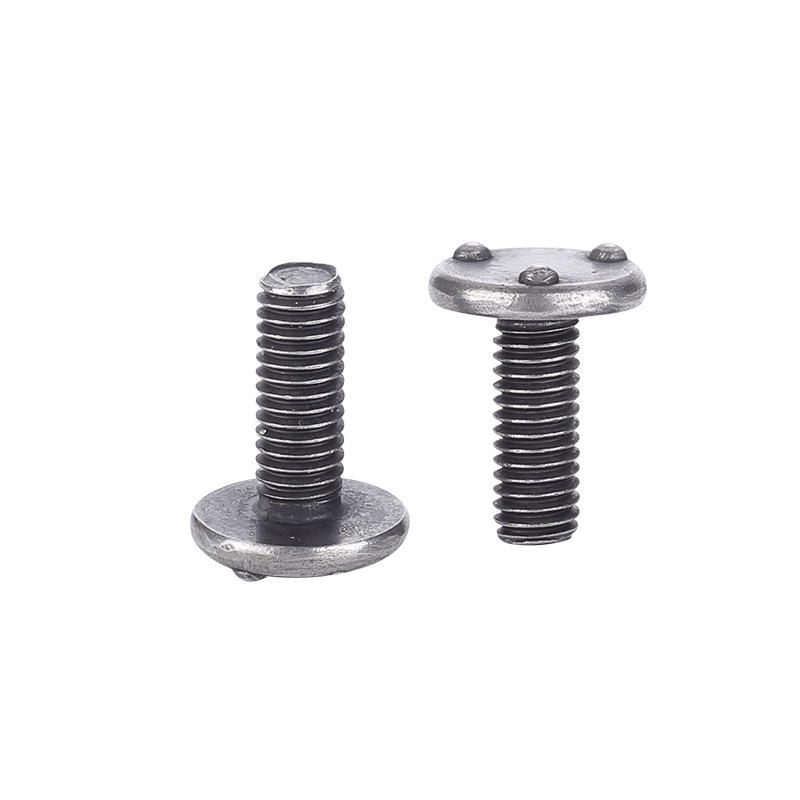

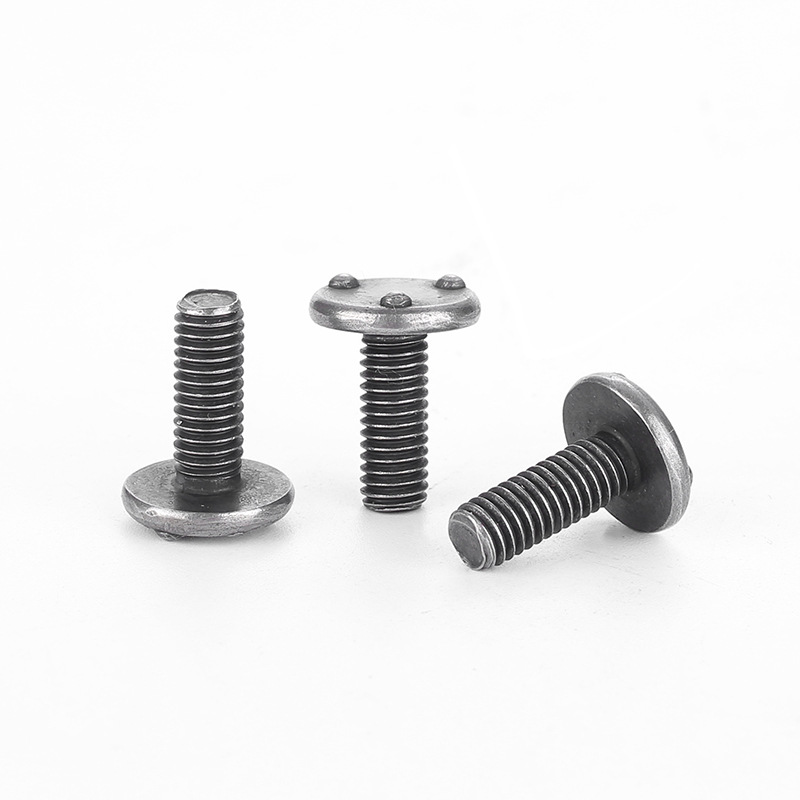

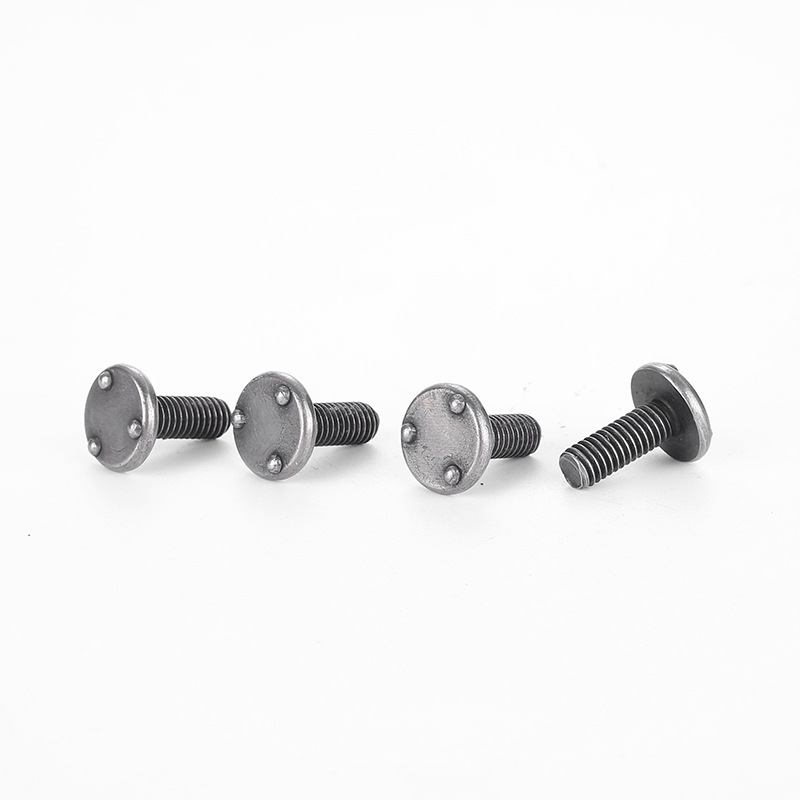

時間を節約する端面投影溶接ボルト

標準ボルトと比較して、時間を節約する面投影溶接ボルトは溶接時間を大幅に短縮し、ワークピースの熱歪みを最小限に抑えます。効率的な物流、サプライヤーとの強力な連携、信頼性の高い納期厳守が Xiaoguo® サービスの特徴です。

モデル:Q 199B-1999

お問い合わせを送信

製品説明

時間を節約するフェースプロジェクション溶接ボルトの大きな利点は、高速で自動化された組立ラインで非常にうまく機能することです。それぞれの溶接にはほとんど時間がかかりません。通常はほんの数秒です。

その並外れた速度により、特に自動車工場における大規模製造に最適です。手動の位置合わせと手順が必要な通常のファスナーや、予熱とセットアップが必要な低速の溶接よりも優れたパフォーマンスを発揮します。毎日数千台の車両の組み立てに一秒を争う自動車生産では、このスピードによりダウンタイムが削減され、サイクルが短縮され、費用対効果の鍵となる品質を損なうことなく生産量が向上します。

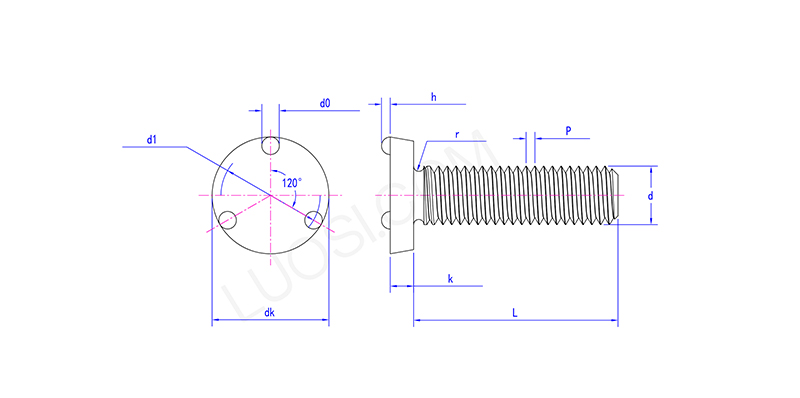

月	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
最大DK	11.5	12.5	14.5	19	21	24
DK分	11.23	12.23	14.23	18.67	20.67	23.67
kmax	2	2.5	2.5	3.5	4	5
k分	1.75	2.25	2.25	3.25	3.75	4.75
r分	0.2	0.2	0.3	0.3	0.4	0.4
d1最大	8.75	9.75	10.75	14.25	16.25	18.75
d1分	8.5	9.5	10.5	14	16	18.5
最大時間	1.25	1.25	1.25	1.45	1.45	1.65
分	0.9	0.9	0.9	1.1	1.1	1.1
d0 最大	2.6	2.6	2.6	3.1	3.1	3.6
d0分	2.4	2.4	2.4	2.9	2.9	3.4

製品詳細

時間を節約するフェースプロジェクション溶接ボルトにより、非常に強力で信頼性の高い接合部が得られます。溶接は金属を分子レベルで接続するため、単に機械的な留め具を使用するよりも優れています。

ボルトの突起と母材が溶け合うと溶接ナゲットが形成されます。このナゲットは、多くの引っ張り力や滑り力に耐えることができます。これは、安全性が必要であり、製品の寿命を通じて一定の動きに耐える必要がある部品にとって重要です。

材料

時間を節約するフェースプロジェクション溶接ボルトのほとんどは、C1008、C1010、C1018 などの低炭素鋼から中炭素鋼で作られています。溶接性が良く、価格もそれほど高くないため、よく使用されます。

過酷な環境で使用する必要がある場合は、当社の製品をお試しください。ステンレス鋼は、A2 (実際には AISI 304) や A4 (AISI 316) など、非常に一般的です。ただし、どのステンレス鋼を選択しても、安定した均一な接合を実現するには、「プロジェクション溶接」という方法を使用する必要があります。
