A型12点フランジねじ

A形12点フランジねじは、頭部に12角のフランジ面を備えた締結具です。接触点が多く、工具で締めるときに滑りにくいです。Xiaoguo®工場で生産されたボルトは耐久性があり、過酷な作業条件に耐えることができます。いつでもご注文いただけます。

お問い合わせを送信

製品説明

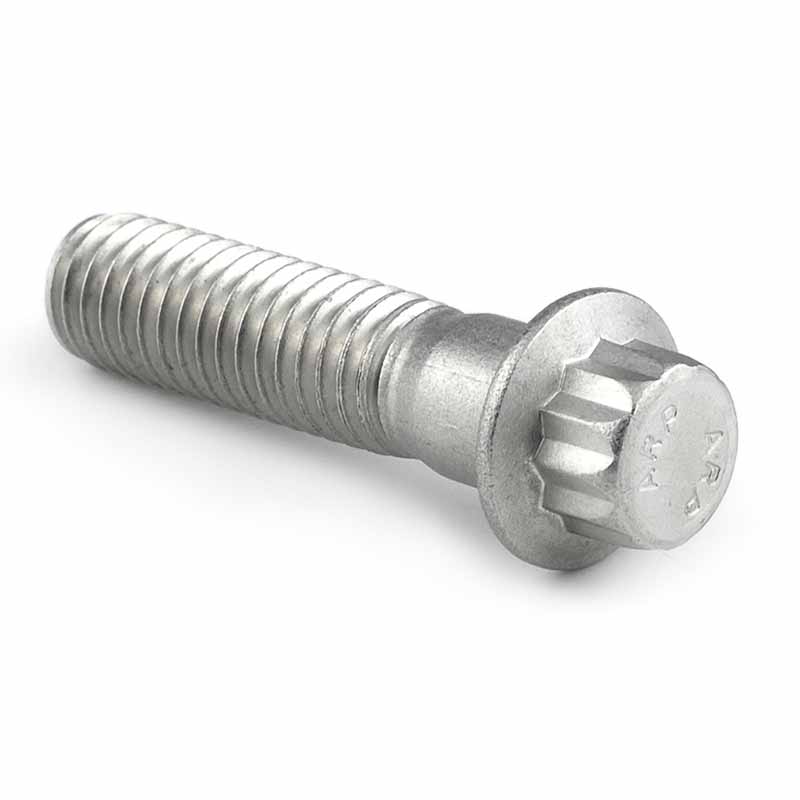

A型12角フランジねじは頭部に12角があり、専用の12角ソケットレンチと組み合わせて使用します。ネジの頭の下にフランジプレートがあります。ロッド本体は円筒形で、滑らかなロッド部分と全ねじ部分を備えた段付き構造になっています。

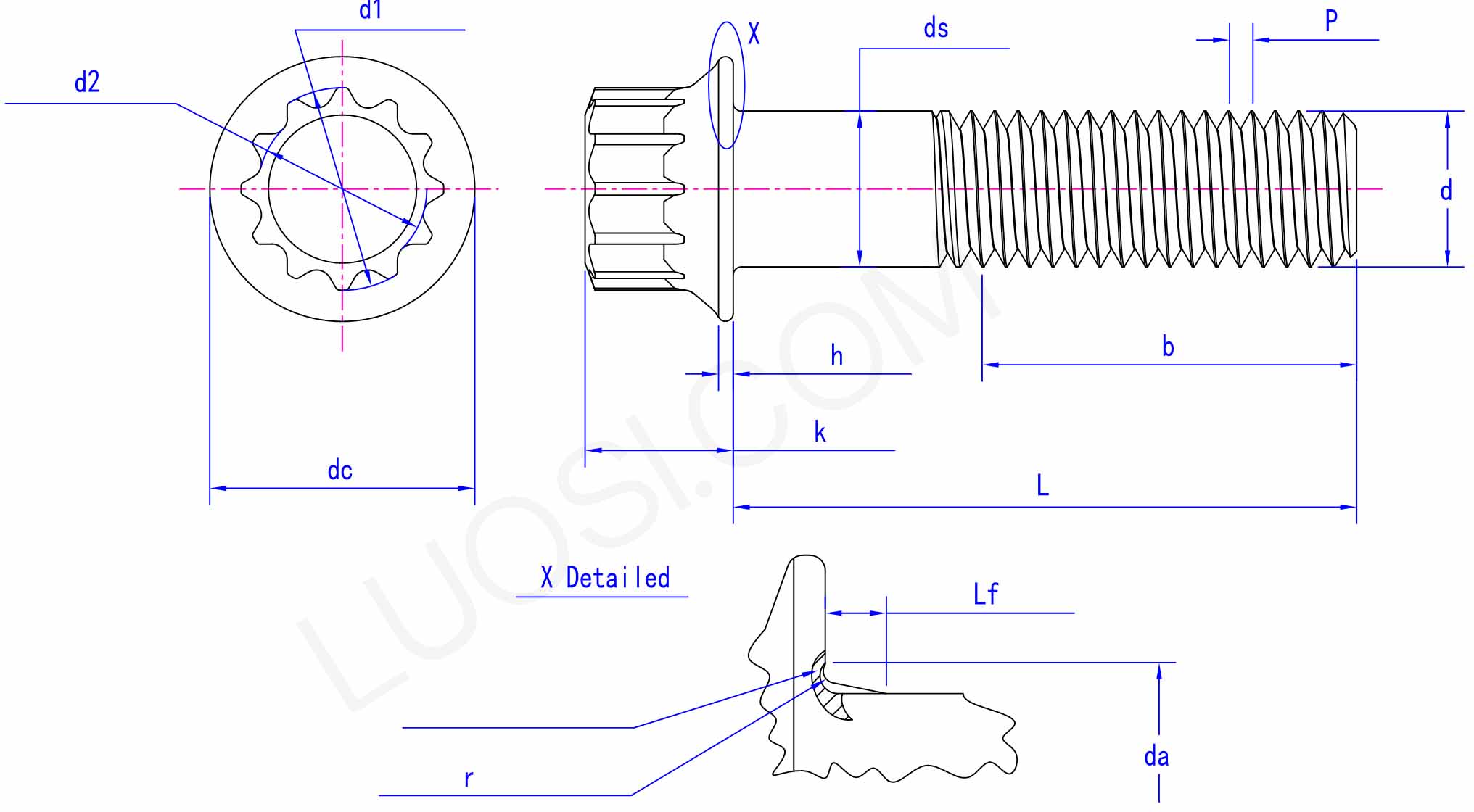

Type A 12 Point Flange Screw

特徴

Aタイプ12ピンフランジネジには専用スリーブが必要です。これらの 12 個のスリーブ設計により、他のネジでは不可能な狭いスペースにスリーブをネジ込むことができます。内蔵フランジはガスケットと同様に機能するため、追加の部品を節約できます。狭いエンジンルームやコントロールパネルなどに大変便利です。

タイプ A 12 点フランジねじにより、組み立て速度が向上します。フランジ設計は別個のガスケットを必要とせず、12 角ドライブユニットは六角ネジよりも多くの角度でスリーブを受け入れることができます。電気製品や機械を製造する生産ラインの場合、その速度はさらに速くなります。

タイプAの12ピオンネジは振動による緩みを防止します。フランジにより表面との摩擦が増加します。ロックガスケットを必要とせずに、ポンプ、コンプレッサー、または振動するあらゆるコンポーネントに使用できます。一体型フランジにより高さを抑えることができ、電子機器や精密部品に最適です。

製品パラメータ

月	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
DS分	5	6	8	10	12	14	16	20
ds マックス	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
直流最大値	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
分	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
kmax	5	6	8	10	12	14	16	20
d1最大	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1分	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2最大	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2分	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
ダマックス	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf 最大値	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
rmax	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r分	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

利点

A型12点フランジネジの最大のセールスポイントは、特に締結力が強いことです。 12角ヘッドのデザインにより、ソケットレンチで締め付ける際に、より大きな力でねじをしっかりと固定できます。工場内で稼働する機械や走行中の車両において、そのゆるみ止め性能は一目瞭然です。緩みによる安全上の危険や機器の故障を軽減できます。
