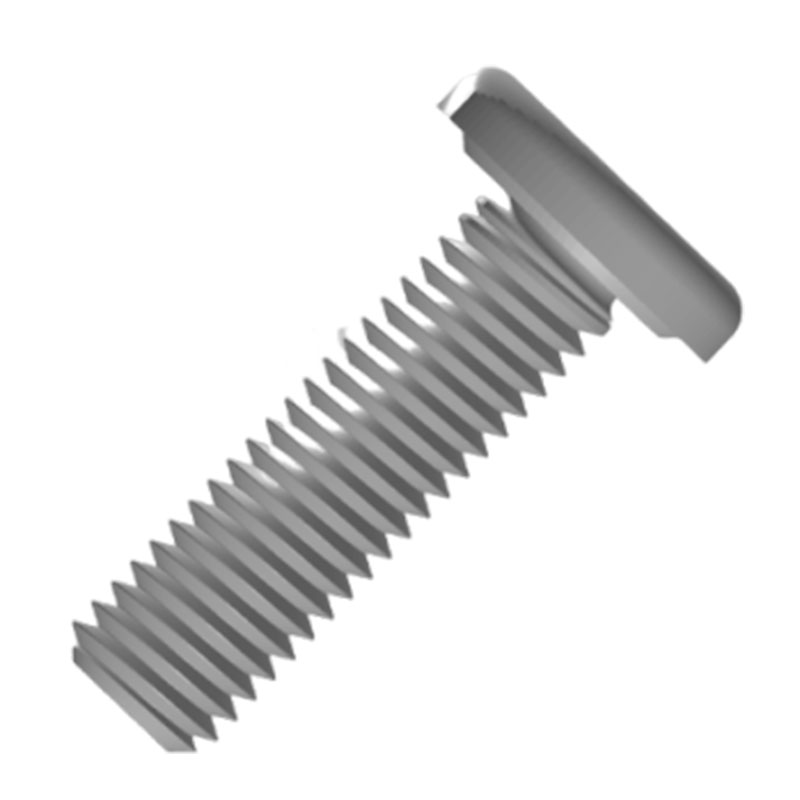

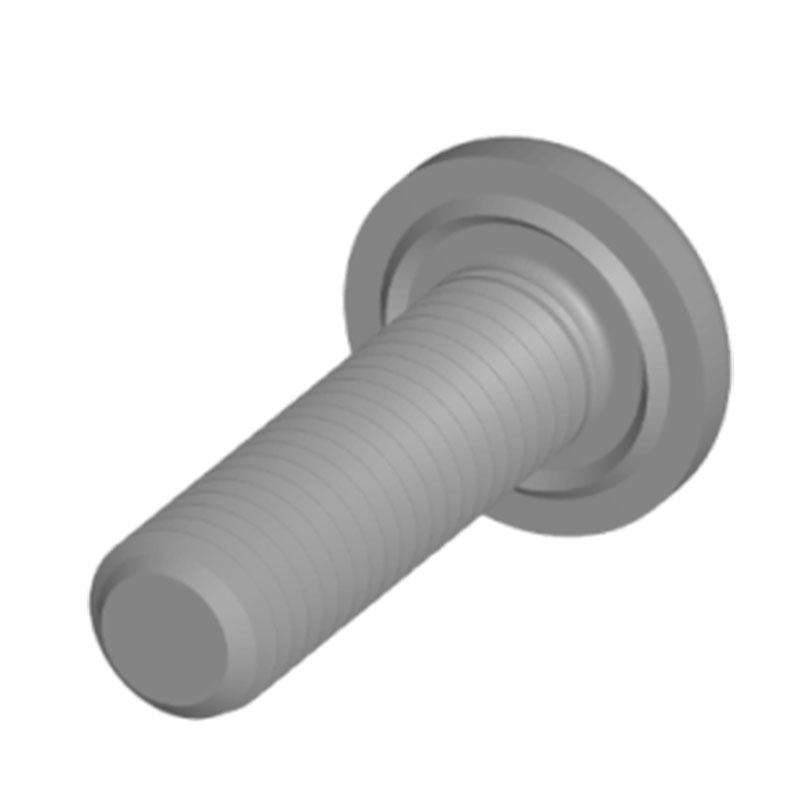

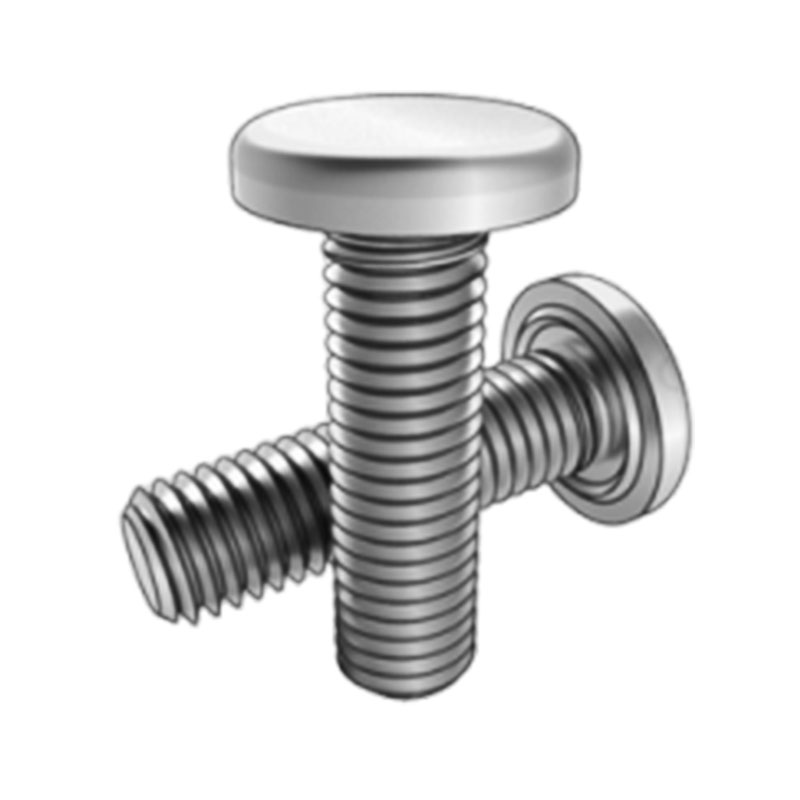

タイプ UR プロジェクション溶接スタッド

Xiaoguo® のサプライヤーが製造するタイプ UR プロジェクション溶接スタッドは、IFI 148-4-2002 の規格に準拠しています。製造工場では、厚い金属部品を接続するために一般的に使用されており、これらの部品を確実に溶接することが非常に重要です。無料サンプルを提供できます。

モデル:IFI 148-4-2002

お問い合わせを送信

製品説明

タイプ UR プロジェクション溶接スタッドは、滑らかで平らな表面を備えた大きな円形の平頭形状をしており、接続されたコンポーネントの表面との接触面積を増やすことができます。薄板や装飾部品の接合によく使用されます。

製品の特徴

楕円形の先端を備えた完全にねじ切りされたスタッドは、基本的にスタッド全体にねじ山が通っており、一端が楕円形の頭に向かって徐々に狭くなります。取り付け時にスタッドを穴にスムーズに導くガイドのようなものです。これは、特に手動で操作する場合や狭いスペースで操作する場合に、部品のネジ山を損傷する可能性が低いことを意味します。もう一方の端には標準ナットを使用します。

溶接が完了すると、タイプ UR プロジェクション溶接スタッドはワークピースと高強度の接続を形成し、大きな引張力、せん断力、振動に耐えることができます。建築鉄骨造における鉄骨梁と鉄骨柱の接合部の溶接など、長期間の使用においても外力や設備振動に対して緩みや脱落が起こりにくく、建築構造物の安定性を確保できます。

UR突出溶接スタッドはねじ加工精度が高いです。標準ナットや雌ネジ部品にもしっかりとスムーズにフィットし、取り付け時の固着やネジズレなどのトラブルがありません。これにより、その後の他のコンポーネントの取り付けを簡単かつ正確に完了できるようになり、全体的な組み立て品質が向上します。

タイプ UR プロジェクション溶接スタッドは操作が非常に簡単で、複雑な位置決めプロセスを必要としません。溶接プロセス中、ヘッドの特殊な盛り上がったデザインにより、溶接部分に素早く密着します。溶接装置の電源を入れると、盛り上がった部分が急速に溶け、スタッドが溶接片にしっかりと溶接されます。これにより、設置時間が大幅に短縮され、生産効率が向上します。

製品パラメータ

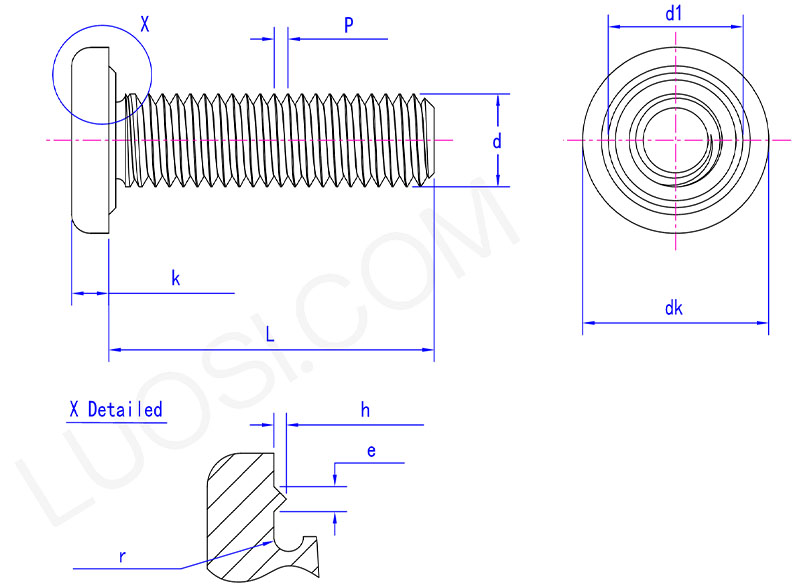

Type UR projection weld stud parameter

月	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
最大DK	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK分	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
kmax	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k分	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
最大時間	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
時間分	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
rmax	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
