振動減衰皿形バネ

振動減衰ディスク型スプリングは、世界中の重機メーカーにとって理想的なソリューションです。これらのメーカーは、重要なボルト接合用途、特に限られたスペースと高い力が必要なシナリオ向けの信頼できるサプライヤーとして Xiaoguo® を信頼しています。

モデル:75LB

お問い合わせを送信

製品説明

振動減衰ディスク型スプリングワッシャーは、自動車のトランスミッションやクラッチの部品として非常に重要で、限られたスペースでも強力な力を発揮します。円錐形の設計により、荷重に正確に耐え、適切な変形を生み出すことができます。

これらの製品を大量に生産するため、当社は競争力のある価格を維持しています。 1,000 個以上のご注文の場合は、5% の割引をお楽しみいただけます。通常、これらのばねは炭素鋼製で、表面にリン酸塩処理やオイルブラック処理が施されています。できるだけ早く商品をお受け取りいただけるよう、宅配業者を利用して商品をお届けいたします。

梱包につきましては、積み重ねた際の破損を防ぐため、仕切りのある丈夫な箱を使用しております。また、製品の各バッチは、ISO 9001 規格などの国際品質規格への準拠を保証するために厳格な負荷テストを受けます。

製品詳細

プレスやバルブなどの重工業機器には、強力な予圧力を発揮し、衝撃力を吸収する防振皿ばねが欠かせません。これらのコンポーネントの設計では、最高のパフォーマンスを発揮できるように、外径と内径の特定の比率が採用されています。

生産コストを抑えておりますので、価格も大変リーズナブルとなっております。 5,000個以上のご注文で送料無料とさせていただきます。標準の表面処理は亜鉛メッキですので、錆びにくくなります。配送に関しては、スピードを重視する場合は航空便、コストを節約したい場合は船便の2つのオプションがあります。お客様のニーズに合わせてお選びいただき、最終的には世界へ商品をお届けいたします。

当社では、高強度の梱包材と内蔵の高効率乾燥剤を使用して、湿気を効果的に遮断し、輸送中や保管中に製品が乾燥した状態に保たれるようにします。さらに、各スプリングは出荷前に全数検査されます。

よく使われる材料

当社の標準スプリングは主に高炭素鋼 (SAE 1070) とステンレス鋼 (AISI 301/316) で作られており、通常はこの 2 つの主流の材料で作られています。特殊なニーズに合わせて、インコネルやベリリウム銅などの材料を提供します。この材料により、振動減衰ディスク型スプリングがさまざまな荷重や環境条件下で確実に機能することが保証されます。

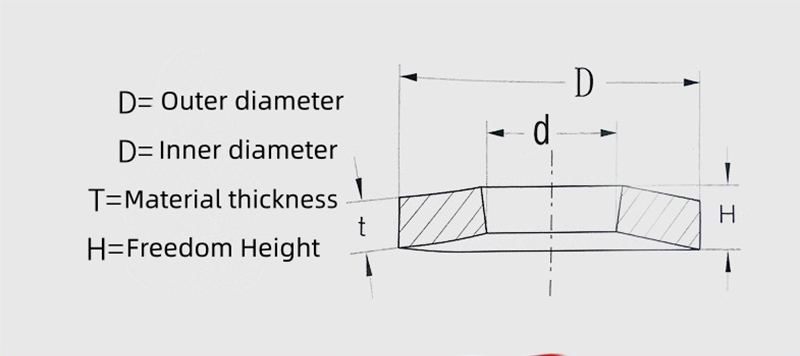

Vibration Dampening Disc Shaped Spring

円盤状春の定番バージョン
	幾何学的なパラメータ				機械式プロパティ				重さ
	幾何学的なパラメータ				f=0.50h f=0.75h				重さ
	D	d	t	時/月	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
