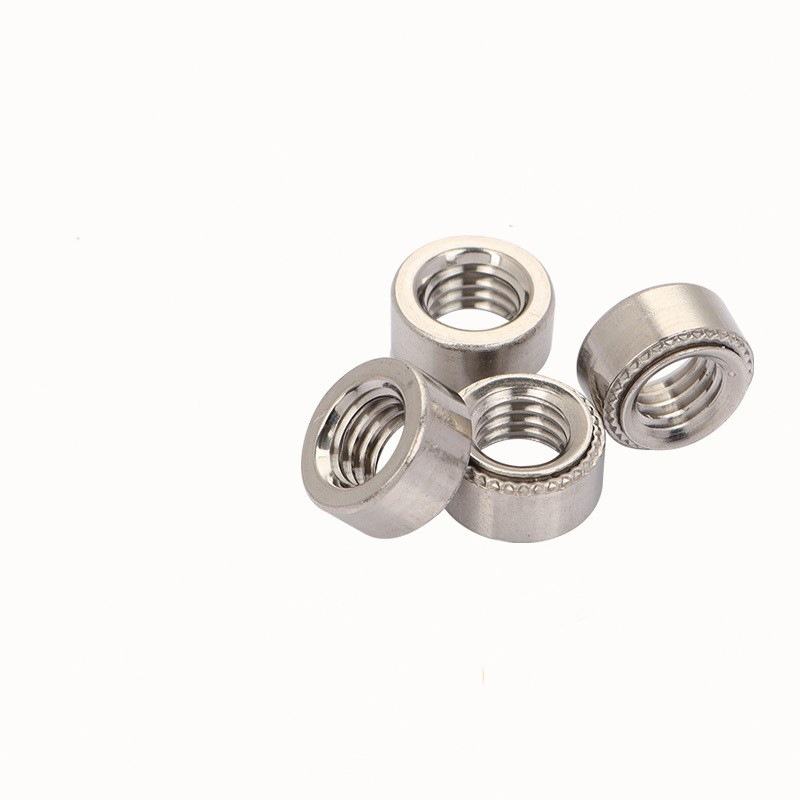

耐振性クリンチングナット

この独特の変形により、耐振性クリンチングナットが固定される面一の耐振性ジョイントが形成されます。高品質の糸は Xiaoguo® メーカーの製品から始まります。

モデル:QIB/IND S

お問い合わせを送信

製品説明

耐振性クリンチングナットは、製造後、錆びにくくなり、見た目も良くなるように表面処理が施されることがよくあります。一般的なものには、適切な保護を与える亜鉛メッキ (透明、黄色、または黒色のクロメート) が含まれます。さらにサビに強い亜鉛ニッケル合金メッキも施してあります。ステンレス鋼ナットの場合、その自然な抵抗を可能な限り良好にするために不動態化が使用されます。どの処理を選択するかは、ナットが使用される場所と、どのような外観が必要かによって異なります。耐振性クリンチングナットを取り付ける方法により、接合部のコーティングが自然に維持されます。これは重要です。

製品パラメータの詳細：

耐振性クリンチングナットのサイズは、かなり慎重に標準化されています。主な仕様には、ねじサイズ (M3 から M12 までのメートル法、#4-40 から 1/2"-13 UNC/UNF までのインペリアル) が含まれます。また、ヘッドのスタイル (六角、四角、丸)、さらにヘッドの直径、シャンクの直径と長さ、クリンチパーツのサイズ (ローレットの外径と高さなど)、および全高も含まれます。

重要なことの 1 つは、パイロットの直径が、挿入される材料の厚さと特性に一致する必要があるということです。メーカーは、各タイプの耐振性クリンチングナットに必要な最小および最大のシート厚さ、穴のサイズ (事前に穴が開けられている場合)、および必要な取り付け力をリストした詳細なシートを提供しています。

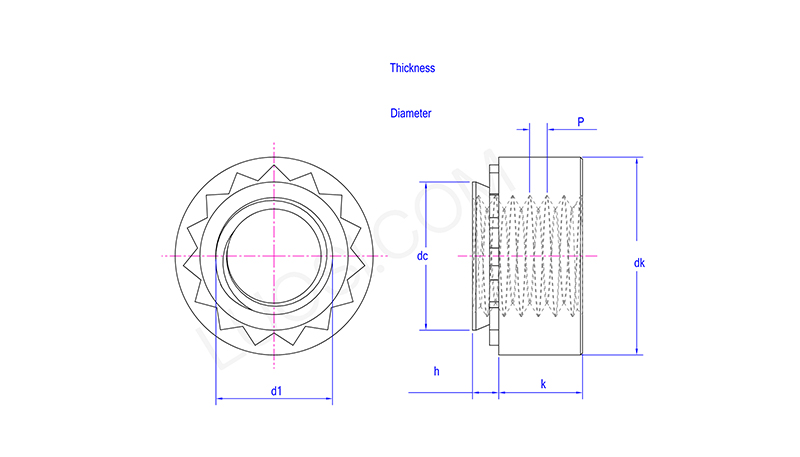

月	M2-0	M2-1	M2-2	M2.5-0	M2.5-1	M2.5-2	M3-0	M3-1	M3-2	M3.5-0	M3.5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
直流最大値	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
DK分	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
最大DK	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k分	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
kmax	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
コーダー	0	1	2	0	1	2	0	1	2	0	1
最大時間	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
取り付けプレートの厚さ（最小）	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
取り付け穴の最小直径	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
取り付け穴の最大直径	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5
