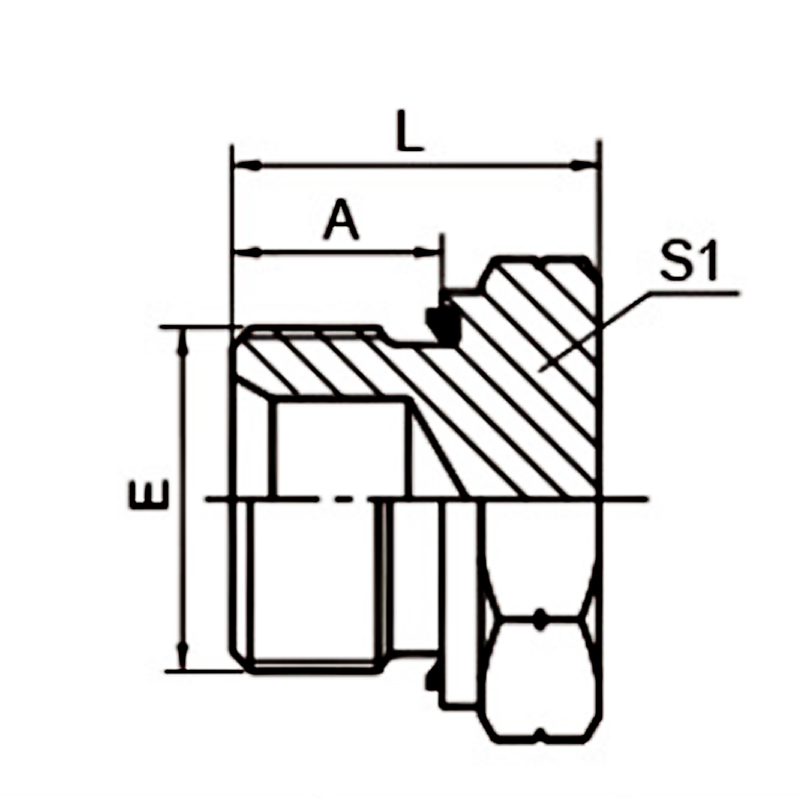

1/4 BSP オス六角ヘッドキャプティブ シール

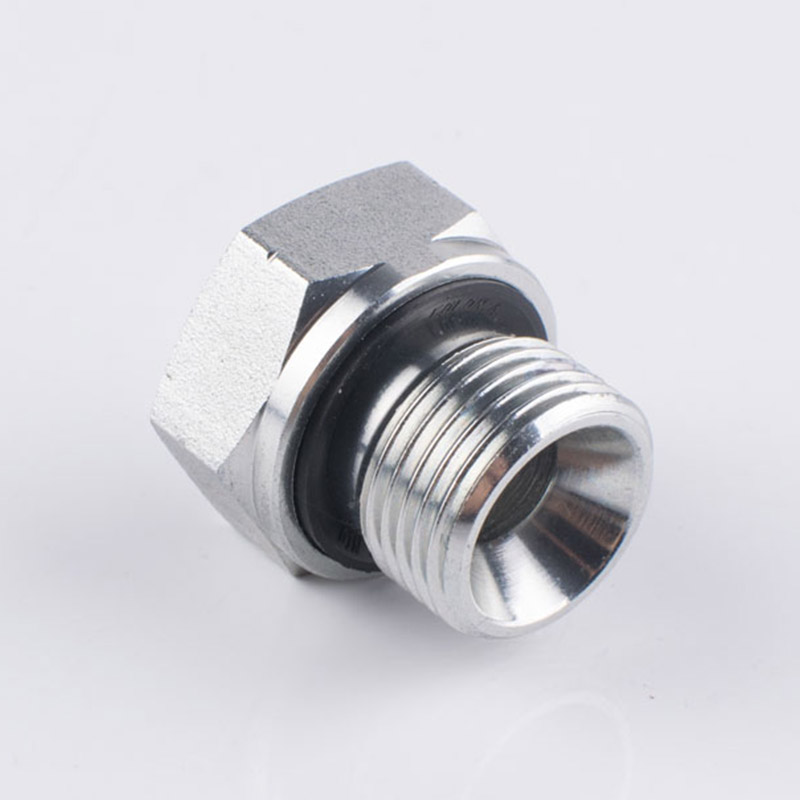

1/4 BSP オス六角ヘッドキャプティブ シールは、油圧システムのオイルまたは検査ポートをブロックするために使用される小さな部品です。仕様は1/4インチBSPおねじ(つまりG1/4")で、頭部は外径六角になっています。通常のレンチを使用して締め付けることができます。特徴的なのは、セルフロック式シールリングが付属していることです。このシールリングはプラグ端面に固定されており、脱落したりずれたりすることはありません。

技術仕様

1/4 BSP オス六角ヘッドキャプティブ シールに関連する以下のパラメータは参考用です。具体的なデータは仕様により異なる場合があります。

プロジェクト	価値
ねじ仕様	G1/4" (BSPP)
六角エッジ幅	通常19mm
ねじの長さ	約12～15mm
最高使用圧力	最大 350 ～ 400 bar
動作温度（NBR）	-40℃～+120℃
動作温度 (FKM)	-15℃～+200℃
材料	炭素鋼(亜鉛メッキ/ニッケルメッキ)、ステンレス鋼304/316L、真鍮

主な特長

（1）頭部の形状が六角形

通常のスパナやソケットレンチを使用して締め付けることができます。操作は簡単です。

外六角形状は内六角形状に比べ締め付け力に強く、滑りにくくヘッドを傷めにくいです。

（2）脱落防止用シールリング内蔵

シールリングは、1/4 BSP オス六角ヘッドキャプティブシールの端面の溝に固定されており、脱落したりずれたりすることはありません。

取り付けの際に別途ガスケットを用意する必要がなく、原料テープを巻いたり、シール剤を塗布したりする必要もありません。

（3）端面シールによる信頼性と漏れ防止性能を確保

締め付けた後、シール リングは 1/4 BSP オス六角頭キャプティブ シールの端面とオイル出口面の間にしっかりと押し付けられ、シールが形成されます。

ねじの精度に影響されません。

（4）豊富な材質オプション

炭素鋼亜鉛メッキ: コスト効率が高い。

ステンレス鋼 304/316L: 耐食性があり、海洋、化学、食品環境に適しています。

ブロンズ: 水、ガス、または低圧油回路に適しています。

国際規格に準拠

国際規格に準拠したサイズで、さまざまな機械装置と組み合わせて使用​​できます。

（5）設置・メンテナンスが容易

まず、ネジ山が正しく揃っていることを確認するために手でねじ込みます。次に、レンチを使用して締めます。

分解・組立後、シールリングに損傷がない限り、再使用可能です。

（6）識別が明確であること。

通常、六角頭の上面には「G1/4」または「1/4」と刻印されており、現場での識別に便利です。
