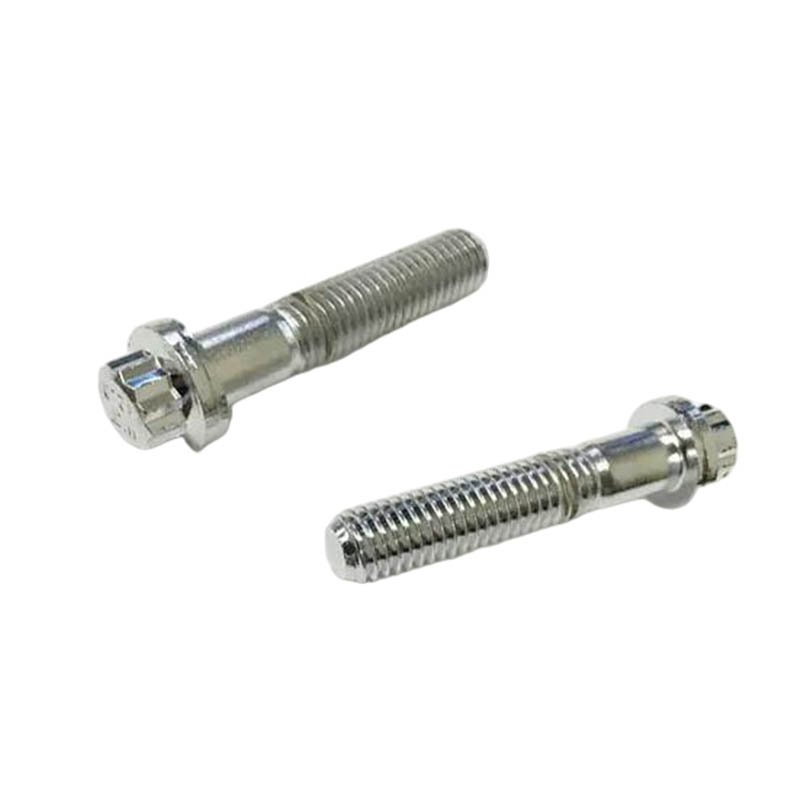

12点キャップスクリュー

振動環境でも効果的に機能する、高品質の中国 Xiaoguo® 12 ポイントキャップスクリューを選択してください。鋸歯状のフランジ面が付いています。使用後は強力な緩み止め摩擦力を発生するため、ワッシャーの追加が不要となり、取り付け効率が30％向上します。

お問い合わせを送信

製品説明

比較

12 点キャップスクリューと六角ボルトの比較: 簡単に言うと、キャップスクリューは、特定の高性能要件に合わせて特別に設計された「強化版」です。その主な利点は、設置スペースが小さく、トルク容量が高く、緩み止め性能が強力であることにありますが、工具と予算に対する要求も高くなります。次の表は、2 種類のネジの違いをよりよく理解するのに役立ちます。

プロジェクト	12点キャップスクリュー	六角ボルト
ヘッドデザイン	12の連絡先を提供	標準の六角形には 6 つの接触点があります。
動作スペース	回転は30°だけ必要です。	回転には60°が必要です。
ツールの要件	専用の12点ソケットまたはスターレンチを使用する必要があります。	非常に汎用性が高く、ほぼ全てのレンチやソケットに適用可能です。
トルク伝達	素晴らしい	平均
ゆるみ止め性能	鋸歯状フランジを装備し、摩擦を強化	通常、スプリングワッシャーと組み合わせて使用されます
面圧	より低い	より高い
滑り止めねじ性能	素晴らしい	平均
設置効率	六角ボルトに比べて約60％施工速度が速くなります。	スタンダードかつユニバーサル
料金	より高い	より低い
該当するシナリオ過酷な環境	自動車エンジン、航空宇宙、石油化学、重機など幅広い応用分野	一般機械、建築構造物、日常メンテナンス等

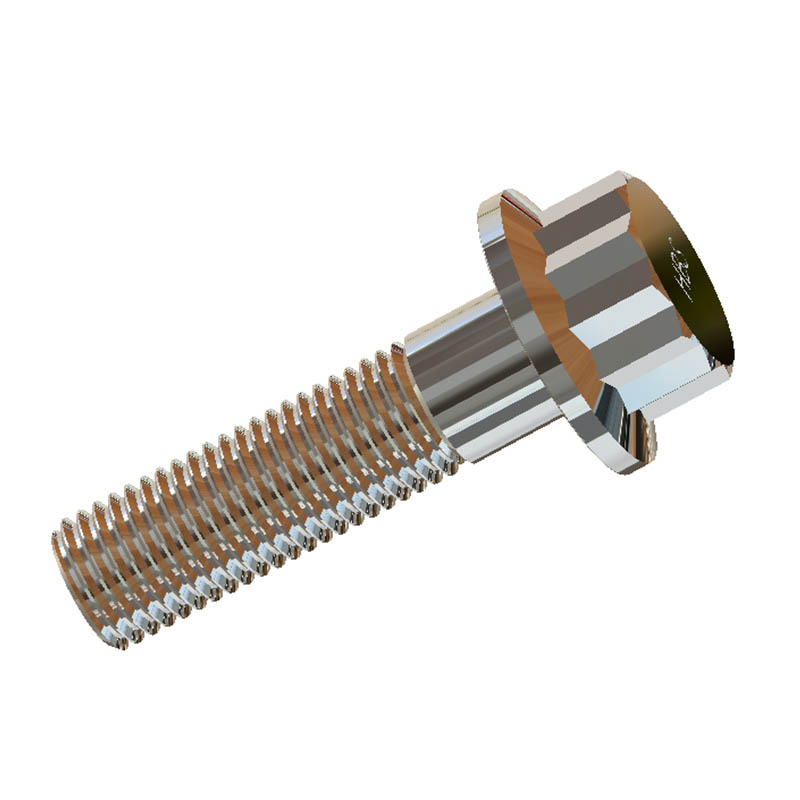

12 Point Cap Screw

よくある質問

（1）12 点キャップスクリューはどのような規格を満たしていますか?

A: 当社は、DIN 34800 (ドイツ規格)、ASME B18.2.5M (アメリカメートル規格)、および IFI 115 (アメリカフランジ面 12 点ベベルギアボルト) に厳密に従って製造しています。

（2）どんな教材を提供していますか？

A: 以下の材質と性能グレードを提供しています。

炭素鋼、合金鋼、ステンレス鋼、特殊材：チタン合金、耐熱合金（インコネル718など）、アルミニウム合金など

（3）12点キャップスクリューの表面処理にはどのようなものがありますか？塩水噴霧に対する耐性はどのくらいですか?

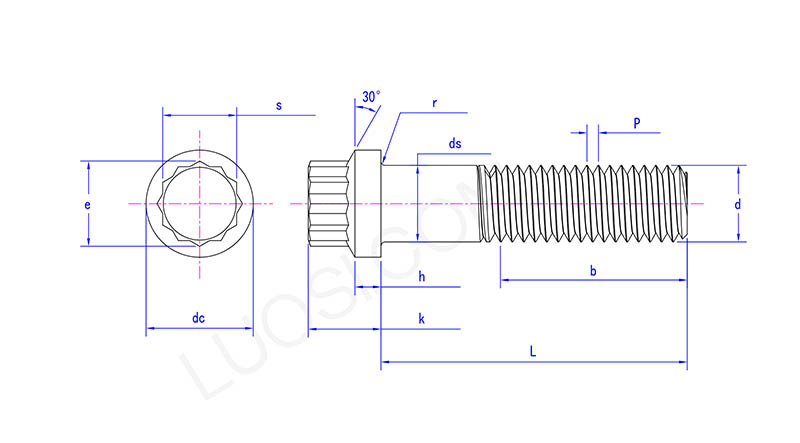

12 Point Cap Screw

月	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
直流最大値	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
DC最小	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds マックス	22	24	27	30	33.0	36	39	42.0	45.0	48	52
DS分	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
分	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
最大時間	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
分	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
kmax	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k分	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
rmax	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r分	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
最大	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
分	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
