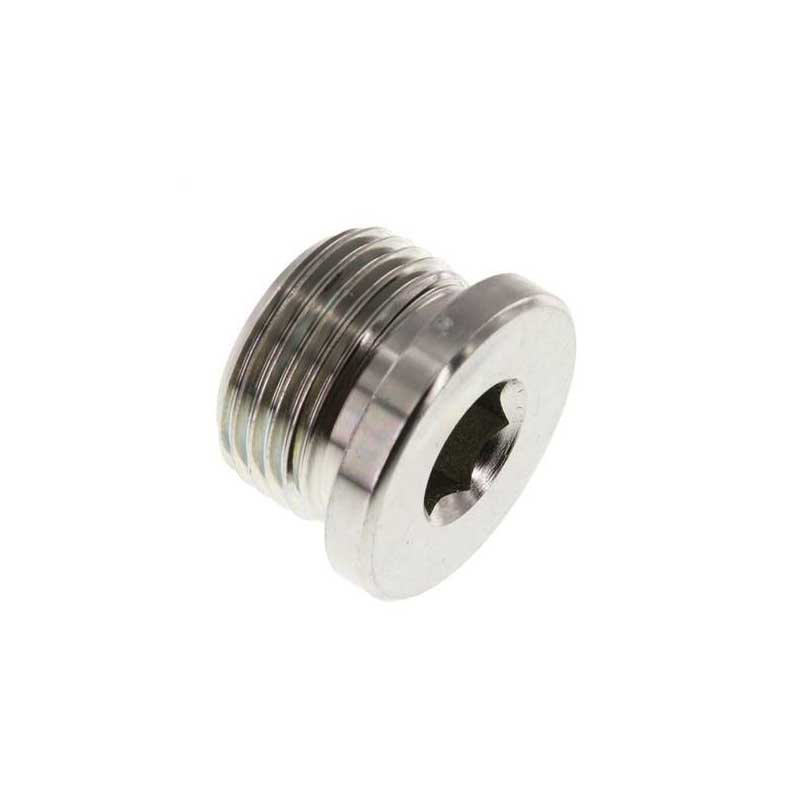

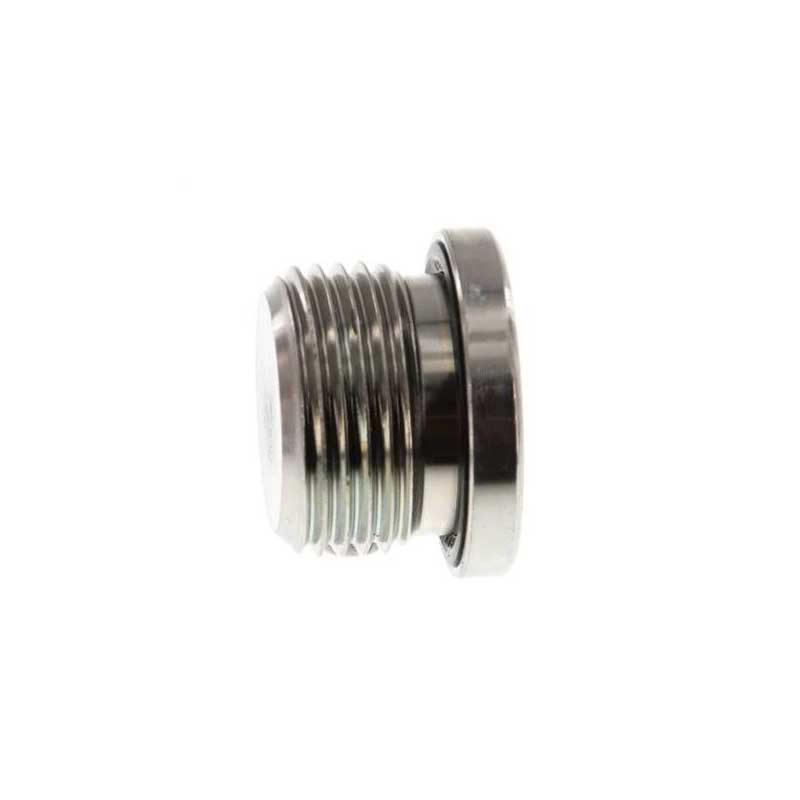

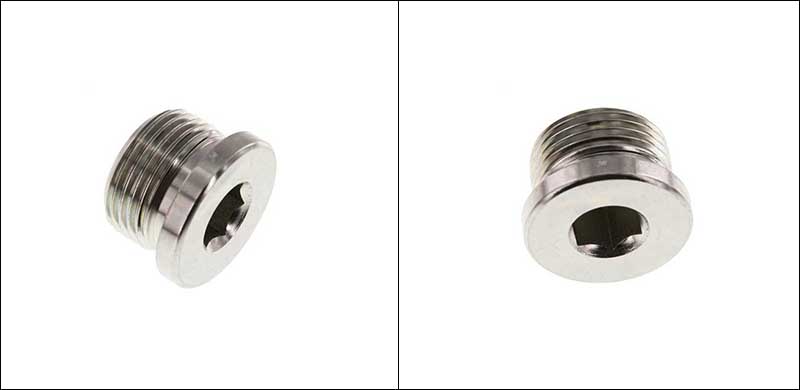

BSP 雄キャプティブ シール中空六角油圧プラグ

G1/8インチからG3インチまでのBSPオスキャプティブシール中空六角油圧プラグの共通仕様。製品によっては、特定の寸法が若干異なる場合があります。参考までに、一般的なサイズの例をいくつか示します。

インストール手順

BSP オスキャプティブシール中空六角油圧プラグの取り付けの鍵は、「正確なトルク制御」と「シール要素の保護」です。プロセス全体は 3 つのステップに分けることができます。

【1】インストール前の準備

（1）洗浄と点検：BSP オスキャプティブシール中空六角油圧プラグの油圧ポートおよびネジ部を徹底的に洗浄し、油汚れ、鉄粉、その他の不純物を除去します。また、スクリューキャップの脱落防止用シールリングに経年劣化、傷、変形がないか確認してください。

（2）原料ベルトの巻き付け禁止：原料ベルトを巻き付けたり、ねじ部にシール剤を塗布したりしないでください。

【2】正しいインストール手順

（1）手動仮締め：BSPオスキャプティブシール中空六角油圧プラグを油圧ポートに合わせて挿入し、ねじ山が正しく、抵抗がないことを確認します。これ以上締められなくなるまで手で締めてください。

（2）トルクレンチでの締め付け：内径六角レンチを使用し、本締めは必ずトルクレンチを使用してください。これは漏れを防ぐための最も重要なステップです。

（3）判断基準：シールリングがポート平面に完全に接触するまで締め付けてください。

【3】トルク基準値

BSPストレートねじの一般的なトルク範囲（単位：N・m）は以下を参照してください。

【4】最終検査・試験

設置完了後、システムを加圧した後、リークテストを実施する必要があります。スクリューキャップの周りをティッシュで拭き、油汚れがないか確認してください。漏れが見つかった場合は増し締めしないでください。代わりに、シールとネジ山を検査するために取り外してください。必要に応じて交換してください。
