BSP 雄キャプティブシール中空プラグ

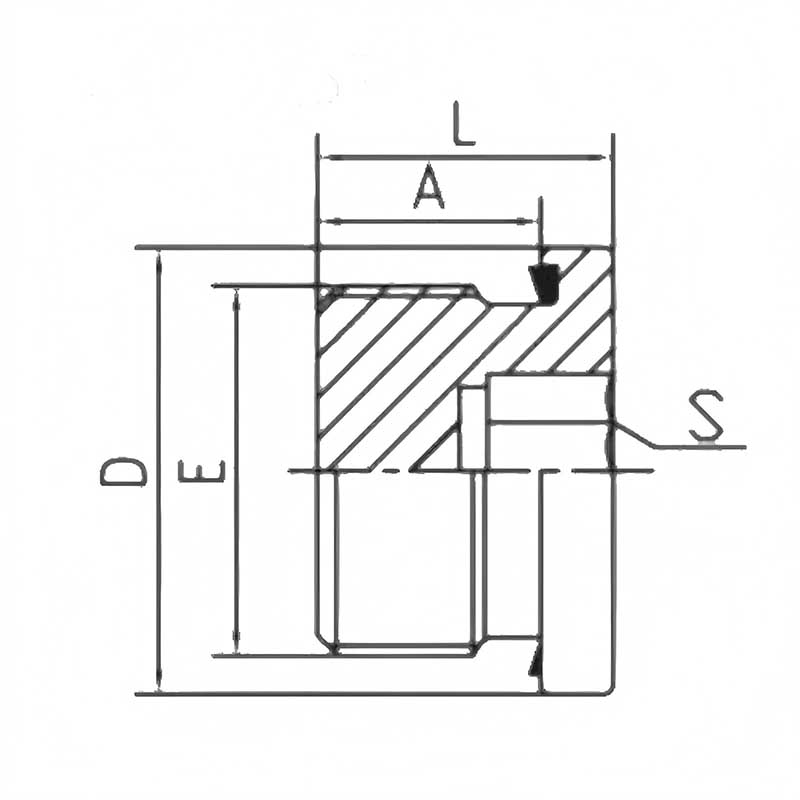

BSP オスキャプティブシール中空プラグは、非常に洗練された油圧コンポーネントです。その構造は以下の主要な部品で構成されており、各部品が連携してシール性能と信頼性を確保しています。

（1）プラグ本体

これは構造全体の本体であり、設置と耐圧の基礎として機能します。通常、炭素鋼、ステンレス鋼、真鍮などの耐久性のある素材で作られています。ねじの種類は通常、BSPP (英国標準管用平行ねじ) または BSPT (英国標準管用円錐ねじ) です。

（2）脱落防止用シールリング

これは本製品の核となる技術であり、「紛失防止シール部品」とも呼ばれます。 Oリングや複合ガスケットなどの各種シール要素を予めスクリューキャップに一体化して固定します。この設計により、使用時や分解時の圧縮によるシールリングの紛失、位置ずれ、損傷を効果的に防止し、一貫したシール性能を確保します。

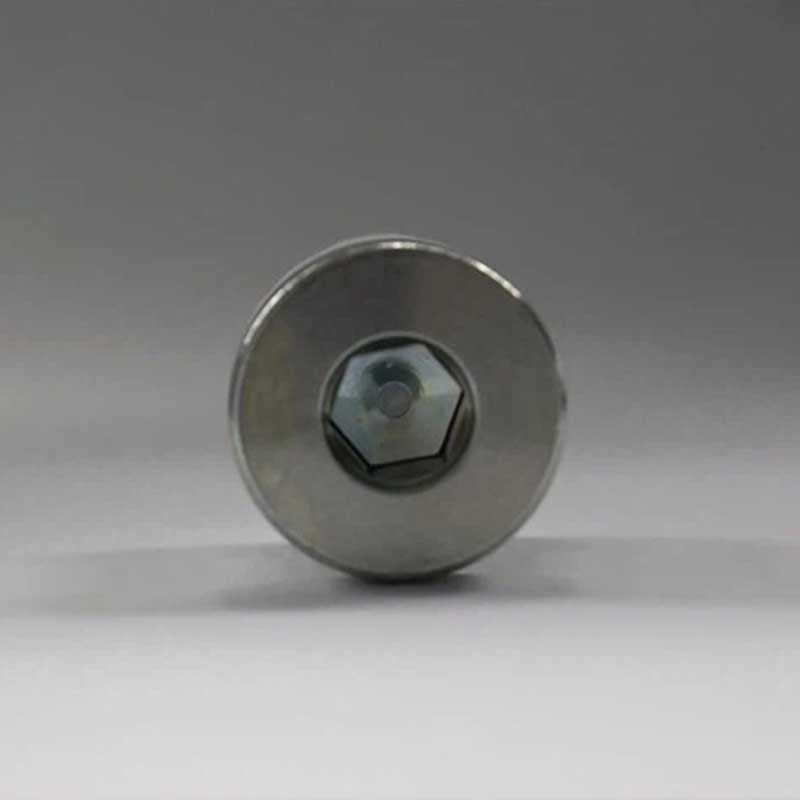

（3）六角ドライブスロット

BSP オスキャプティブシール中空プラグの頭部にあり、取り付けおよび取り外しの際に六角レンチを挿入するために使用されます。コンパクトなスペースでも運用できる設計です。

（4）BSPおねじ

ねじは標準の英国標準管ねじ (BSP) であり、油圧ポートの雌ねじに正確に適合するために使用されます。規格に応じて、BSPP (平行ねじ) または BSPT (円錐ねじ) になります。

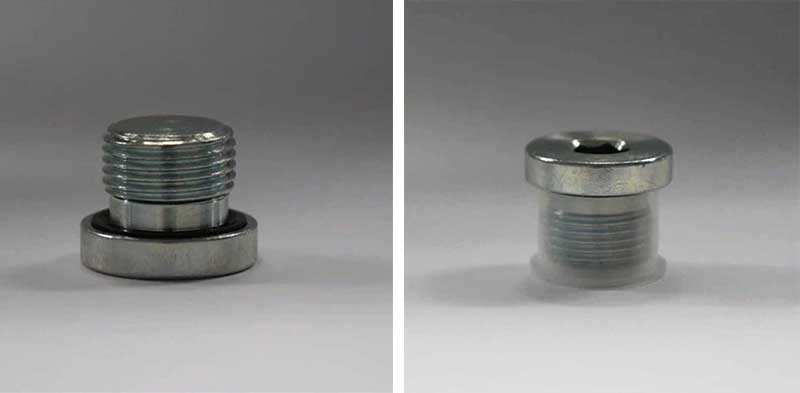

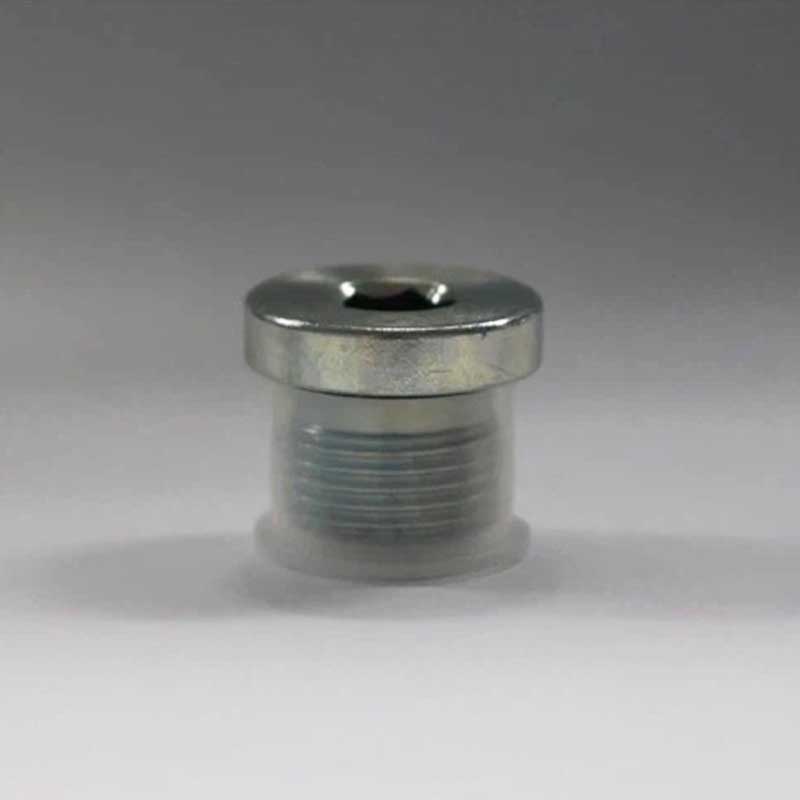

（5）非金属製オプションアクセサリ

多くのメーカーは、輸送および保管中の物理的な損傷や汚染を防ぐために、製品の出荷時にネジ部分にプラスチックの保護カバーを提供します。

主要な設計機能

BSP オス キャプティブ シール中空プラグの 2 つのシール機構は、その主要な設計特徴となっています。これら 2 つのシール機構により、使用中のナットの機能が最大限に発揮されます。

【1】脱落防止シール機構

（1）物理的限界：シールリング（Oリングなど）は、BSPオスキャプティブシール中空プラグの端またはシャフトの肩部にある特別に精密に設計された環状溝に挿入されます。これにより、シール リングがしっかりと固定されるだけでなく、効果的なシールを形成するために必要な圧縮を生成することもできます。

（2）複合構造：一部の複合シールガスケットでは、ガスケットが常に正しい位置に留まるように、金属フレームワークがネジ本体と機械的に結合されている場合があります。

【2】BSPネジの種類

（1）BSPP（Gねじ）：ねじ自体が平行でシール性を持たないねじを指します。シールを実現するには、端面シールに依存する必要があります。

（2）BSPT（Rねじ）：テーパーが付いているねじのことです。そのシール原理は、内側と外側のテーパーねじがしっかりと噛み合い、金属間のシールを実現することによって実現されます。
