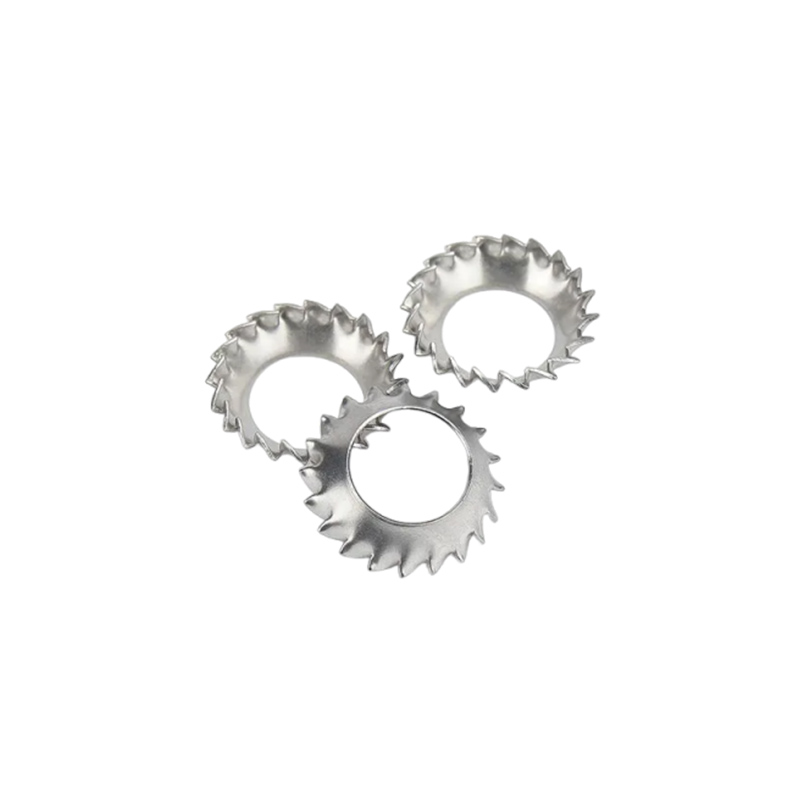

皿外歯鋸歯状円錐形ロックワッシャー

Xiaoguo® 工場の皿頭外歯鋸歯状円錐形ロックワッシャーは、埋め込み型の形状をしています。それらを挿入すると、パーツ表面と同じ高さ、またはその下に位置するため、外面全体が滑らかで平らになります。

お問い合わせを送信

製品説明

これらの皿穴外歯鋸歯状円錐ロックワッシャーは、凹んだ輪郭と外縁の周りに歯を備えた円錐形のロックリングです。くぼんだ形状により、凹んだ取り付け穴にぴったりとフィットするため、ネジの頭は部品の表面と同じ高さ、またはその下に収まります。ネジを締め込むと一定のバネ圧でコーン部が押し戻され、外歯が母材に食い込みます。これにより、物が振動したり、負荷がかかって動いたりしたときにファスナーが緩むのを防ぎます。

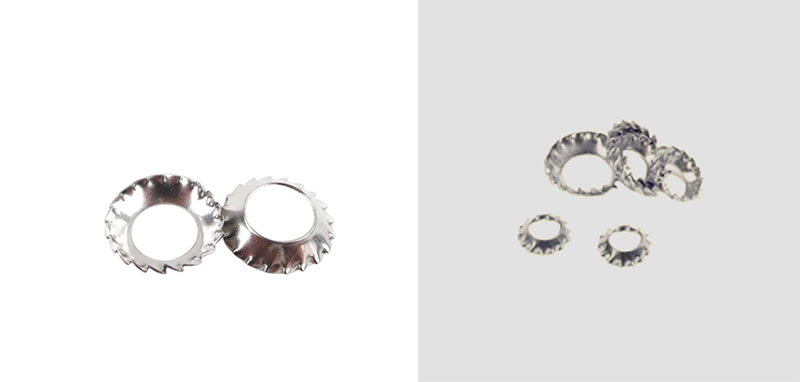

Countersunk External Tooth Serrated Conical Lock Washers

インストールガイド

皿外歯鋸歯状円錐ロックワッシャーの取り付けガイドはこちらです。運用の参考にしていただけます。

（1）選定仕様

対応する皿外歯鋸歯状円錐ロックワッシャーの内径および外径を皿ねじの仕様に合わせてください。仕様は、フィット感や緩み止め効果に影響を与える可能性のある大きすぎたり小さすぎたりすることを避けるために一貫している必要があります。

（2）取付方向（ポイント）

円錐凸面＋外歯面がネジ頭方向を向いている

平らな裏面はワークの板金表面にしっかりと取り付けられている必要があります

逆方向に取り付けないでください。逆方向に取り付けると弾性仮締め機能や歯面ロック機能が失われます。

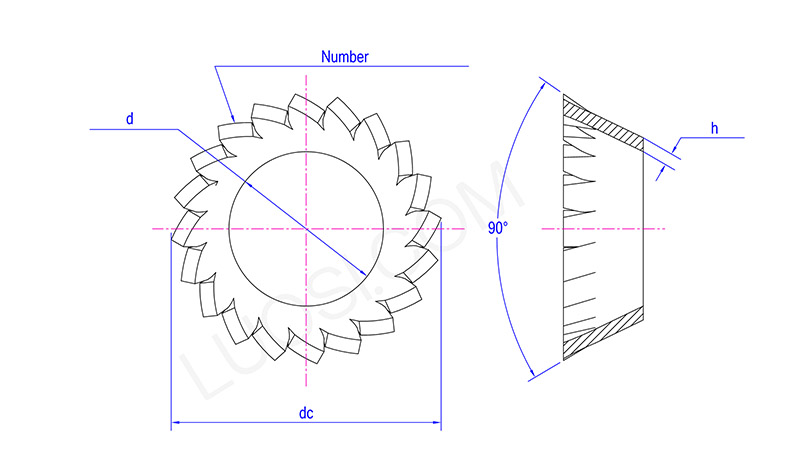

Countersunk External Tooth Serrated Conical Lock Washers

月	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
d分	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmax	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
直流	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
最小歯数の数	10	12	12	14	14	16	18	20	26	28	30
