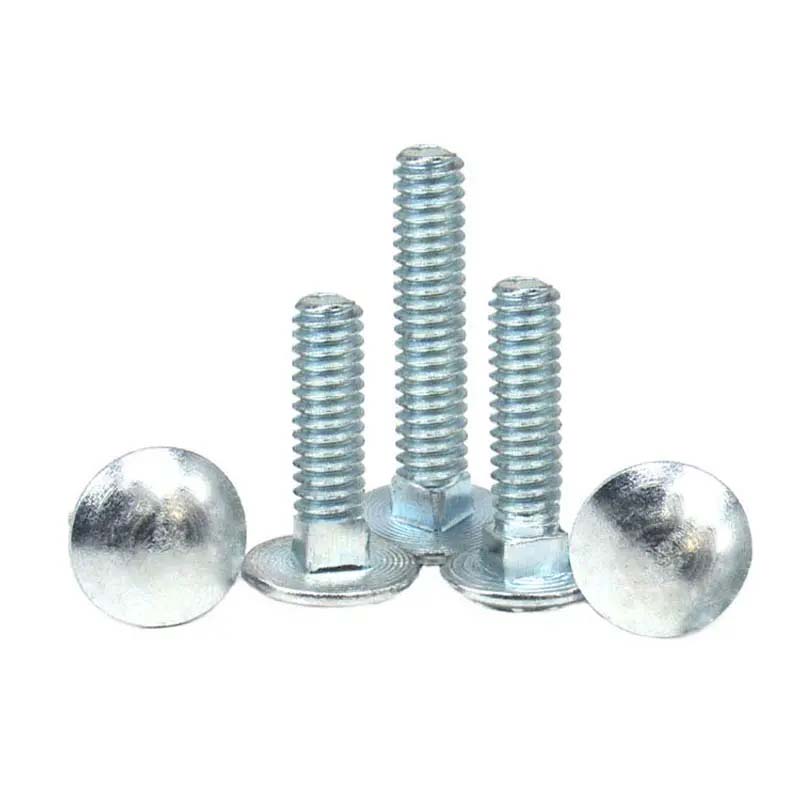

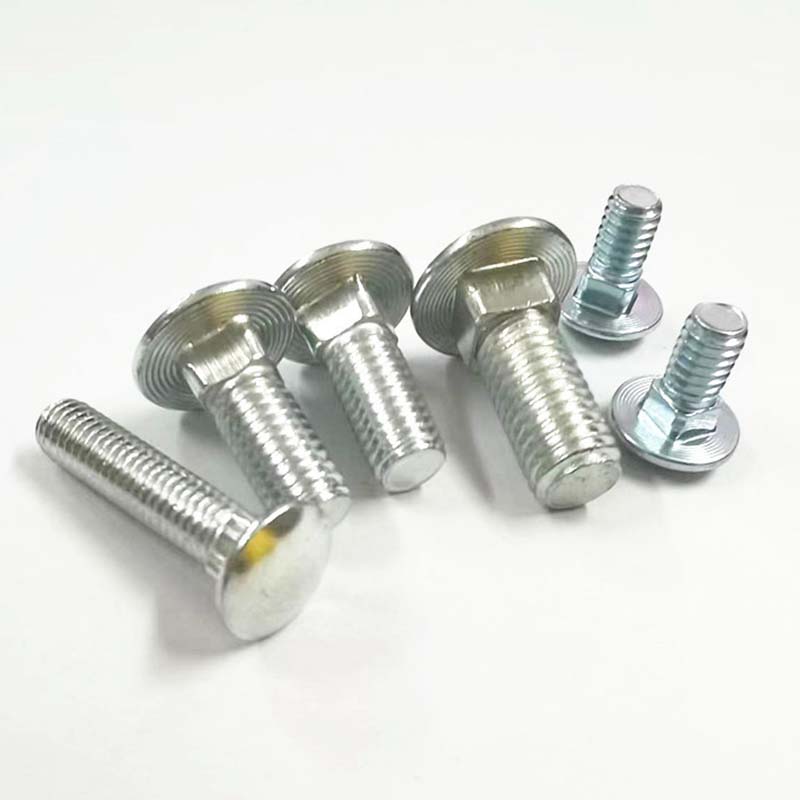

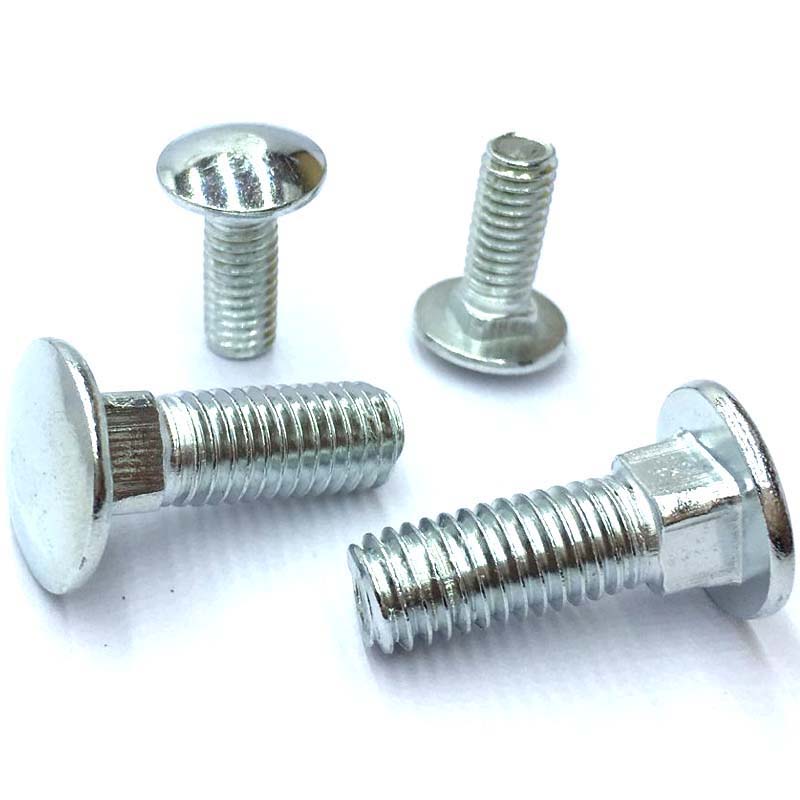

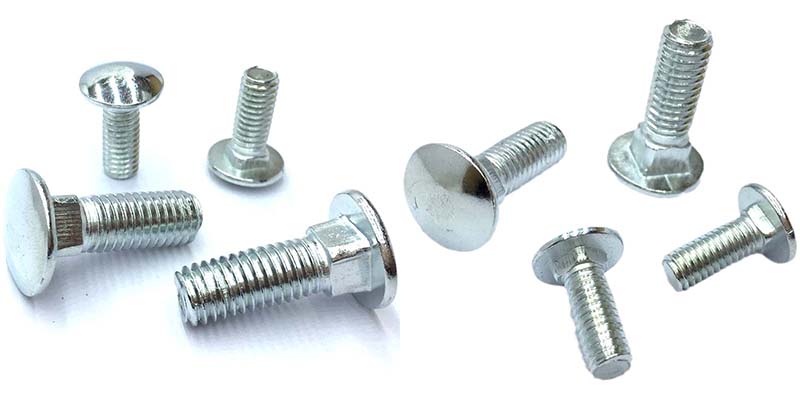

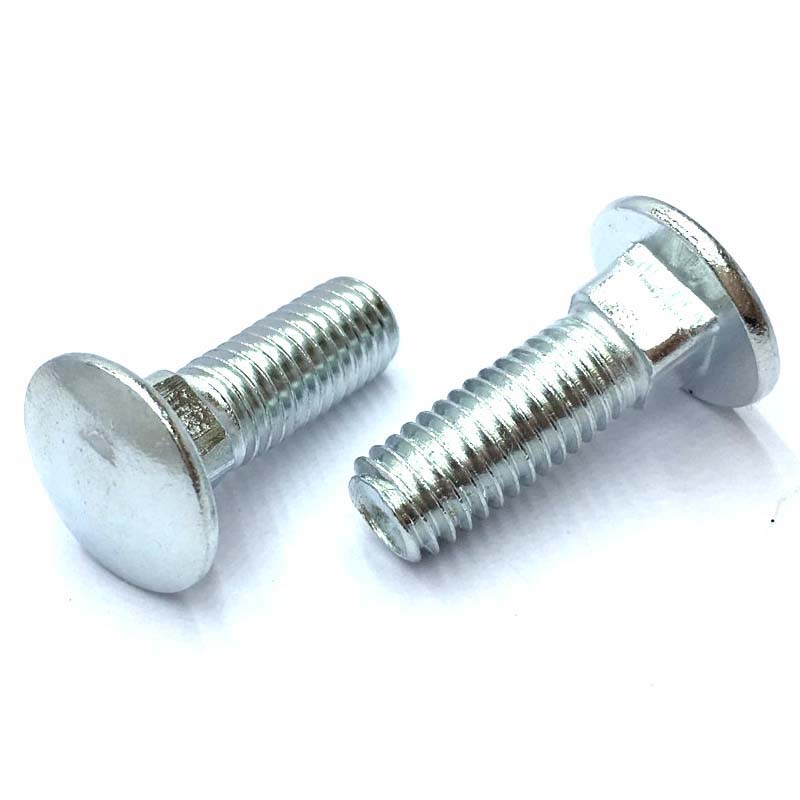

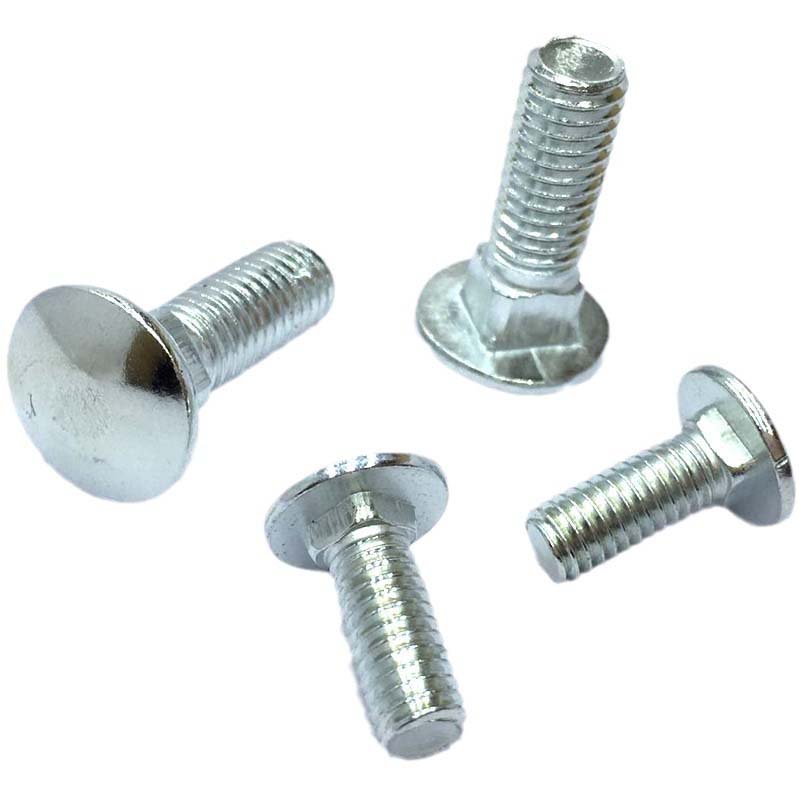

四角首皿ボルト

四角首皿ボルトある種の一般的なものです丸頭ボルト、当社のボルトはGB規格を採用しています。角首皿頭ボルトはキャリッジボルトとも呼ばれ、頭のサイズに応じて大頭キャリッジボルトと小頭キャリッジボルトに分けることができます。

六角ボルトとの違い

形状の特徴

の頭皿頭ボルトスクエアネックは半丸または半丸のものが多く、ねじ部の頭部付近は角首構造となっており、他のボルトと区別する代表的な特徴です。

六角ボルトは頭部が正六角形となっており、締め付け、緩め作業にスパナなどの工具が使いやすく、ねじ部は角首構造のない円筒形になっています。

耐回転性能

スクエアネック部分は皿頭ボルトスクエアネックナットが締め付けられると、ボルトがナットに追従して回転することはなく、接続部分の角穴と協力して、接続部分に対するボルトの回転を効果的に防止でき、特に良好な回転防止性能が必要な場合に適しています。

六角ボルト自体には直接的な回り止め構造はなく、ボルトとナットの間の摩擦、およびボルトと結合部分の間の協調作用によってのみ回り止めを行っています。振動が大きい場合や回転防止の要件が高い場合には、ばね座金や緩み止めナットなどの追加の緩み止め措置が必要になる場合があります。

利点

皿ボルトスクエアネックは、鉄道線路の接続や、大きなせん断力や引張力に耐えるための一部の建築構造物など、信頼性の高い回転防止接続が必要な部品で一般的に使用され、ボルトがノードを回転できないことが必要です。

皿ボルトスクエアネック特定の農業機械や鉱山機械の接続など、幅広い用途に使用されています。
