必須の割りピン

Essential Split Pin は、曲げて開くと、コンポーネントが滑り落ちたり緩んだりするのを防ぐ、信頼性の高い確実な機械的ロックを提供します。 Xiaoguo® は専用のサプライヤーとして、ファスナーの寸法、材質、仕上げを正確なプロジェクトの青写真に適合させる広範なカスタマイズを提供します。

モデル:GB/T 91-2000

お問い合わせを送信

製品説明

エッセンシャルスプリットピンは、主に、分割前のワイヤーの直径 (1/16 インチ、1/8 インチ、3/32 インチ、5mm、6mm など) と長さ (曲げる前に頭の下から脚の端まで測定) などのサイズによって説明されます。長さと直径には標準的な比率があります。挿入する穴はピンの直径より少し大きい必要があります。重要な詳細には、材料の種類、耐えられるせん断力の程度、場合によっては分割の角度や脚を曲げる必要がある特定の方法が含まれます。これらの寸法を知ることは、特定の穴と荷重に適した割りピンを選択するための鍵となります。

製品詳細

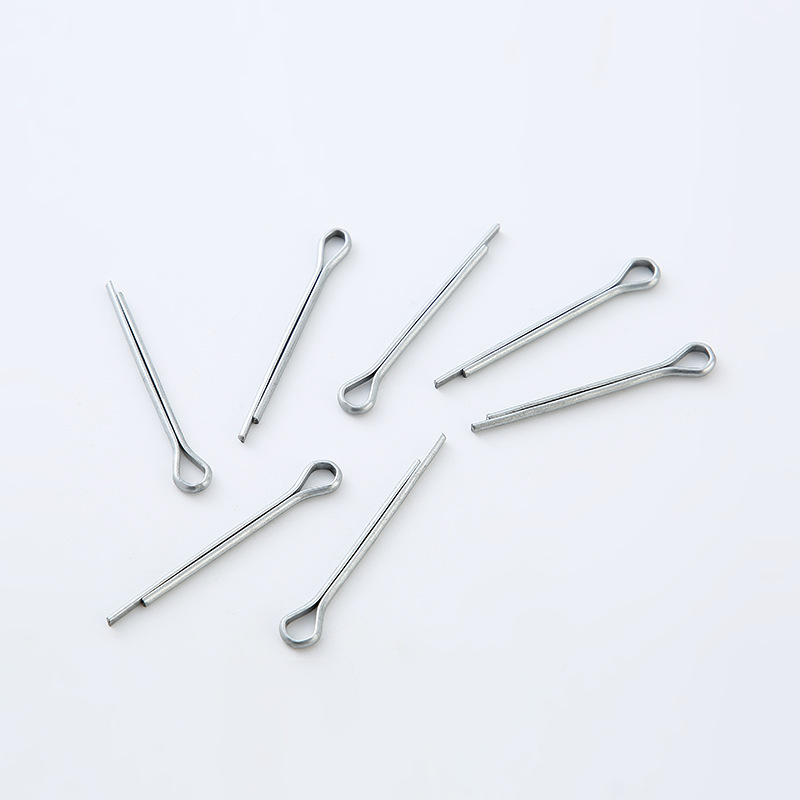

炭素鋼のエッセンシャルスプリットピンには、表面仕上げとして亜鉛メッキが施されることがよくあります。これにより、最初に摩耗する層が追加され、普通の鋼よりも錆びに強くなります。屋内の機械や車の下など、さびがそれほどひどくない場所に使用できます。亜鉛メッキは透明 (銀色) または黄色のクロメート (光沢のある金色/黄色) があり、錆びに少し強くなり、見た目も異なります。これは、通常の Essential Split ピンを長持ちさせ、見た目も少し良くする安価な方法です。

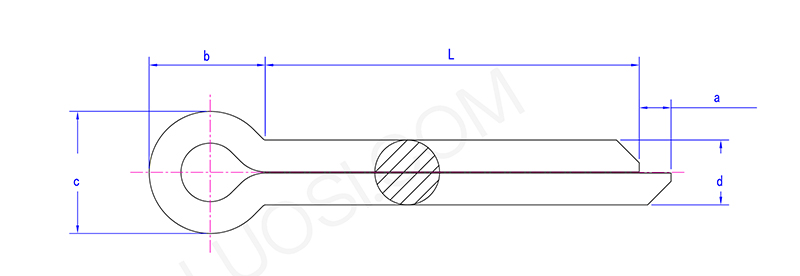

月	Φ2	Φ2.5	Φ3.2	Φ4	Φ5	Φ6.3	Φ8	Φ10	Φ13	Φ16	Φ20
dmax	1.8	2.3	2.9	3.7	4.6	5.9	7.5	9.5	12.4	15.4	19.3
d分	1.7	2.1	2.7	3.5	4.4	5.7	7.3	9.3	12.1	15.1	19
最大	2.5	2.5	3.2	4	4	4	4	6.3	6.3	6.3	6.3
分	1.25	1.25	1.6	2	2	2	2	3.15	3.15	3.15	3.15
c最大	3.6	4.6	5.8	7.4	9.2	11.8	15	19	24.8	30.8	38.5
分	3.2	4	5.1	6.5	8	10.3	13.1	16.6	21.7	27	33.8

よくある質問

Q: カスタムサイズまたは非標準の Essential Split Pin を供給できますか?

A:はい、標準サイズ以外のエッセンシャル割りピンも製作可能です。特定の直径、長さ、ワイヤーのサイズ、または材質が必要な場合は、技術図面またはサンプルをお送りいただくだけで受注生産が可能です。ただし、カスタムの Essential Split ピンには注文しなければならない最小数があります。正確な詳細情報をお送りいただければ、お見積りを差し上げます。
