外歯鋸歯状円錐形ロックワッシャー

皿ばねの予圧

外歯鋸歯状円錐形ロックワッシャーは、自由状態では浅い皿状（円錐形）をしており、一定の自然高さを持っています。

締め付けが始まるとワッシャーが凹部に押し込まれ、円錐構造が徐々に平らになっていきます。

平らなワッシャーは、圧縮されていても常に元の円錐形に戻ろうとするため、軸方向の弾性力が継続的に発生します。

この弾性力はネジの頭とワークピースの間に作用し、ネジの予圧を一定に維持し、熱膨張、摩耗、または材料の変形によって生じる小さな隙間を補償します。

外歯メカニカルロック

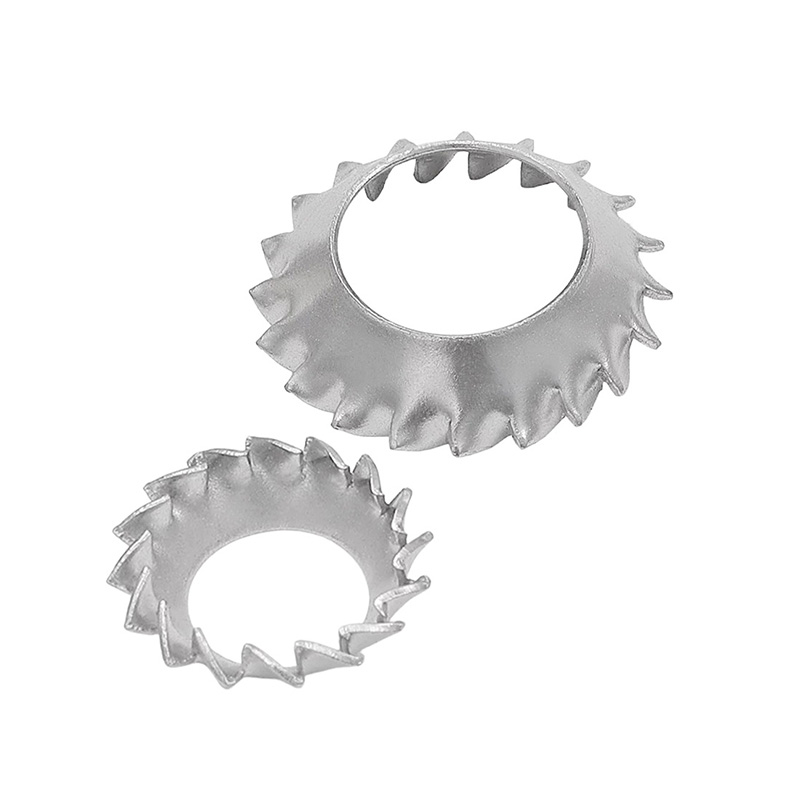

外歯鋸歯状円錐形ロックワッシャーの外周には鋭い放射状の歯が並んでいます。

ワッシャーを平らにすると、これらの外側の歯がワークピースの表面に食い込み、複数の機械的かみ合いが形成されます。

歯が食い込んだ後は、ワッシャーとワークの間に回り止め抵抗を付加することに相当します。

この機械的ロック機構は、振動、衝撃、動的荷重による緩みに効果的に抵抗します。

皿頭フラッシュフィット

外歯鋸歯状円錐形ロックワッシャーの円錐面は、標準の皿ネジ頭の円錐面と一致します。

取り付け後、ワッシャーはワークの凹部に完全に挿入され、ネジの頭はワークの表面と同じ高さまたはわずかに低い位置になります。

これにより、組立面は突起がなく滑らかでフラットな状態となり、触っても不快感がなく、他の部品と干渉したり、歯とワークの噛み合いにも影響を与えません。

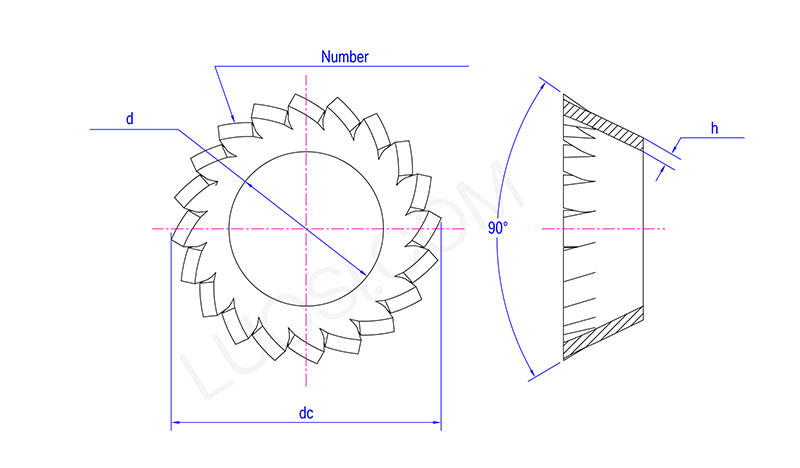

月	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16
d分	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
dmax	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
直流	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
最小歯数の数	10	12	12	14	14	16	18	20	26	28	30

よくある質問への回答

（1）硬度やトルクは安定していますか？

すべての外歯鋸歯状円錐ロックワッシャーは熱処理が施されています。バッチオーダーでも安定した硬度、弾性、ロックトルクを保ちます。

（2）無料サンプルはありますか？

A: 無料の標準サンプルを提供できます。購入者は運送費のみを負担する必要があります。

（3）標準サイズとカスタムサイズのMOQはいくらですか?

標準サイズは少量のお試し注文にも対応しています。カスタム非標準品は少量のMOQを必要とし、サンプル注文と量産を受け入れます。
