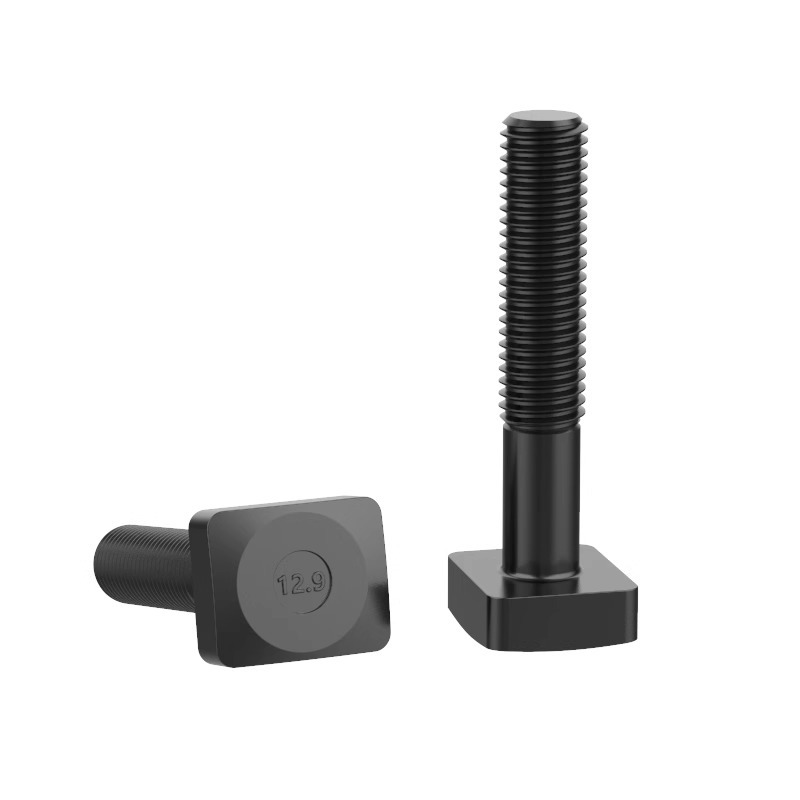

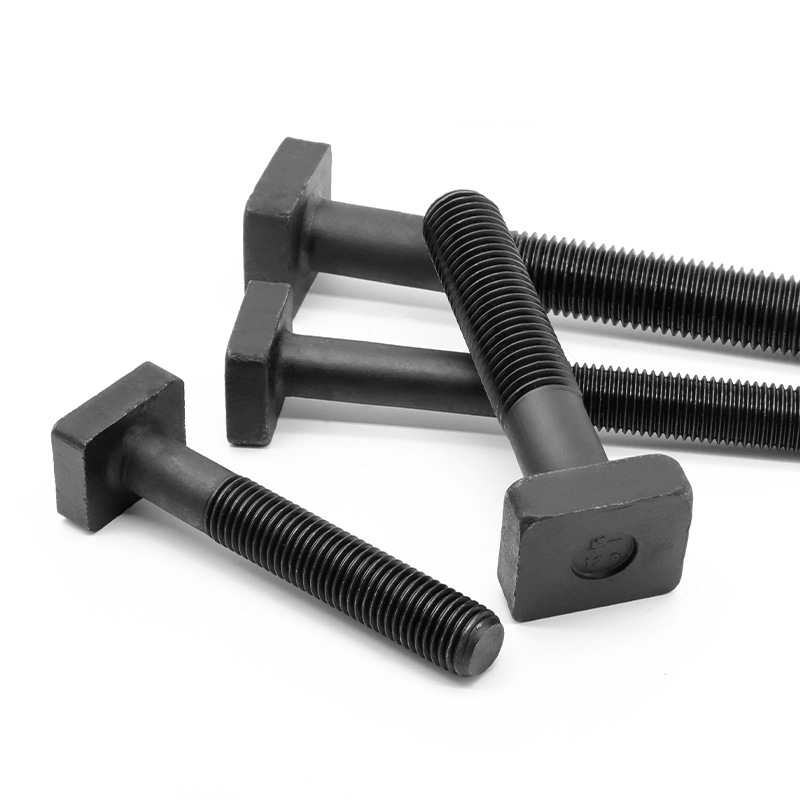

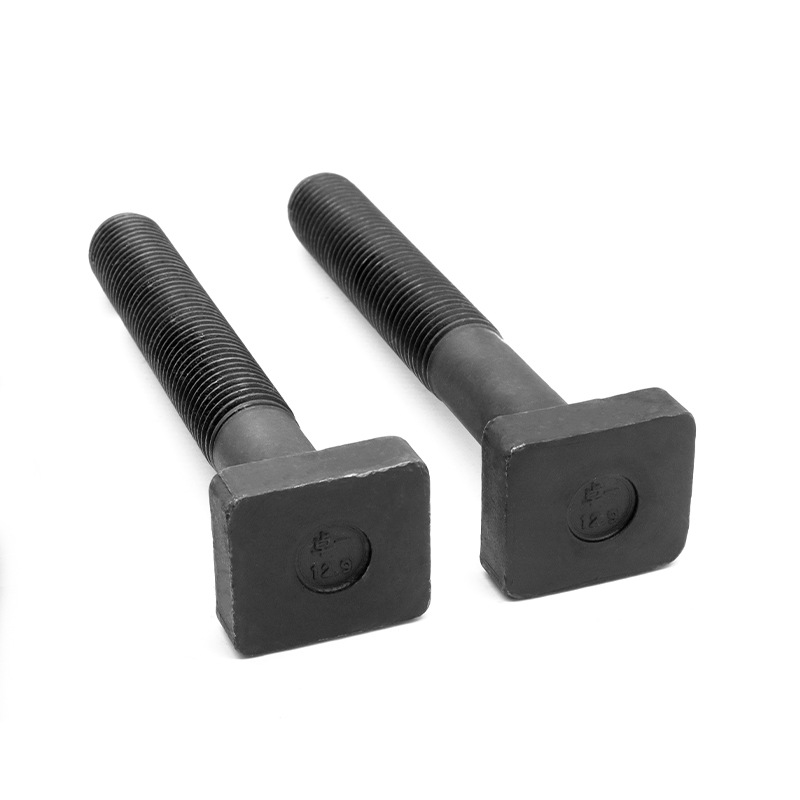

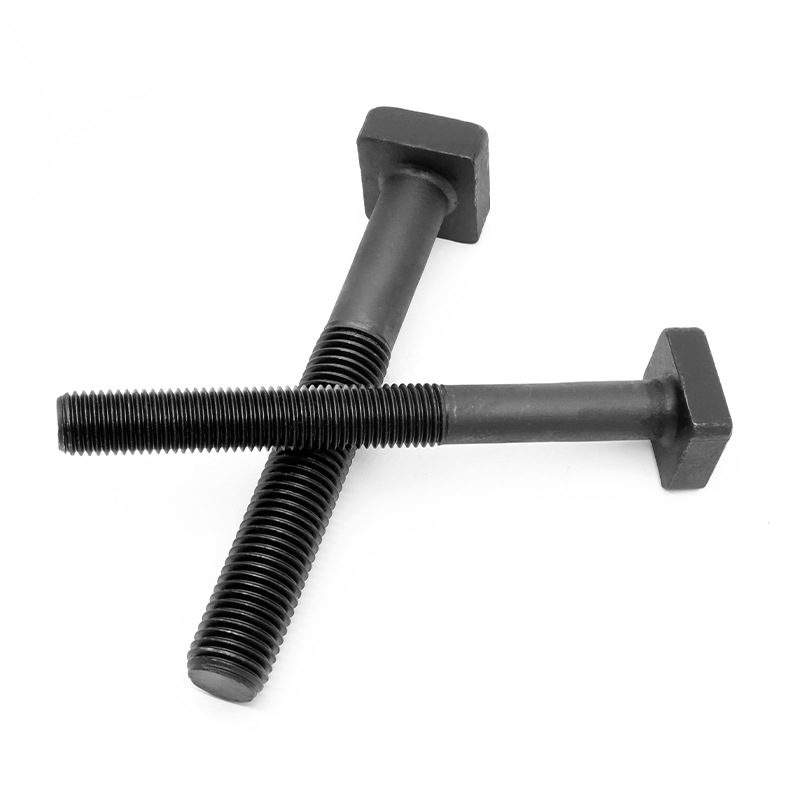

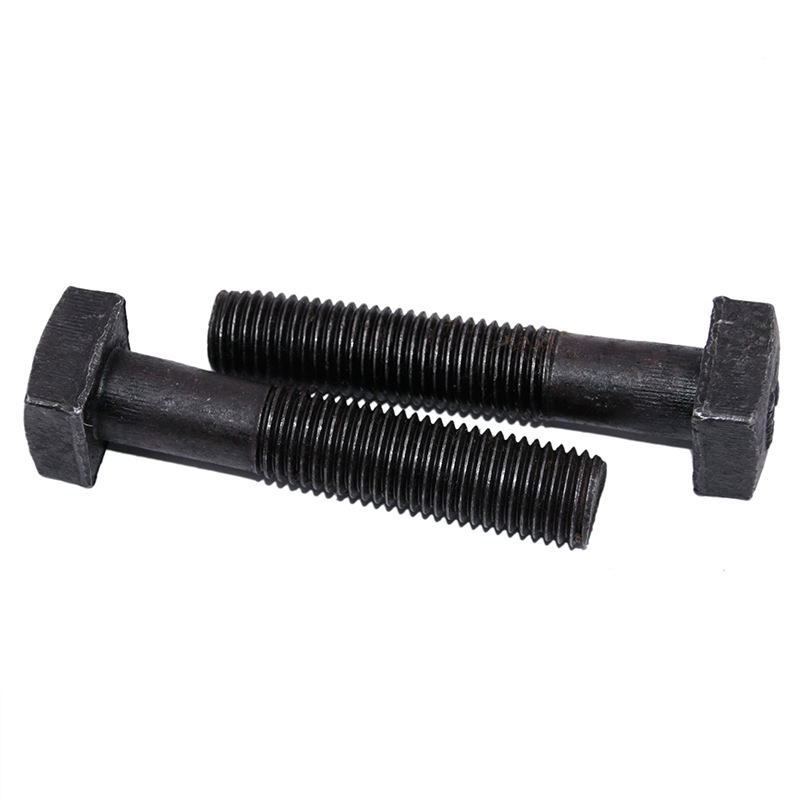

高効率メトリックスクエアヘッドボルト

高効率メトリックスクエアヘッドボルトにより、標準のオープンエンドまたは調整可能なレンチを使用することで、丸めを防ぐのに役立つ安全なグリップを提供します。 Xiaoguo®は、プロのグローバルサプライヤーとして、世界中に幅広い標準および専門のファスナー製品を提供しています。

モデル:ASME/ANSI B18.2.1-1-1965

お問い合わせを送信

製品説明

高効率メトリックスクエアヘッドボルトが錆に抵抗し、見栄えが良くなるのを助けるために、異なる表面処理が得られます。一般的なものには、透明、黄色、または黒のクロム酸塩コーティングがある電気めっき亜鉛が含まれます。これにより、基本的な錆の保護が得られます。ホットディップの亜鉛めっきは、厚くて丈夫な亜鉛層を追加します。これは、厳しい場所でうまく機能します。

ステンレス鋼のメトリックスクエアヘッドボルトは、自然にそれほど簡単に錆びません。リン酸塩コーティング（通常は塗料の下で使用される）、黒い酸化物（見た目や錆耐性が少ない）、または機械的メッキなど、他の選択肢もあります。あなたが選ぶものは、あなたが必要な錆の保護の量に依存します。

製品パラメーター

月	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16 \| 24 \| 32	14 \| 20 \| 28	13 \| 20 \| 28	11 \| 18 \| 24	10 \| 16 \| 20	9 \| 14 \| 20	8 \| 12 \| 20	7 \| 12 \| 18	7 \| 12 \| 18	6 \| 12 \| 18	6 \| 12 \| 18
DS Max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1.875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
とマックス	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
Kマックス	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
Rマックス	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

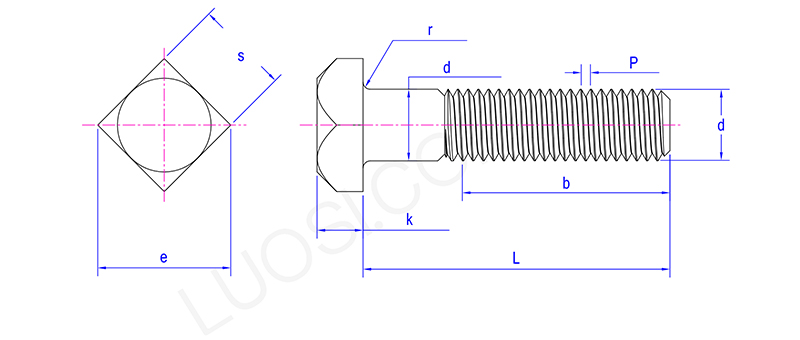

High Efficiency Metric Square Head Bolts

製品の詳細

高効率メトリックスクエアヘッドボルトは、DIN 478（部分スレッド）やDIN 479（フルスレッド）などのISOメトリック標準に従います。これらの標準はメインサイズをレイアウトしています。ヘッドサイズ（フラットパーツの幅）は、ボルトの直径になります。たとえば、M8ボルトには通常13mmのヘッドがあります。

標準の長さは、短い機械のネジのサイズから数百ミリメートルまで進みます。スレッドは、ISOメトリックコース（M）またはファイン（MF）ピッチ標準に従います。メトリックスクエアヘッドボルトを指定する場合、直径（m）、ピッチ（必要に応じて）、長さ、標準、材料グレード、および仕上げに注意する必要があります。
