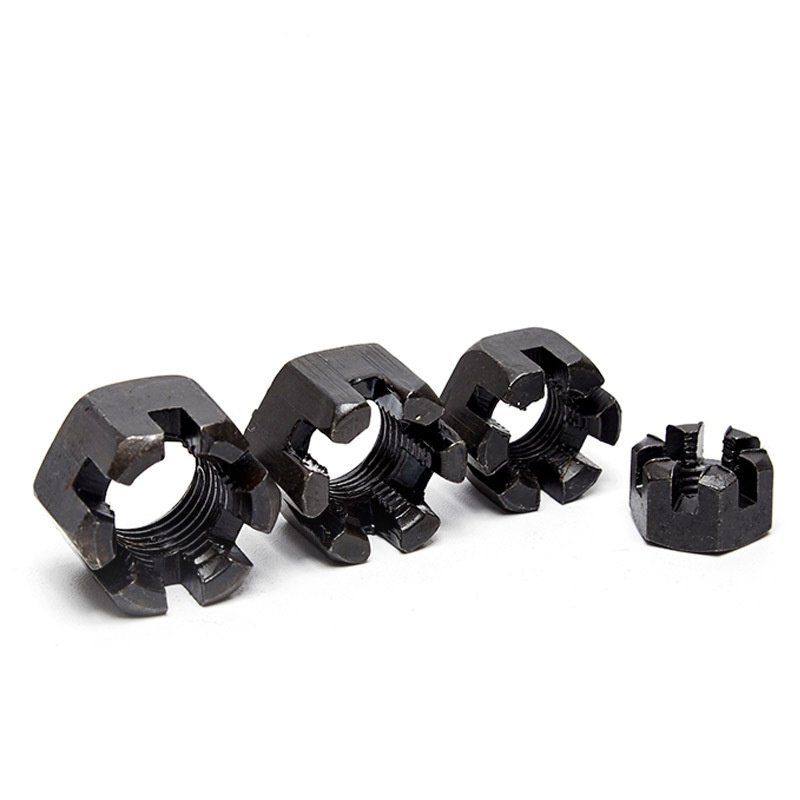

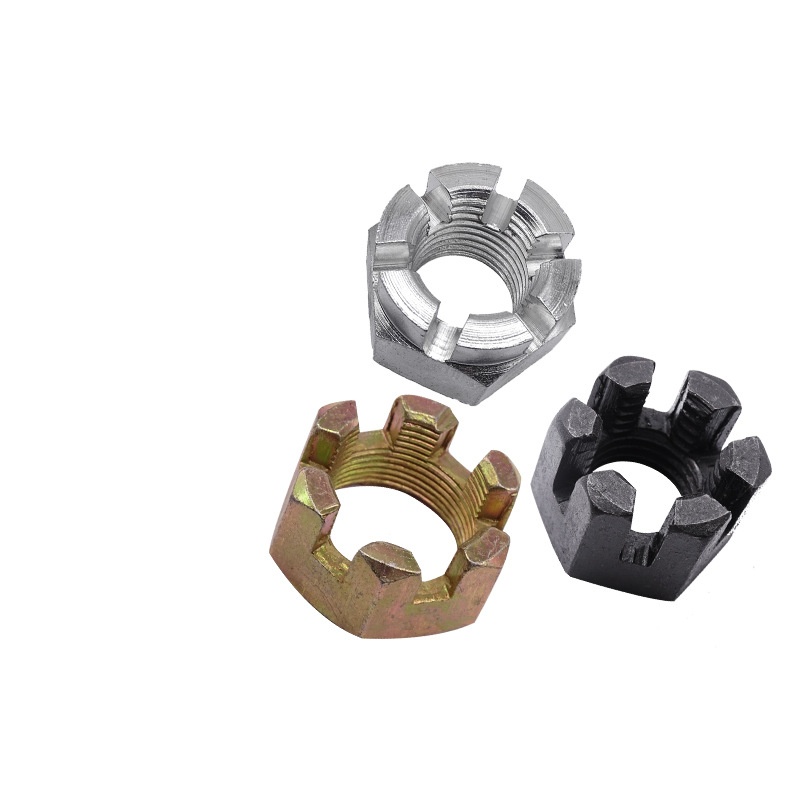

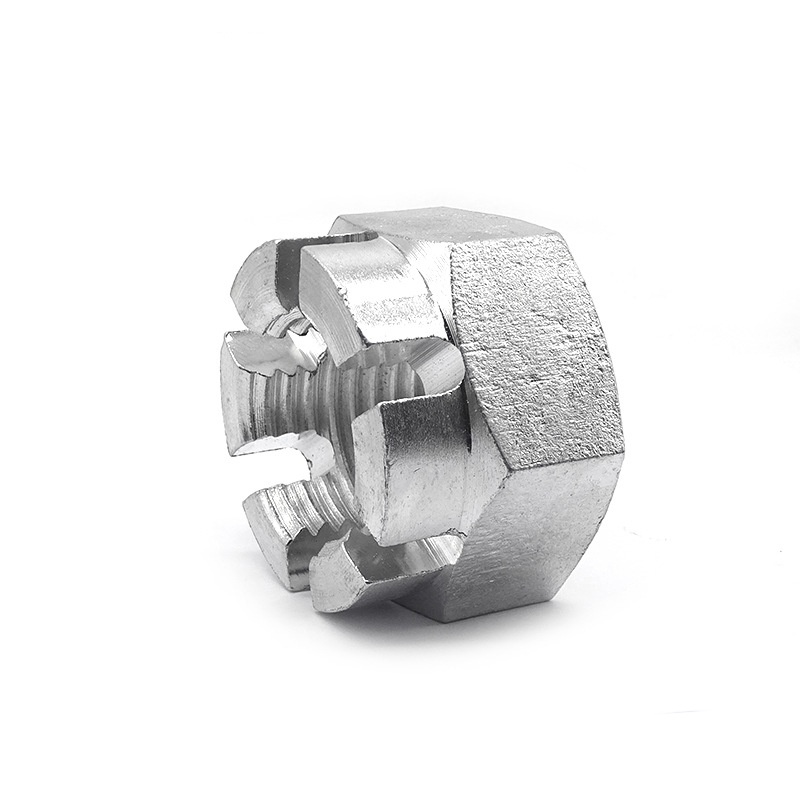

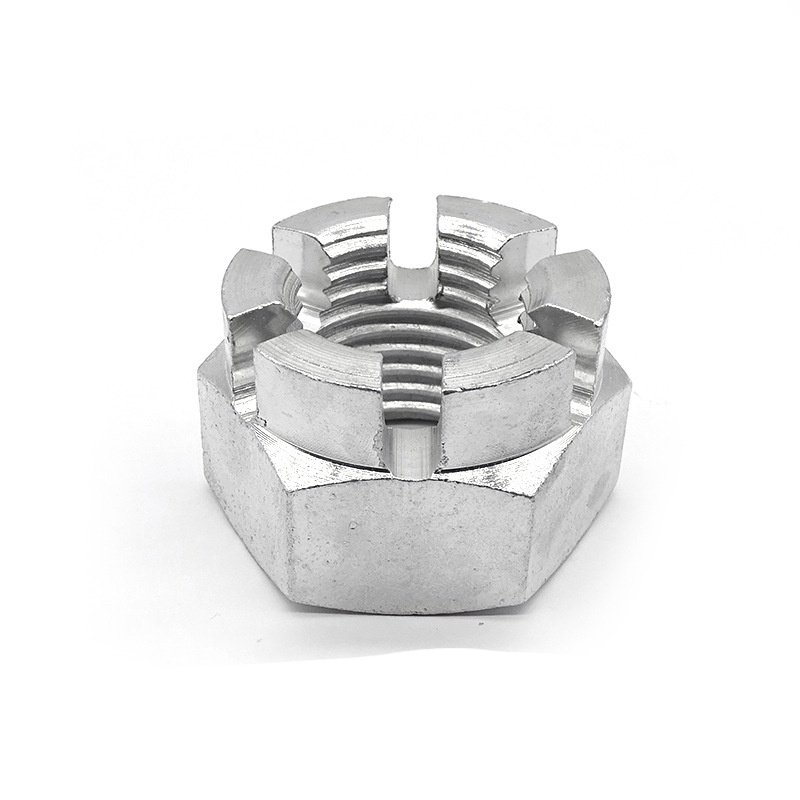

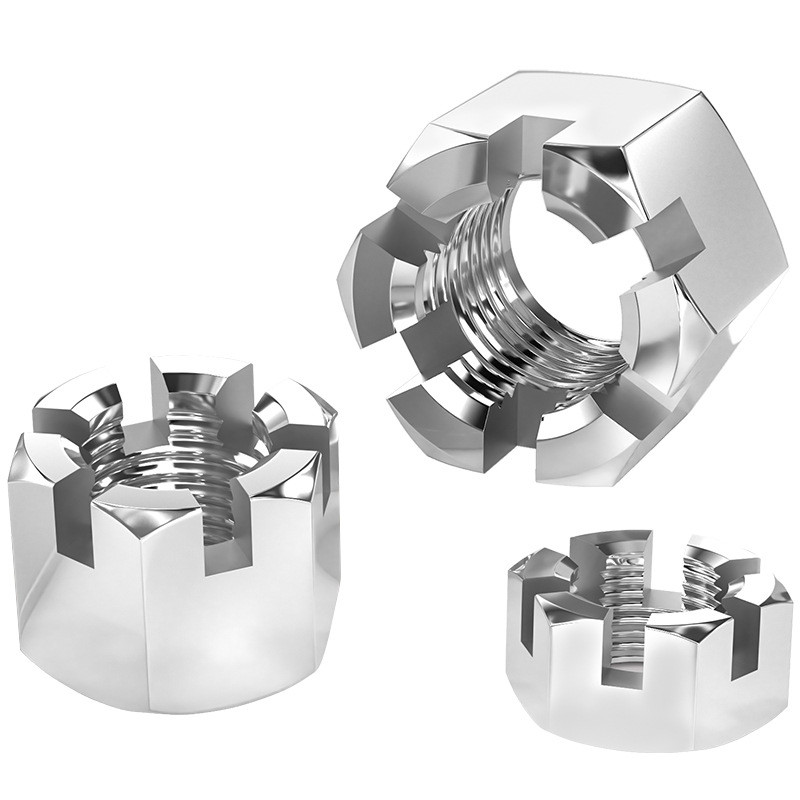

高トルク溝付きクラウンナット

Xiaoguo® は、幅広い工業用ファスナーの製造と世界中への輸出を専門としています。スロット付き高トルククラウンナットは、安全なロック用途向けに設計された特殊なタイプのファスナーです。

モデル:GB/T 6180-1986

お問い合わせを送信

製品説明

スロット付き高トルククラウンナットは、振動やねじれがあっても所定の位置に確実にロックされた状態を維持する必要がある重要な作業で使用される特別な留め具です。見た目は普通の六角ナットですが、上部には溝が刻まれた円筒形のクラウン部分があります。このスロットにより、割ピンまたは安全ワイヤーを使用してしっかりとロックできます。これらのナットは、通常のナットが緩む可能性がある場合でも固定されるため、安全性が特に重要な航空宇宙、自動車製造、重機など、厳しい機械セットアップには非常に必要です。

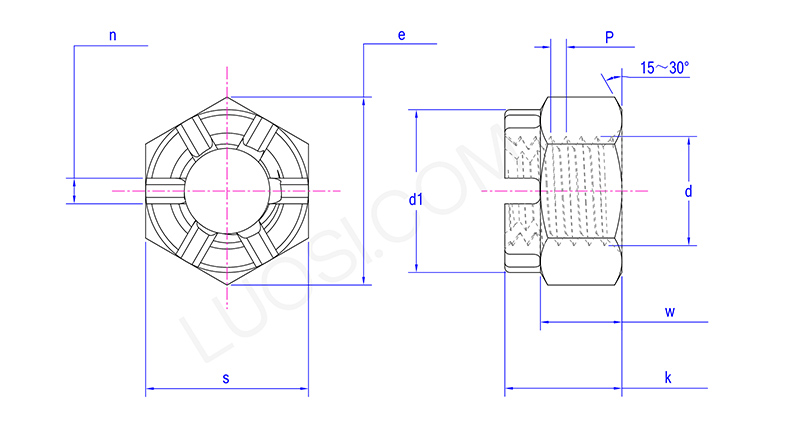

月	M20	M24	M30	M36
P	1.5\|2\|2.5	1.5\|2\|3	1.5\|2\|3.5	1.5\|2\|3\|4
d1最大	28	34	42	50
d1分	27.16	33	41	49
分	32.95	39.55	50.85	60.79
kmax	26.3	31.9	37.6	43.7
k分	25.46	31.06	36.7	42.7
n分	4.5	5.5	7	7
n最大値	5.7	6.7	8.5	8.5
最大	30	36	46	55
分	29.16	35	45	53.8
w最大	20.3	23.9	28.6	34.7
w分	19	22.6	27.3	33.1

仕組み

スロット付き高トルククラウンナットの主な点は、それ自体で所定の位置にロックできることです。仕組みは次のとおりです。横方向の穴のあるボルトまたはスタッドに適切なトルクでナットを締めたら、ナットの頭頂部のスロットをその穴に合わせます。次に、割りピンまたは安全ワイヤーをスロットと穴の両方に差し込みます。これにより、ナットが元に戻るのを防ぐことができます。元に戻すとナットが緩みます。また、配線の配線方法によっては、ナットが前方に強く回りすぎないようにすることで、締めすぎを防ぐこともできます。そうすることで、振動があっても接続が維持され、簡単に壊れることはありません。これは重要なセットアップにとって非常に重要です。

よくある質問

Q: スロット付き高トルククラウンナットで利用可能な標準的な材料仕様とグレードは何ですか?

A：当社のスロット付き高トルククラウンナットは通常、炭素鋼（グレード4.8、8.8）、合金鋼（グレード10.9）、またはステンレス鋼（A2-304、A4-316）で作られています。リクエストに応じて、特定の材料証明書 (EN 10204 3.1 など) を入手できます。当社は、これらのナットが材料特性に関して DIN 935 や ISO 4161 などの国際規格に準拠していることを確認します。そうすることで、信頼性の高いロックが必要な過酷な作業に十分な強度と耐久性を実現します。
