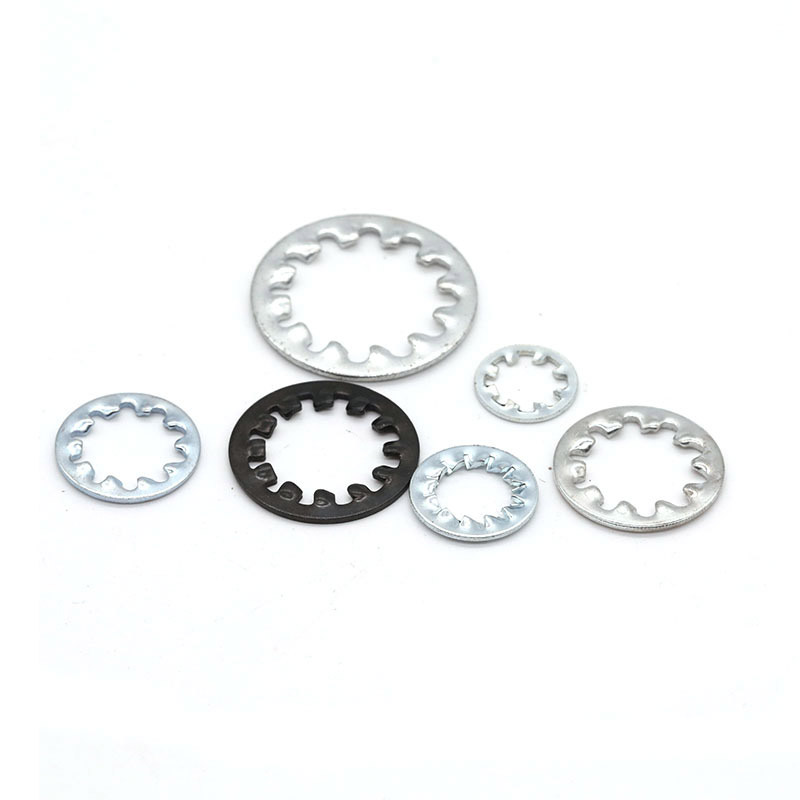

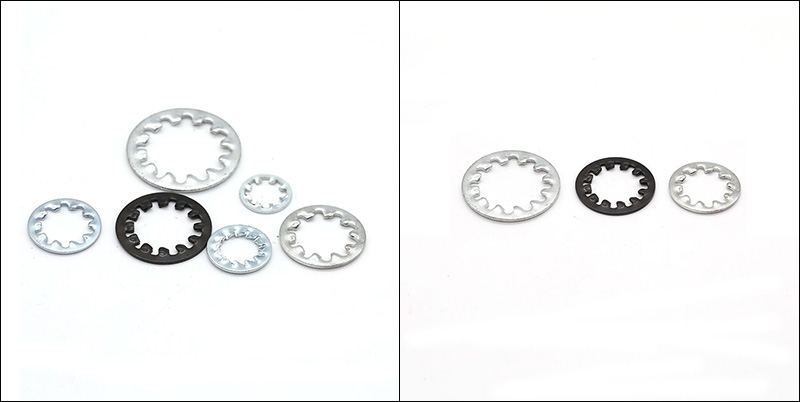

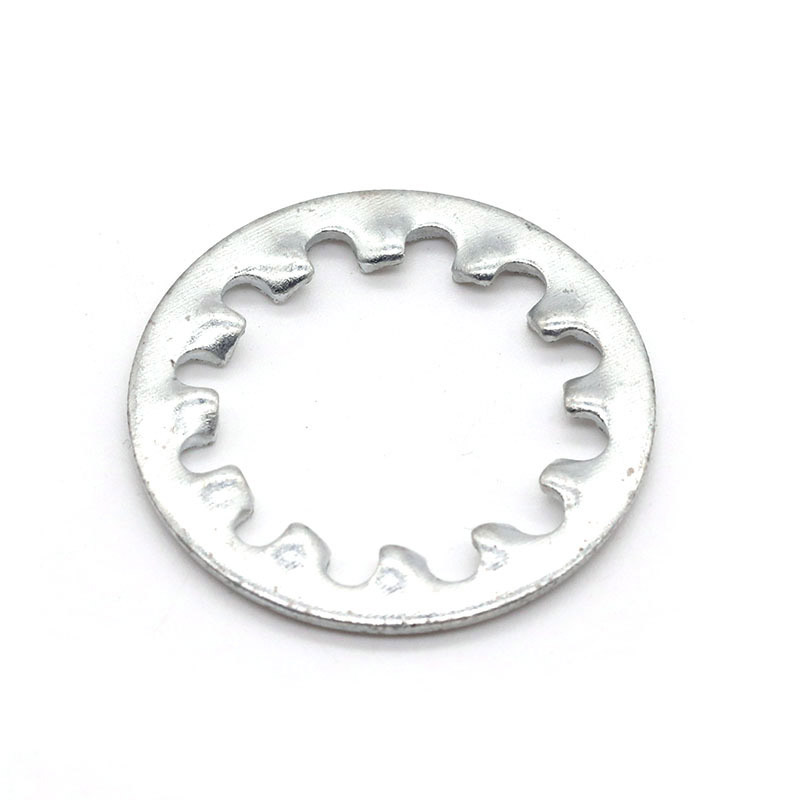

歯付きロックワッシャー

歯付ロックワッシャーは大きく分けて標準タイプ（AWタイプ）と重量タイプ（IOWタイプ）に分かれます。それらの主な違いは、ギア形状の深さと強度にあります。

（1）AW型

コア機能: より高密度の内歯ギア設計を採用し、負荷を分散します。

ロッキング原理：食い込み時の接触点を増やすことで摩擦を利用し緩みを防止します。

推奨材質：従来の炭素鋼または経済的なステンレス鋼（SUS304など）

耐荷重能力：中・低荷重、軽量固定に適しています。

価格：エコノミータイプ

一般的な用途:歯付き AW タイプ ロックワッシャーは、電子回路、PCB 基板、家庭用電化製品、計器盤、その他の軽負荷装置に適しています。

（2）タイプIOW

主な特徴: 歯はより深く、より鋭く、より厚く、より大きな咬合力を備えています。

ロック原理：歯先で金属表面を「掴んで食い込む」ことにより、機械的なロック力が発生します。

材質:65Mnばね鋼製、硬度HRC 39-50

負荷性能：重荷重や振動の激しい作業環境に最適

コスト機能: 信頼性の高いパフォーマンスを実現する優れた価値

用途:IOW 内部歯付きロックワッシャーは、耐久性の高い部品に最適です。自動車のシャーシやエンジン、産業機械、建設昇降機などに幅広く使用されています。

簡単に言えば、標準 AW と強力 IOW のどちらを選択するかは、主にボルトにかかる応力によって決まります。電子機器や家電製品などの軽負荷の用途には、通常の AW タイプで十分であり、より予算に優しいです。

自動車や大型産業機械など、振動や衝撃の強い現場では、ボルト接合部を確実に固定できるIOW高耐久タイプをご使用ください。

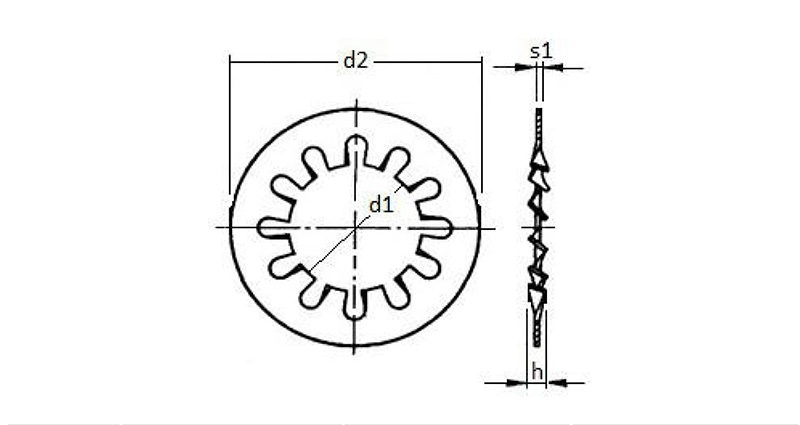

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
提供される情報と図面は参照のみです

知りたいかもしれません

（1）自動車エンジンの取り付けはどの形式にすればよいですか？

IOW 内歯ロックワッシャーを使用することをお勧めします。ネジの緩み止めに効果を発揮します。

（2）両方のスタイルのステンレス鋼バージョンはありますか?

もちろん。 AW タイプと IOW タイプはどちらも、A2/304 グレードや A4/316 グレードなどのステンレス鋼で供給できます。

（3）IOWタイプとAWタイプの硬さの違いは何ですか？

炭素鋼 AW 標準ワッシャーの硬度は通常 HRC 35 ～ 45 です。耐久性の高い IOW 炭素鋼バージョンはより硬く、一般的に硬度は HRC 42 ～ 50 です。
