メトリックスクエアヘッドボルト

メトリックスクエアヘッドボルトは、メトリック測定システムに準拠し、独特の正方形のヘッドを特徴とする特定のタイプのファスナーです。 Xiaoguo®は、産業用ファスナーの専門的なメーカーおよび輸出業者です。

モデル:ASME/ANSI B18.2.3.10M-1996

お問い合わせを送信

製品説明

メトリックスクエアヘッドボルトは、正方形のヘッドを備えた特別なねじ付きファスナーです。ほとんどは、DIN 478やDIN 479などのISOメトリック標準に従います。

メトリックスクエアヘッドボルトは、ヘックスヘッドボルトほど人気がありませんが、独自の形状が明らかに必要ないくつかの作業シナリオでは、依然として必要なコンポーネントです。多くの場合、古いマシン、木材の建設、またはトルクをよく伝達している低プロファイルヘッドが必要な場所でそれらを見つけることがよくあります。それらは、物事を延ばすための信頼できる古い学校の方法です。

製品の利点

メトリックスクエアヘッドボルトの主なプラスは、ツールが少し摩耗している場合でも、それらを締めても簡単に丸く丸くないことです。正方形のヘッドにより、レンチは異なる角度からそれらをうまく握り、ヘックスキーが収まらないタイトな場所に簡単に取り付けられます。

彼らはまた、通常のヘックスボルトよりも低く座り、それらを否定すると、表面と一緒に座ることができます。彼らの古典的な外観は、修復作業にも最適です。これらのものには明らかな特徴があり、維持が困難な、または特に狭い場所に特に適しています。

材料グレード

メトリックスクエアヘッドボルトは、通常、炭素鋼4.6、8.8、10.9などの材料グレードで提供されます。ストレスが高い仕事に必要な場合は、10.9グレード（高張力）が強いため、良い選択です。また、ステンレス鋼（A2/A4）と合金鋼のオプションもあります。これらは、錆に抵抗するため、またはより高い仕様が必要な場合に適しています。

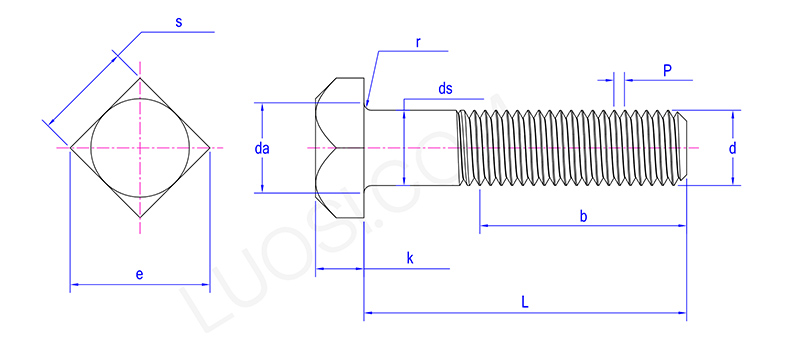

製品パラメーター

月	m6	M8	M10	M12	M16	M20	M24	m30
P	1	1.25	1.5	1.75	2	2.5	3	3.5
DS Max	6.48	8.58	10.58	12.7	16.7	20.84	24.84	30.84
ds min	5.52	7.42	9.42	11.3	15.3	19.16	23.16	29.16
s max	10	13	16	18	24	30	36	46
s min	9.64	12.57	15.57	17.57	23.16	29.16	35	45
とマックス	14.14	18.38	22.62	25.45	33.94	42.42	50.91	65.05
e min	12.53	16.34	20.24	22.84	30.11	37.91	45.5	59.8
Kマックス	4.38	5.68	6.85	7.95	10.75	13.4	15.9	19.75
k min	3.62	4.92	5.95	7.05	9.25	11.6	14.1	17.65
はいマックス	7.2	10.2	12.2	14.7	18.7	24.4	28.4	35.4
r min	0.25	0.4	0.4	0.6	0.6	0.8	0.8	1
