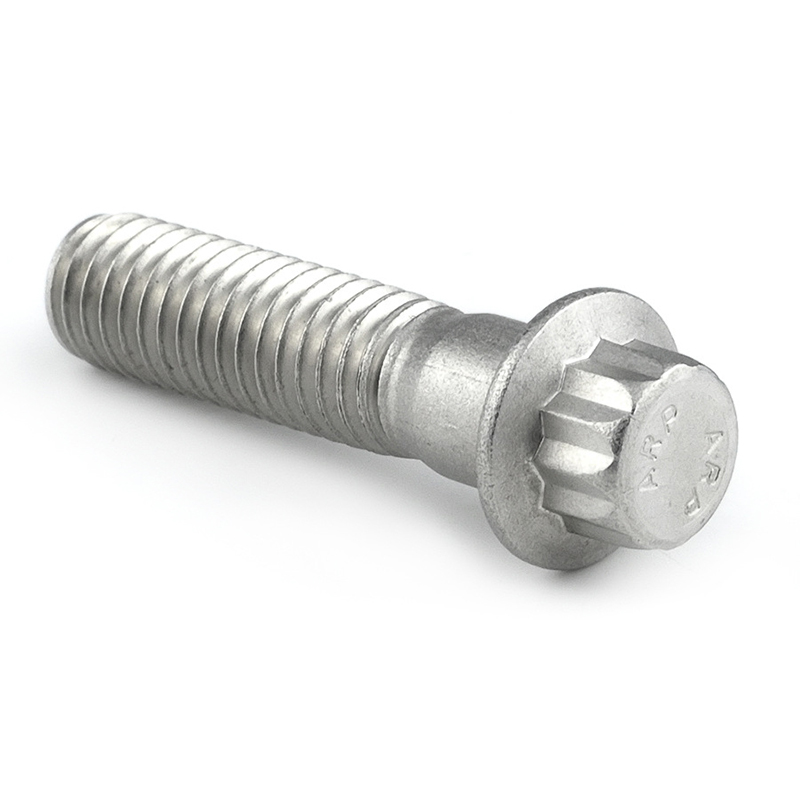

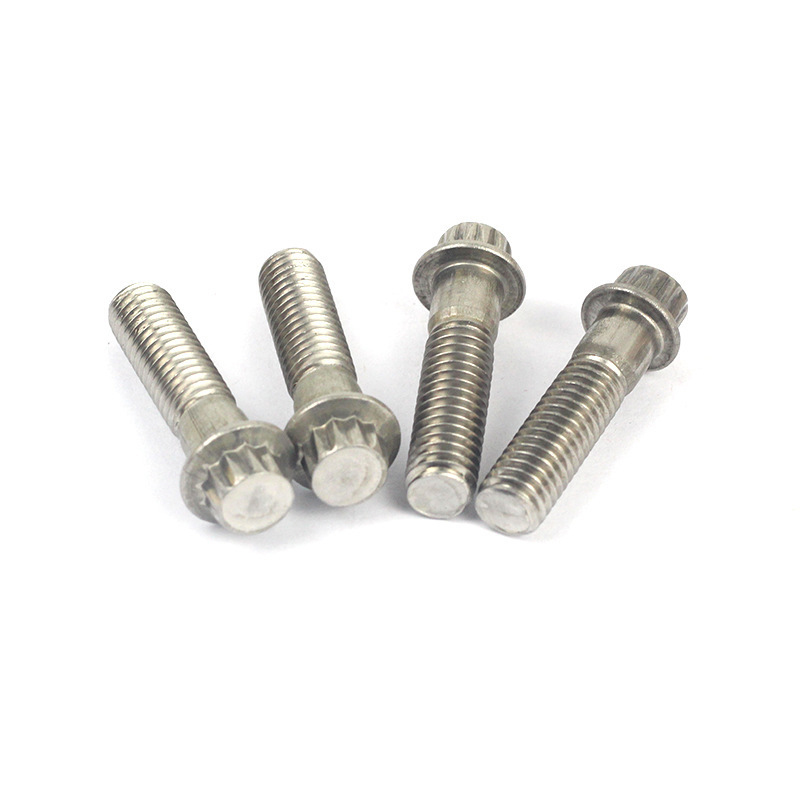

メートルタイプ F 12 ピオンフランジねじ

メートルタイプの F 12 ピオンフランジねじは、より大きなトルクを提供し、滑らずに確実に締め付けます。家具の固定や機械の組み立てなどに使用できます。 Xiaoguo® は長年の経験を持つプロのファスナーメーカーであり、お客様のニーズに合わせてカスタマイズできます。

お問い合わせを送信

製品説明

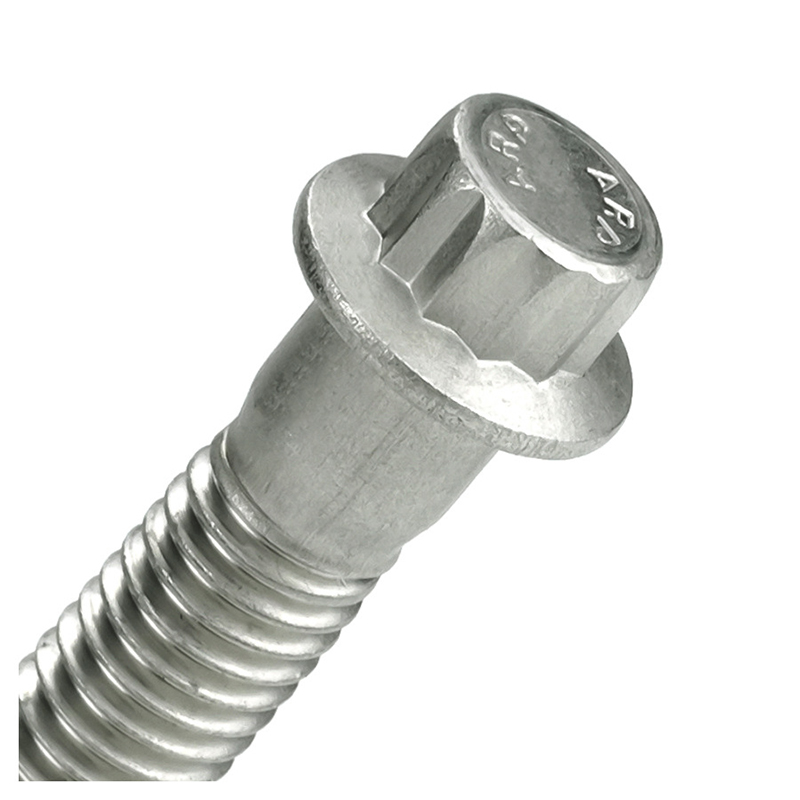

メートルタイプ F 12 ピオンフランジねじの頭部デザインは非常に特殊で、12 個のコーナーがあります。その底部にはF型のフランジプレートがあります。このフランジプレートは大型のガスケットに相当し、被接続材との接触面積を増やし、接続をより安定させることができます。

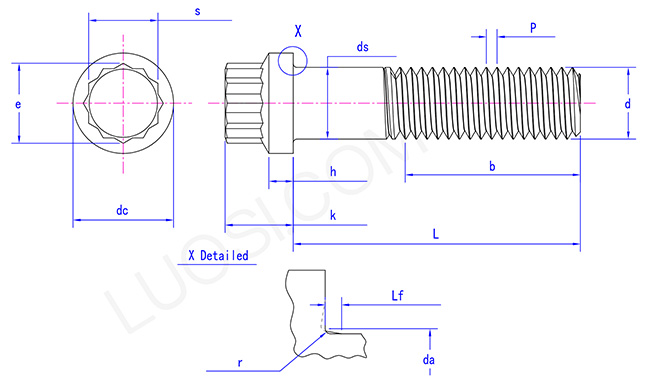

Metric type F 12-Piont flange screw

特徴

メートルF型12角フランジねじの特長は、独自の12角＋F型フランジプレート構造です。 12本のコーナー部により力のかかる箇所が増え、より正確でスムーズな締め付け作業を実現します。 F型フランジは圧力を分散するだけでなく、固定材へのネジの沈み込みを防止し、接続の安定性をさらに高めます。

メトリックタイプ F 12 ピオンフランジねじ、鋸歯状フランジ付き。締め付けると、これらの歯が表面に食い込み、振動による機械装置（コンベアベルトローラーやポンプブラケットなど）の緩みを防ぎます。余分なロックワッシャーを追加する必要はありません。

メートルタイプ F 12 ポイントねじは、凹凸のある表面に素早く取り付けられます。鋸歯状の底部は小さな欠陥を補うことができます。滑らかなフランジが滑り落ちてしまう可能性があるため、鋳鉄やテクスチャードメタルにボルトを接続する場合に非常に便利です。そのグリップ力はより強力です。鋸歯状の底部は金属を埋め込むことができ、滑らかなフランジタイプのネジよりも振動に強いです。農機具やコンプレッサー基部などに多く使用されています。

製品パラメータ

月	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds マックス	5	6	8	10	12	14	16	20	24	30	36
DS分	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
最大	5	6	8	10	12	14	16	20	24	30	36
分	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
分	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
直流最大値	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC最小	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
最大時間	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
分	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
kmax	5	6	8	10	12	14	16	20	24	30	36
k分	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
ダマックス	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf 最大値	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r分	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

メートルタイプ F 12 ピオンフランジねじは、損傷した穴の修復に適しています。鋸歯状の構造は、摩耗したネジ部のアンカーとして機能し、メンテナンス前の古い機器の一時的な固定として使用できます。熱サイクルに耐えることができます。鋸歯状のフランジは金属が膨張または収縮してもグリップを維持するため、排気マニホールドやオーブンのコンポーネントに非常に適しています。
