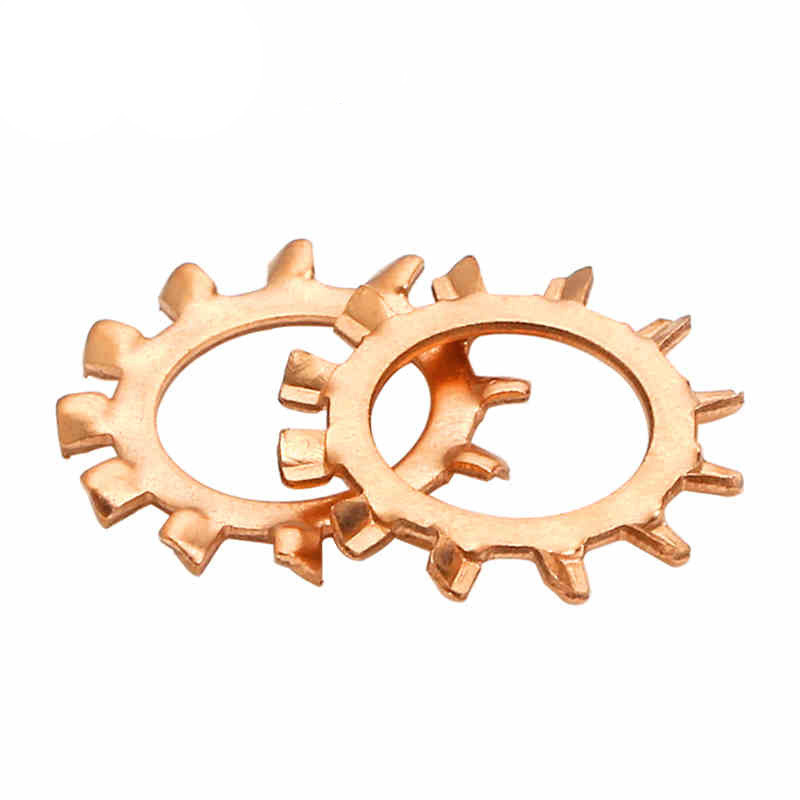

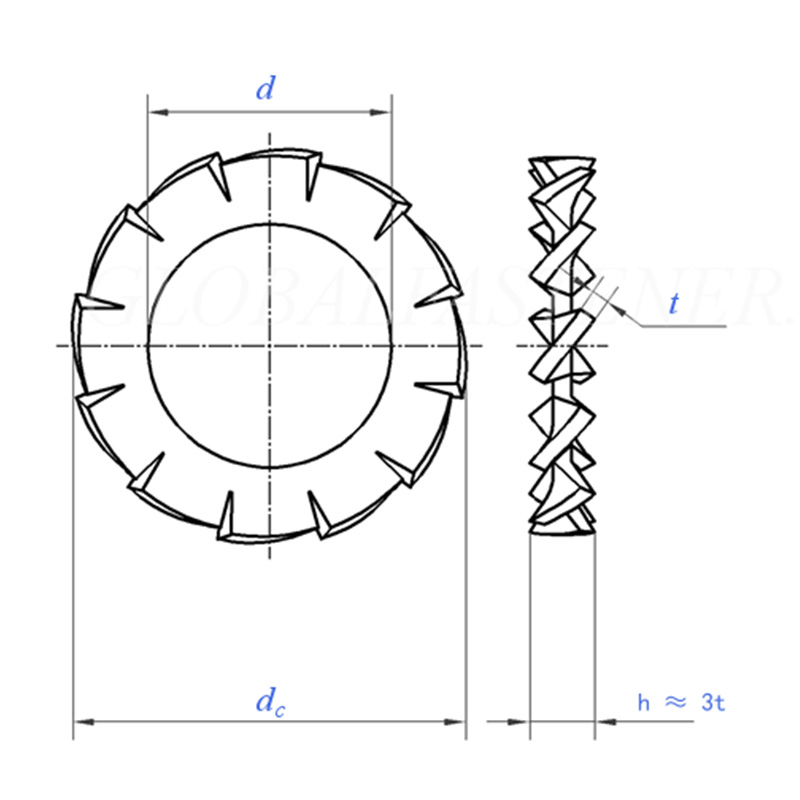

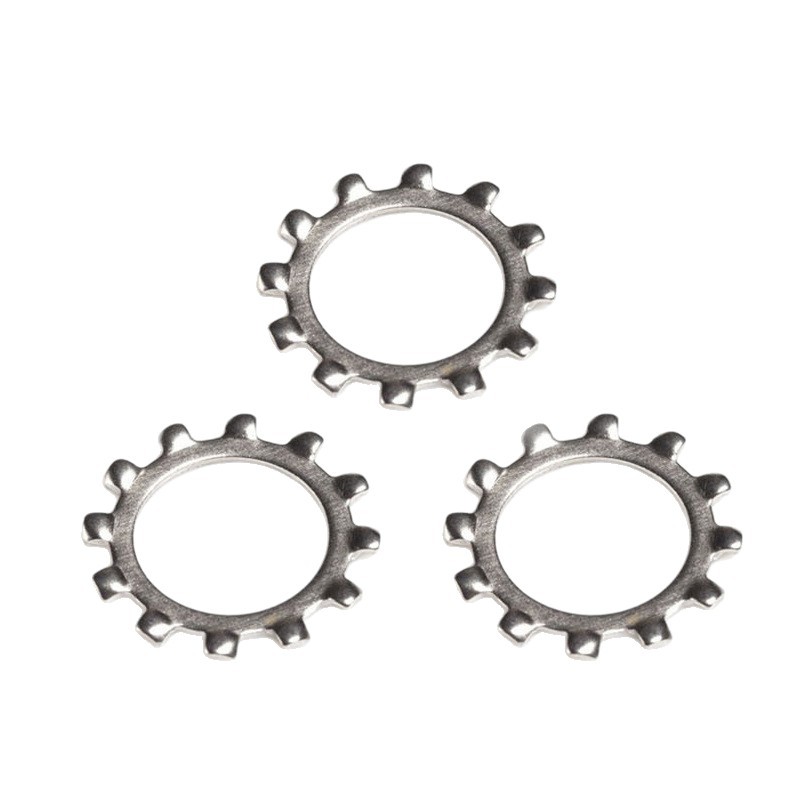

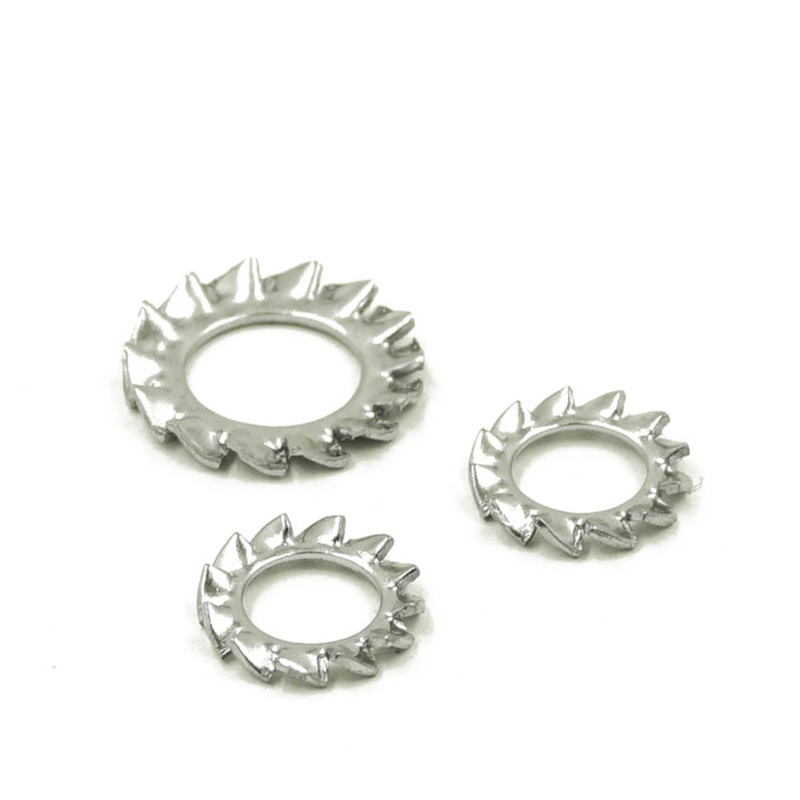

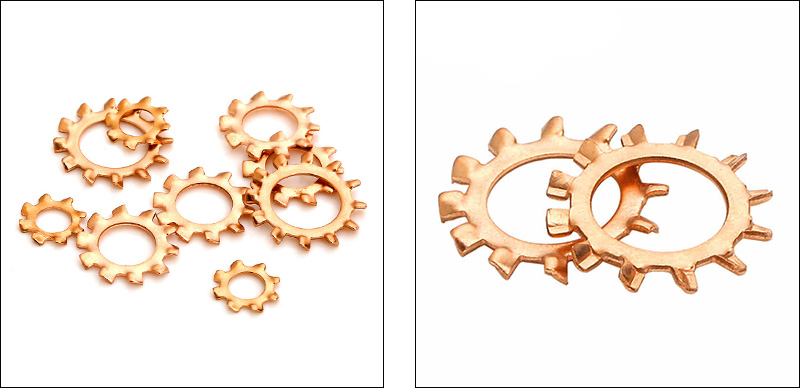

外側鋸歯状ロックワッシャー

外鋸歯状ロックワッシャーは、歯形構造、耐荷重、特殊機能などの観点から主に種類が分類されています。

（1）DIN 6798

DIN 6798 規格は、外側鋸歯状ロックワッシャーの最も広く使用されている仕様であり、主に次の 3 つの形式で構成されています。

①外側セレーション止めリング

歯は外輪上にあり、重なるように配置されており、接触面積が最大になります。

②内側鋸歯状ロッキングリング

内輪に歯があり小頭ねじに適しています。

③円錐リブ付きロッキングリング

円錐構造、皿穴角度90°

（2）BW vs EOW

外鋸歯状ロックワッシャーは、荷重の強度区分により標準形と強力形に分けられます。

①BWスタンダードタイプ

一定の歯深さで、通常の工業用途や一般的な組立作業に適しています。一般的な用途:電子製品、一般機械、自動化機器。

②EOW高耐久タイプ

歯が深く、緩み防止性能が優れているため、振動や荷重が大きい場所に適しています。一般的な用途: 自動車部品、高振動機械、建設プロジェクト、鉄骨構造物。

（3）特殊機能

①EOWオーバーラップ

特殊なオーバーラップ歯構造で、比較的弱いトルクの用途向けに特別に設計されています。一般的な外歯タイプに比べ、凹凸のある支持面に適し、接触面積が大きく、荷重分散に優れています。

②広帯域・狭帯域

さまざまなアプリケーション空間の要件に従って、さまざまな接触面積の要求を満たすために (RDEFL/RDIFL) および (RDIFS) が提供されます。

③両歯ワッシャー RDD

内面と外面の両方に鋸歯状の加工が施されており、より高い緩み防止要件が必要な用途に適しています。

よくある質問

（1）外鋸歯状ロックワッシャーは高振動に効果がありますか？

はい、外歯ガスケットは内歯ガスケットよりも歯間の接触面積が大きく、かみ合いが深いため、高振動環境に適しています。

（2）歯はアルミやプラスチックなどの柔らかい素材を傷つけませんか？

それは正しい。鋭い歯が柔らかい材料に食い込み、へこみや亀裂さえも残します。アルミニウム部品の場合、緩衝の役割を果たすために、ロックワッシャーとワークピースの間に平ワッシャーを入れることができます。プラスチック部品の場合は、外歯ワッシャーを直接使用しないでください。内歯ワッシャーを選択するか、代わりに大きな平ワッシャーを使用することをお勧めします。

（3）ばね鋼製外鋸歯状ロックワッシャーの代表的な硬さはどれくらいですか？

熱処理後の硬度は通常 HRC 40 ～ 50 (約 400 ～ 530 HV) になります。
