歯付きロックワッシャー 内歯

外歯と内歯のロッキング ガスケットは、異なる用途シナリオ向けに設計された 2 つの類似した製品です。歯付きロックワッシャーの内歯はより「穏やか」ですが、外歯のガスケットはより「攻撃的」です。両者の主な違いは歯の位置にあり、それによってそれぞれの専門分野が決まります。

比較 歯付きロックワッシャー 内歯 外歯

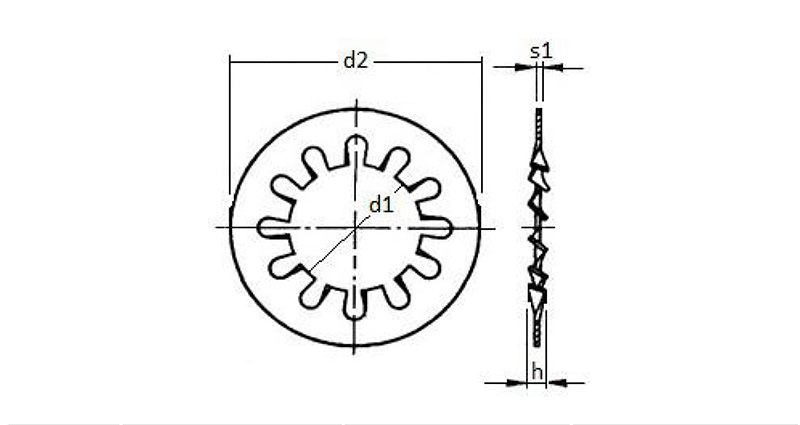

外観と歯の形状 歯はガスケットの内輪にあり、内側に向かって伸びています。 歯はガスケットの外輪にあり、星のように外側に伸びています。

ゆるみ止め原理 締付け時、内輪の歯がねじ頭やボルト頭の下面に食い込み、ゆるみ止めの摩擦力が発生します。 締め付ける際、外輪の歯が締結具の頭の下の面と接続部品の取り付け面に同時に「食い込み」ます。

主な利点 ワークに損傷を与えない: 外輪は滑らかで、設置面に傷を付けたり損傷したりしません。 より強力なゆるみ止め性能: 両面連動により、特に振動や強いねじり荷重がかかる用途に適しています。

適応ネジの種類 主に頭の小さいネジに使用されます 頭の大きいネジに適しています

主な使用シーン 自動車の内装部品やパネル、精密電子機器、家電製品などに多く使用されており、重機、シャーシ、大型電力機器、高振動に耐える産業機械など、より強い締め付け力が必要な分野で広く使用されています。

インストール手順

歯付きロックワッシャーの内歯の取り付けは非常に簡単です。重要な点は、方向が正しいことです。

（1）仕様を確認する

歯付きロックワッシャーの内歯の内径がボルトの直径と一致していることを確認してください。

ガスケットの歯に傷や変形がないか確認してください。

（2）接触面の清掃

ボルト頭の底面やワーク表面に付着した油分、塗料、鉄粉等を拭き取ってください。

電気接地に使用する場合は、ガスケットの歯が塗装または酸化層を貫通できることを確認してください。

（3）ワッシャーを置きます（方向が重要です）

歯付きロックワッシャーの内歯をボルトに取り付けます。

歯の表面はボルトの頭またはナットの方向を向いている必要があります (つまり、歯は締め付けられるコンポーネントの表面の方向を向いている必要があります)。

滑らかで平らな表面はボルト頭の外側に面しています。

（4）ボルトを差し込みます

ワッシャーを付けたボルトをワークの穴に通します。

ナットまたはボルトを手で事前に締めて、ねじ山が正しく位置合わせされていることを確認します。

（5）締める

トルクレンチを使用し、標準トルク値でボルトを締め付けてください。

締め付けプロセス中、歯は自動的に接触面にかみ合います。

追加のトルク調整は必要ありません。標準トルクで十分です。

（6）チェック

電気接地用途の場合、マルチメータを使用してガスケットの両側の導電率を測定し、歯がコーティングを貫通していることを確認できます。

よくある質問

（1）輸出用の梱包はどのように行われますか？

内箱はビニール袋と紙箱で構成され、外箱は標準的な輸出用カートンとパレットで構成されます。各歯付きロックワッシャーの内歯には独立した保護はありませんが、輸送中に互いに傷がつかないように梱包するのに十分です。

（2）内歯ロックワッシャーは皿ネジに使用できますか？

はい、ただし、歯の表面は引き続きワークピースに面する必要があることに注意する必要があります。皿ねじの頭部は円錐状になっているため、座金の内歯が頭部底面に十分に接触せず、ゆるみ止め効果が若干劣る場合があります。
