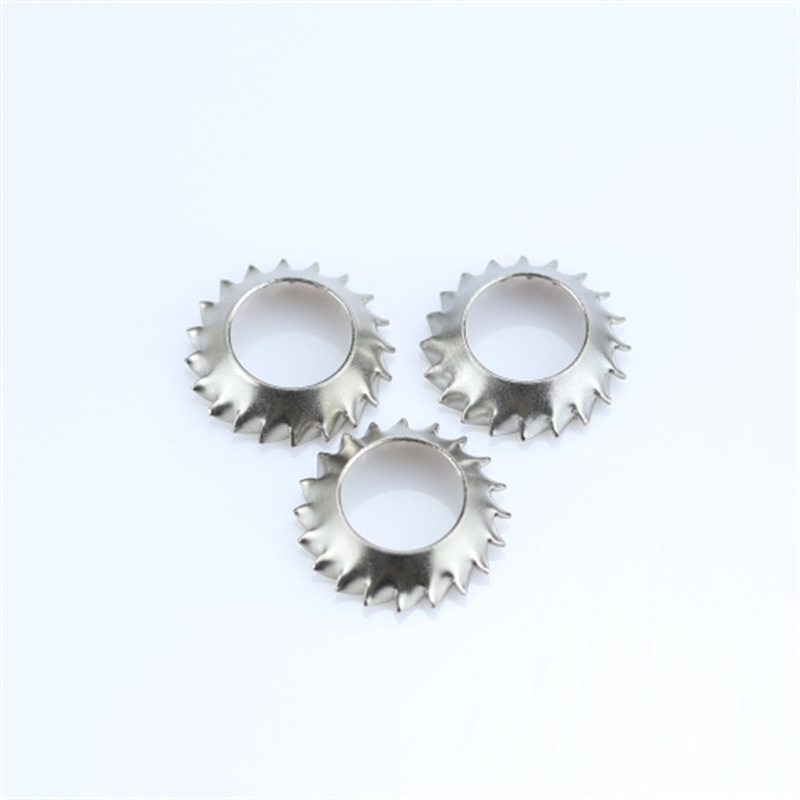

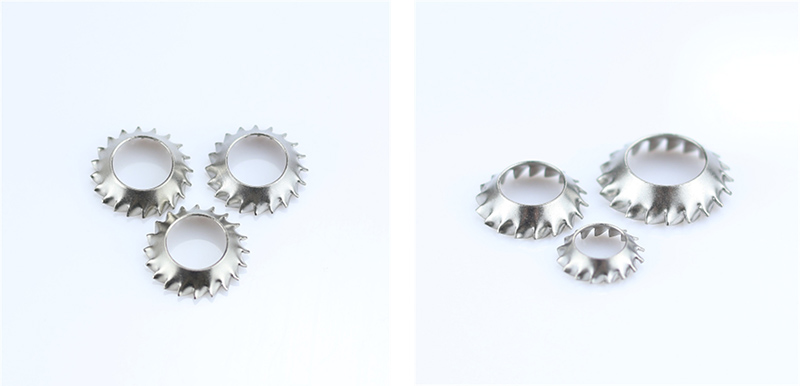

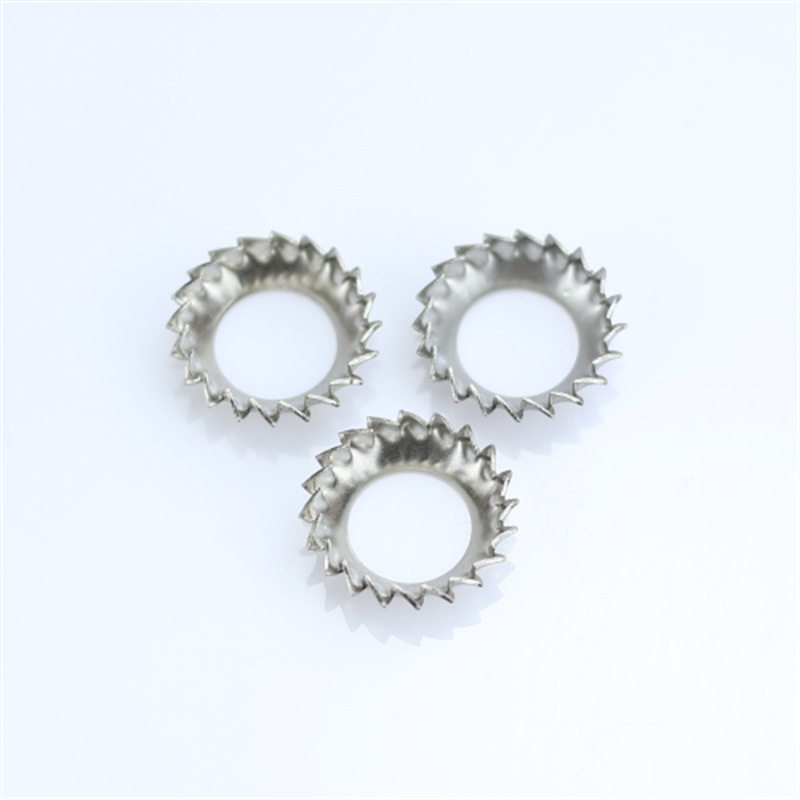

歯付ロックワッシャー 皿穴付き

このタイプの皿穴付き歯付ロックワッシャーの構造は、その主要な特徴によって理解できます。各部品が連携してスムーズな取り付け、弾力性のある事前締め付け、強力な緩み止めを実現します。

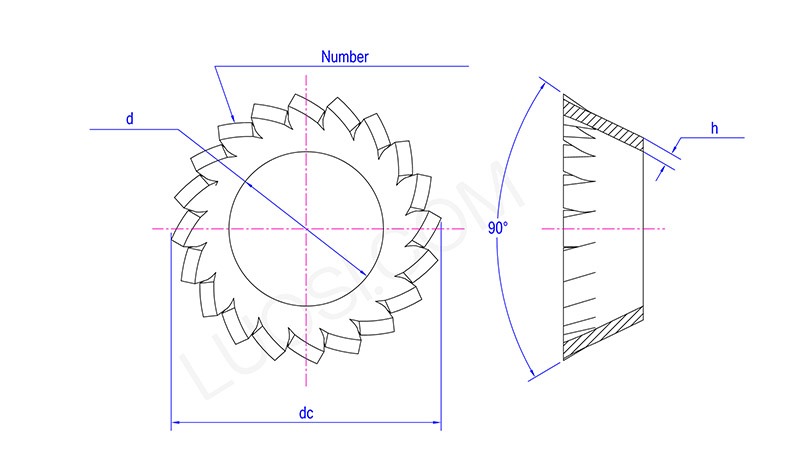

皿穴プロファイル

皿穴付き歯付きロックワッシャーの内穴は、標準皿ネジの円錐角に合わせて、45°の標準皿面取り加工が施されています。十字皿ネジ、皿六角ネジに適しています。

取り付けの際、ワッシャーはワークの皿穴に完全に挿入され、ねじ頭がワークの表面と同一面またはわずかに低くなるようにします。

機能：組立面は突起物がなく平滑で、触れたときに不快感を与えず、他の部品と干渉しないことを保証します。

円錐形 / 皿状ボディ

皿穴付き歯付きロックワッシャーは、自由状態では円錐形の傘のような構造（特定の設計に応じて、中央が高く端が低い、または中央が低く端が高い）を持ち、弾性変形する固有の能力を備えています。

ネジを締めると円錐構造が平らになり、軸方向の反発力が継続的に発生します。

機能: 弾性予圧を与え、熱膨張、摩耗、材料の変形によって生じる隙間を補償し、ボルトの緩みを防ぎます。

外部鋸歯状歯

皿穴付歯付ロックワッシャーの外周には、放射状に鋭い歯が均一に配列されています。歯の形は鋭く規則的で、歯の先端が外側に向いています。

締め付け時に歯がワークの表面（または接触する金属面）に食い込み、複数点の機械的ロックを形成して摩擦抵抗を大幅に高め、ネジの回転や緩みを根本原因から防ぎます。

機能：振動や衝撃による回転緩みに強い。

歯は塗装、酸化層、またはコーティングを突き破り、それによって電気的な接地経路が形成される可能性があります。

統合された閉ループ本体構造

ピース全体に開口部や接合部がなく、1 回のスタンピングプロセスで形成されます。均一に応力がかかり、壊れる可能性は低いです。長期の振動条件下でも強い構造安定性を備えています。

フラットな支持ベース面

ワークと接触する底面はバリのない滑らかな平面です。板金、アルミ、塗装部品、プラスチック部品などを傷つけず、精密かつ美観の高い組み立てに適しています。
