U3 タイププロジェクション溶接スタッド

タイプ U3 プロジェクション溶接スタッドは鋼表面に簡単に溶接でき、メートルねじは標準ナットに完全に適合します。金属プロジェクトでの素早い接続に非常に適しています。 Xiaoguo® サプライヤーは、IFI 148-1-2002 の基準に厳密に従っています。

モデル:IFI 148-1-2002

お問い合わせを送信

製品説明

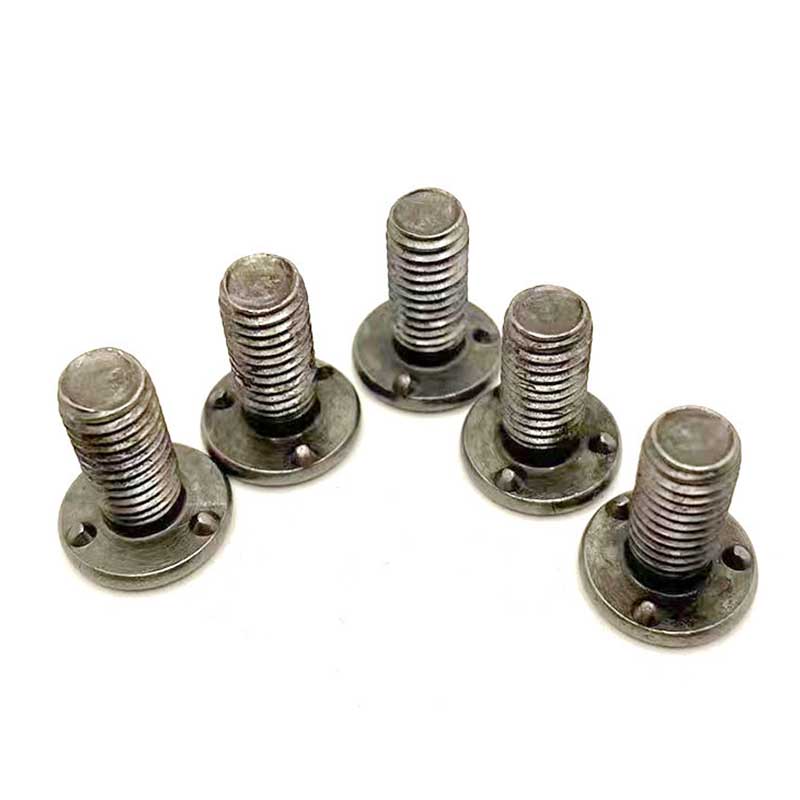

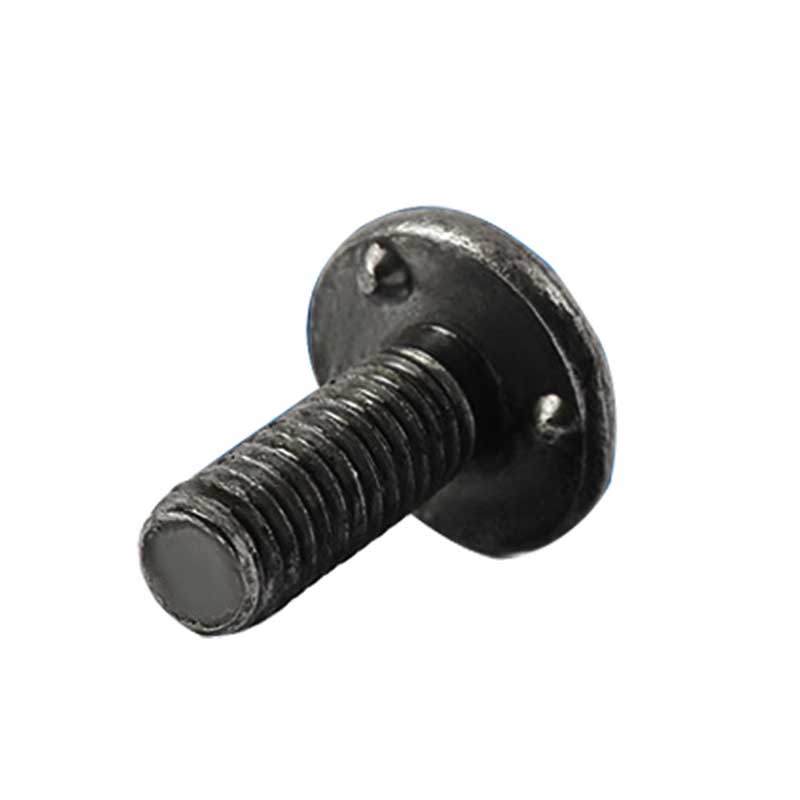

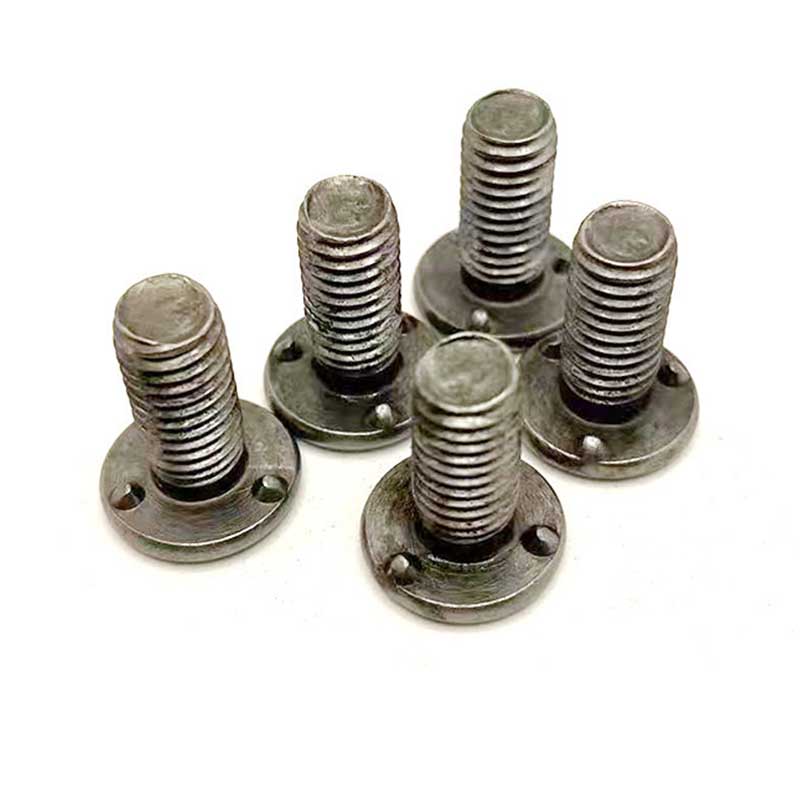

タイプ U3 プロジェクション溶接スタッドは、溶接設備用に特別に設計された締結部品です。外観上、このスタッドの頭部の下には対称に3つの小さな突起があり、この3つの突起が溶接の重要な構造となっています。

アプリケーションとパラメータ

月	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
DKマックス	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK分	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
kmax	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K分	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 最大	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 私の	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
最大時間	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H分	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
rmax	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

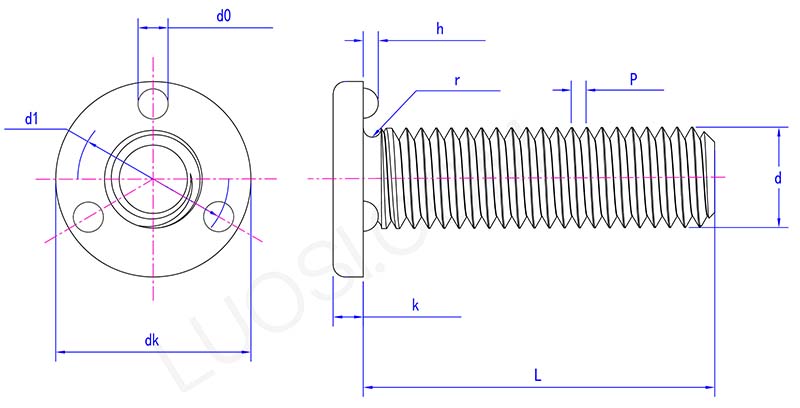

Type U3 projection weld stud parameter

タイプ U3 プロジェクション溶接スタッドは、トレーラーのワイヤーハーネスの固定に使用できます。ケーブルタイがトレーラーのワイヤーハーネスに引っかかる問題を解決できます。 12 インチごとにトレーラーフレームに直接溶接します。環状の溶接リングがしっかり溶けて溶接速度が速いです。クランプ式ワイヤーハーネス固定具は、穴あけ加工をせずにスタッドに固定されます。悪路においては接着サポートよりも優れた耐震性能を発揮します。

タイプ U3 プロジェクション溶接スタッドは、ソーラーパネルブラケットの構築に使用されます。薄い波形の屋根にソーラーレールを設置する場合、雨漏りを防ぐことができます。ソーラーレールを屋根パネルを通して下の母屋に溶接します。ホットメルトシールにより水の浸入を防ぎます。ガイドレールはスタッドに直接ボルトで固定してください。

コンベアレール固定用のタイプ U3 プロジェクション溶接スタッド。薄枠のガイドボルトが落ちてしまったのでブラケットの補強に使えます。フレームに沿って18インチごとに溶接します。ガイドレールをスタッドにボルトで固定します。食品工場の糸外れによるダウンタイムを軽減します。
