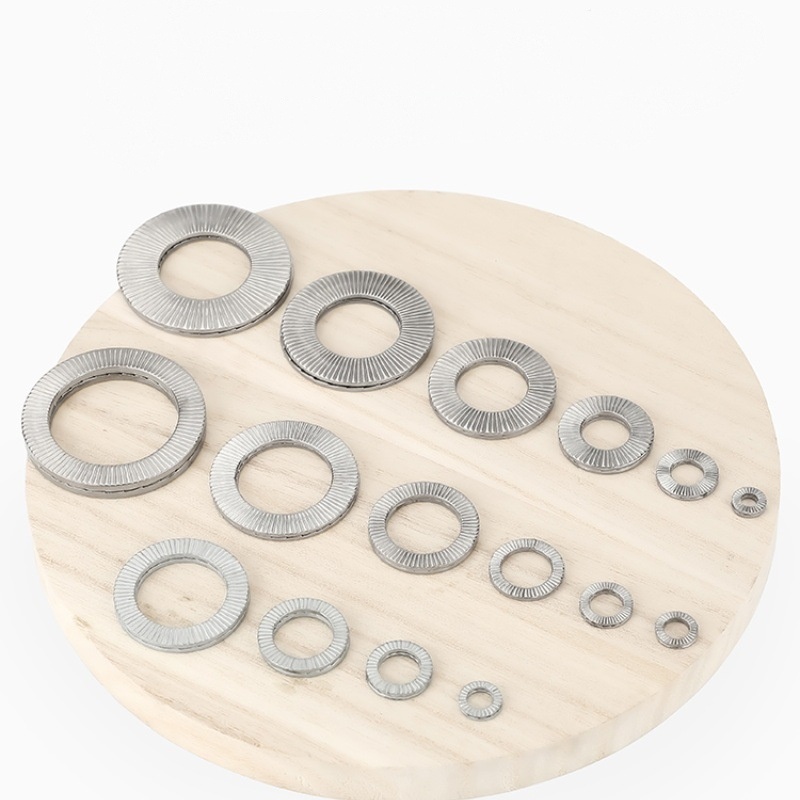

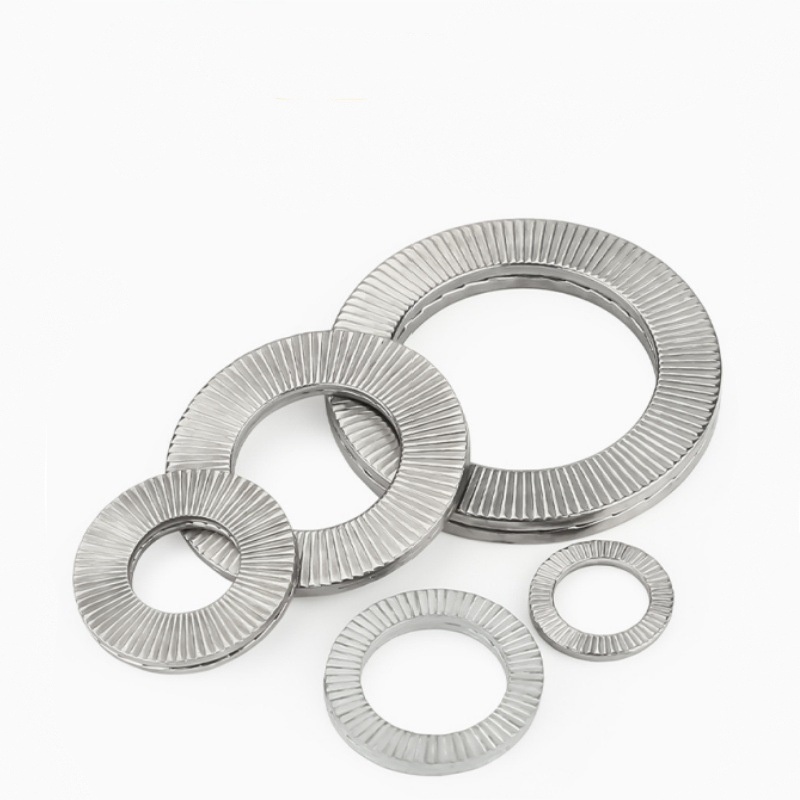

揺動しない二つ折りセルフロックワッシャーは、揺れ、温度変化、または移動荷重によってボルトやナットが緩むのを防ぐために作られた特別な留め具です。振動に対してしっかりと固定するために 2 つの方法で機能し、余分な接着剤やねじ山、その他の固定ツールは必要ありません。まさにこれが、過酷な環境における重要なコンポーネントに不可欠な理由です。結局のところ、安全性と信頼性が中核的な要件なのです。これらのコンポーネントは、メンテナンスの頻度を効果的に削減するだけでなく、故障の可能性を根本的に軽減し、安定した機器の動作のための強固な基盤を提供します。
| 月 | Φ5 |
Φ6 |
Φ8 |
Φ10 |
Φ12 |
Φ14 |
Φ16 |
Φ18 |
Φ20 |
Φ22 |
Φ24 |

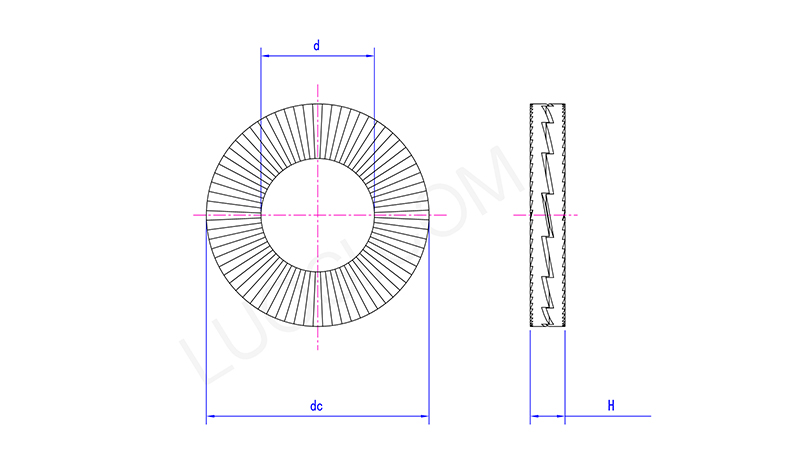

| dmax | 5.5 | 6.6 | 8.8 | 10.9 | 13.2 | 15.4 | 17.2 | 19.7 | 21.6 | 23.6 | 25.5 |
| d分 | 5.3 | 6.3 | 8.6 | 10.5 | 12.8 | 15 | 16.8 | 19.3 | 21.2 | 23.2 | 25.1 |
| 直流最大値 | 9.2 | 11 | 13.7 | 16.8 | 19.7 | 23.2 | 25.6 | 29.2 | 30.9 | 34.7 | 39.2 |
| DC最小 | 8.8 | 10.6 | 13.3 | 16.3 | 19.3 | 22.8 | 25.2 | 28.8 | 30.5 | 34.3 | 38.8 |
| H 最大値 | 2.05 | 2.05 | 2.75 | 2.75 | 2.75 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 | 3.65 |
| H分 | 1.55 | 1.55 | 2.25 | 2.25 | 2.25 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 | 3.15 |

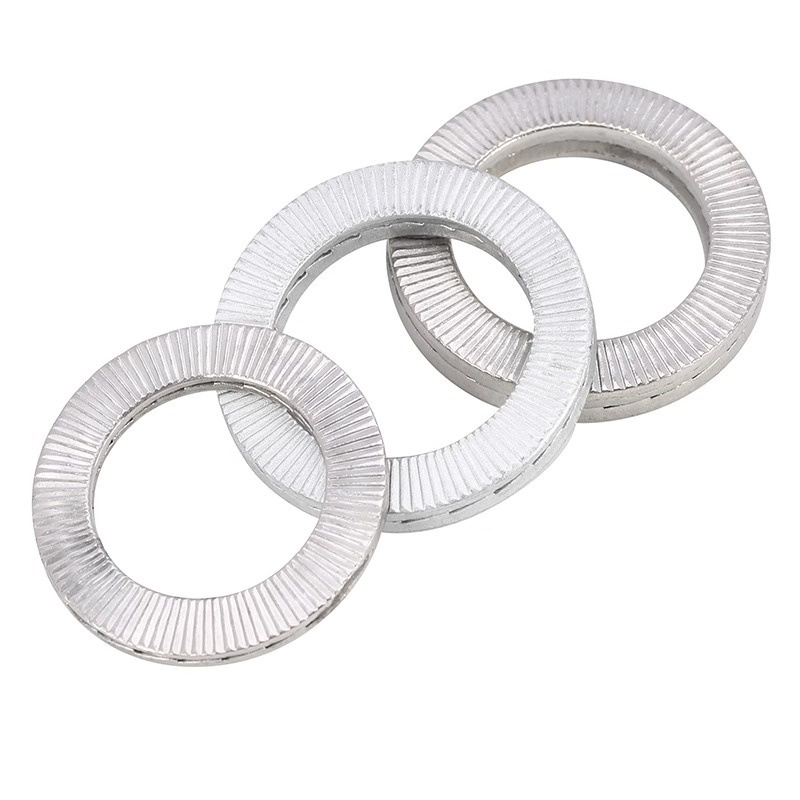

揺るぎない二つ折りセルフロックワッシャーは、2 つの部分からなる設計により機能します。片側には、ブラケットのように、ペアになっている表面に食い込む小さな尾根があります。反対側には盛り上がった傾斜部分または小さなくさびがあります。留め具を締めると、これらの傾斜部分がワッシャーの内側のタブを押し上げ、ボルトまたはナットの頭に対して強力で安定したバネのような圧力を生み出します。この双方向ロックは、摩擦とバネ力の両方を使用して回転を防ぎます。これは他のほとんどの方法よりも優れています。

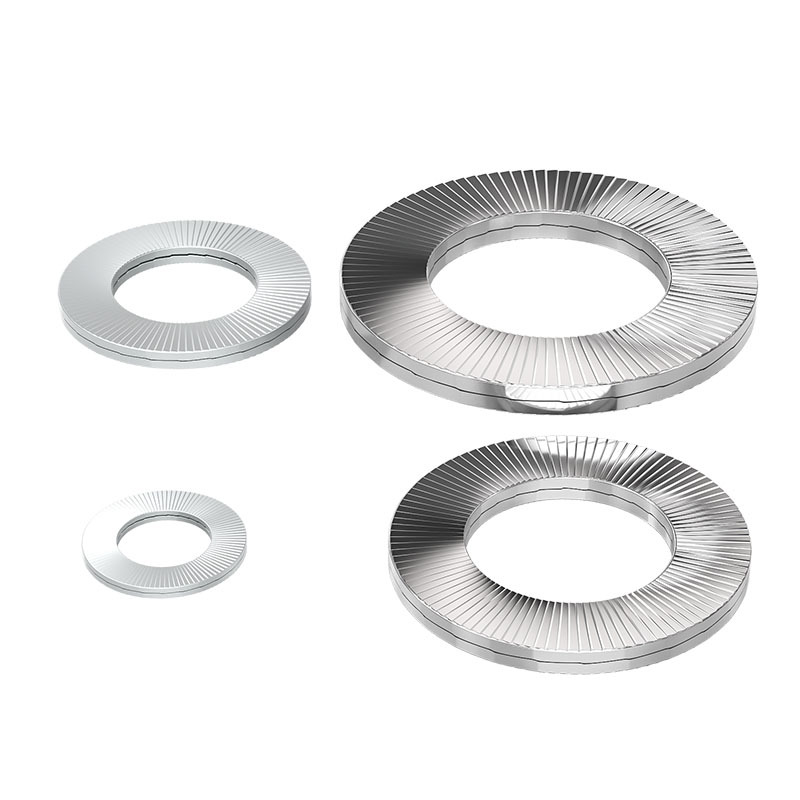

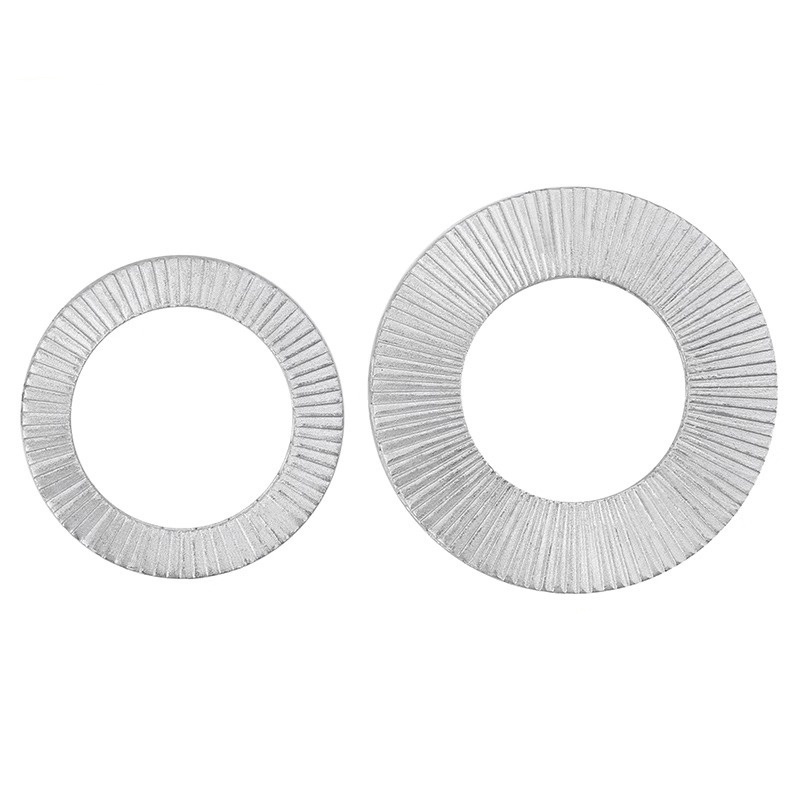

揺動しない二つ折りセルフロッキングワッシャーは、通常のワッシャーとは異なる 2 つのリング構成を備えています。ワッシャーの内輪はネジのように留め具にぴったりとフィットし、外輪は取り付け面にしっかりと押し付けられます。これら 2 つの部品を組み合わせると、大きな摩擦と一定の張力が生じ、振動中でもファスナーが回転したり緩んだりするのを防ぎます。通常の平ワッシャーやスプリングワッシャーよりも優れた効果を発揮します。
