アンカーUボルト

製品定義とコア機能

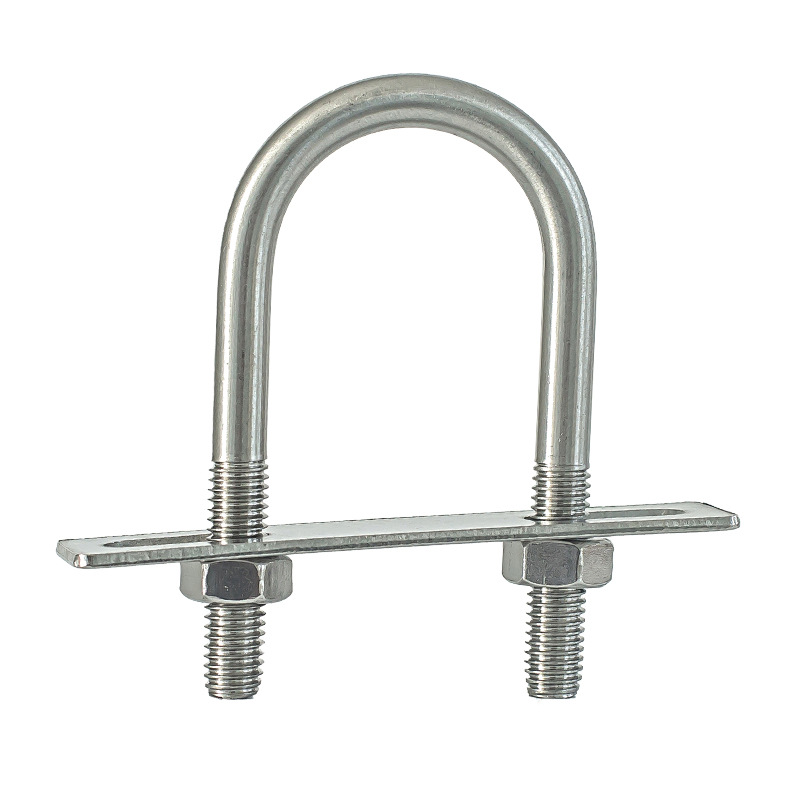

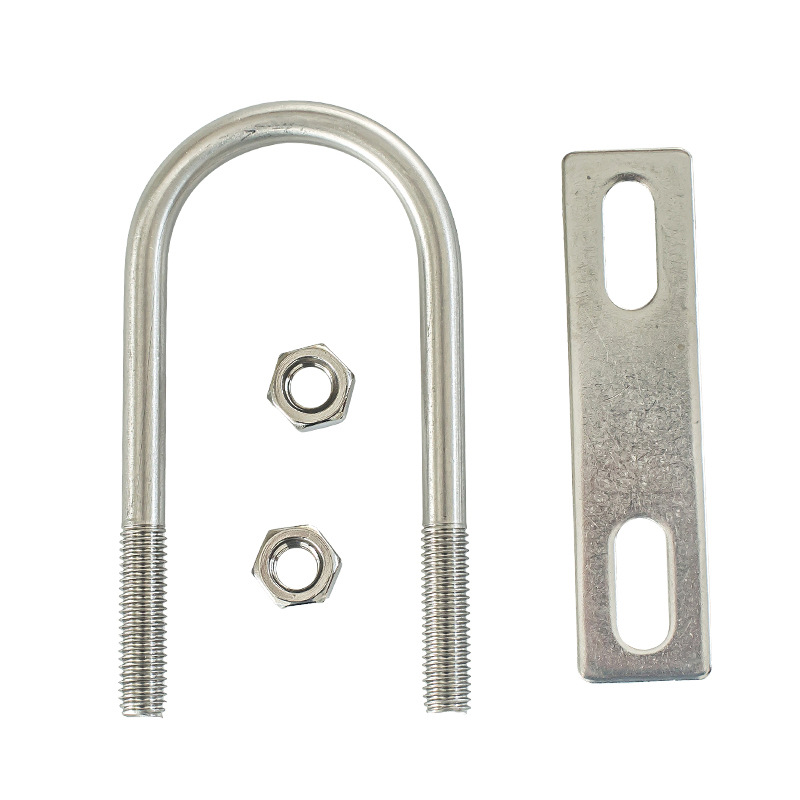

アンカー U ボルトは、グラウンド アンカー U ボルトまたはプレインストール U ボルトとも呼ばれ、文字「U」のような形をしたアンカー留め具の一種です。両端に長いねじがあり、通常はコンクリート基礎にあらかじめ設置されるか、鉄骨構造の基礎に通されます。ワッシャーやナットと組み合わせて、機器や柱、パイプサポートなどをコンクリートや鉄骨造の基礎にしっかりと固定します。

コア機能

これは、建設、橋梁、電力、石油化学などの分野で、機器と基礎の間の強固な接続を実現するために使用される重要なアンカーコンポーネントです。その主な機能は、上部構造物の荷重（張力、圧力、せん断力、曲げモーメント）をコンクリート基礎または地盤に安全に伝達することです。通常の拡張ボルトと異なり、本製品は予め埋め込まれて取り付けられます。コンクリートを流し込む前に型枠の内側に設置され、コンクリートが固まった後は不可逆的な永久アンカーを形成します。

共通材質

以下に、アンカー U ボルトの一般的な材料のリストをまとめました。参照すると便利です。

製品タイプ

アンカーUボルトは施工方法や形状により主に以下の種類に分けられます。

プレーン埋め込み U ボルト: コンクリートに直接埋め込まれ、ねじ端がベース表面上に突き出ています。鉄骨柱や機器ベースの固定に使用します。最も一般的な形式です。

フックエンド付き U ボルト: ねじ端はさらに 90° または 180° 曲げられます。

平底Uボルト：U字部分の底部が円弧ではなく真っ直ぐになっています。断面が四角い部品の固定や、鋼板の下面に密着させて設置する場合に使用します。

通しボルト型Uボルト：鉄骨構造用ベースの予約穴に通し、両端を露出させたU字型ボルトです。上部および下部のナットと組み合わせてクランプを実現し、取り外し可能な接続や高さ調整が必要なシナリオによく使用されます。

不等脚 U ボルト: 異なる長さの脚。傾斜した基礎面への設置や、非対称な固定が必要な特殊な構造物への設置に使用されます。
