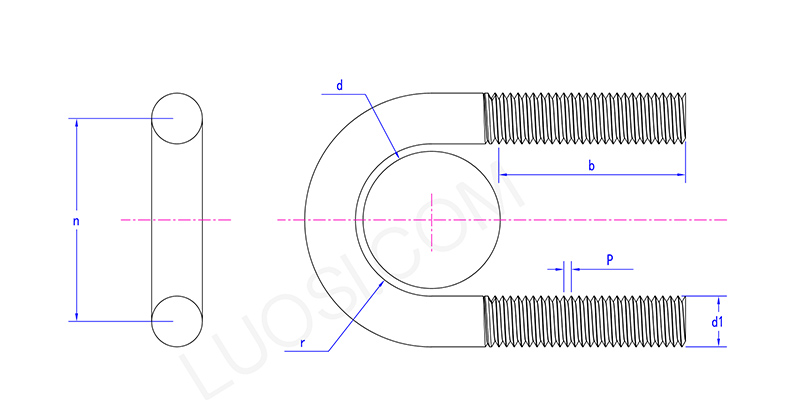

エキゾーストUボルト

表面処理の紹介

排気 U ボルトの表面処理プロセスでは、高温、高湿度、塩水噴霧腐食という 3 つの主要な課題に対処することに重点を置く必要があります。以下に、表面処理の詳細な技術紹介と選択の提案を示します。

（1）ダクロメットコーティング - 優先選択

コアの強み:

優れた耐高温性：300℃までの高温に長期間耐えます。

優れた耐食性：塩水噴霧試験は電気亜鉛めっきの10～20倍となる1,000時間以上の耐久性があります。

水素脆化のリスクなし: このプロセスでは水素イオンが生成されません。

自己修復機能: コーティング内の亜鉛粒子は傷の箇所に陰極保護を提供し、基材の錆を防ぎます。

制限事項:

ダクロメット排気 U ボルトの購入コストは比較的高価です (電気亜鉛めっきのコストの約 2 ～ 3 倍)。

単色（シルバーグレー）で装飾的な要素はありません。

（2）溶融亜鉛めっき、HDG

コアの強み:

厚いコーティング、強力な耐食性：屋外環境での耐用年数は15〜20年に達します。

極めて強力な密着力：合金層が基材に強固に密着し、剥がれにくい。

制限事項:

高温になると柔らかくなりやすくなります。

コーティングが厚い場合: ねじのはめあいの精度に影響を与える可能性があるため、公差マージンを確保する必要があります。

高温耐性性能は平均的です。排気システムの高温条件が継続すると、亜鉛層の酸化が促進され、灰色になり、時間の経過とともに機能しなくなります。

（3）電気亜鉛メッキ

コアの強み:

コストは極めて低いです。

外観は光沢があり、ディスプレイや小売パッケージに適しています。

制限事項:

高温に耐性がない: 亜鉛層は 100°C を超える温度で酸化を促進し始めます。

コーティングは薄く、塩水噴霧に対する耐性が低く、通常 48 ～ 72 時間以内に赤錆が発生します。

（4）亜鉛-アルミニウム拡散コーティング。

コアの強み:

高い接着力：剥がれません。

高温および低温に対する優れた耐性: 使用温度範囲は-200°C ～ 400°C です。

高硬度で優れた耐摩耗性：エキゾーストUボルトの表面硬度はビッカース硬度300～400に達します。

リミタtイオン:

プロセス装置への投資は多額です。

コストは比較的高い（ダクロメットのコストに近い）。

（5）四三酸化鉄皮膜処理・リン酸塩処理

コアの強み:

コストは極めて低いです。

サイズへの影響は極めて小さいです。

吸着油膜により一時的な防錆対策となります。

制限事項:

防食能力はほとんどありません。塩水噴霧試験は、錆び始めるまで約 12 ～ 24 時間しか続きません。

高温に強くなく、耐摩耗性もありません。

極度に乾燥した屋内環境にのみ適しています。

選び方は？

（1）基本原則: 排気システムの高温を考慮すると、ダクロメット コーティングが推奨されます。表面処理の耐熱性と耐食性は、エキゾーストUボルトの長期安定作動の基礎となります。

（2）代替案：コストを最優先に考え、排気系の防食要件が厳しくない場合には、マルチアロイ共メッキや高品質コーティング処理が考えられます。

（3）選定のポイント：使用温度（通常の亜鉛メッキ材は100℃程度で効力を失います）、使用環境（沿岸地域や冬季に塩分が散布される地域では腐食性が強くなります）、コスト予算、国際規格（DIN 3570、ASME B18.31.5など）への準拠の有無などを総合的に評価して選定することが重要です。
