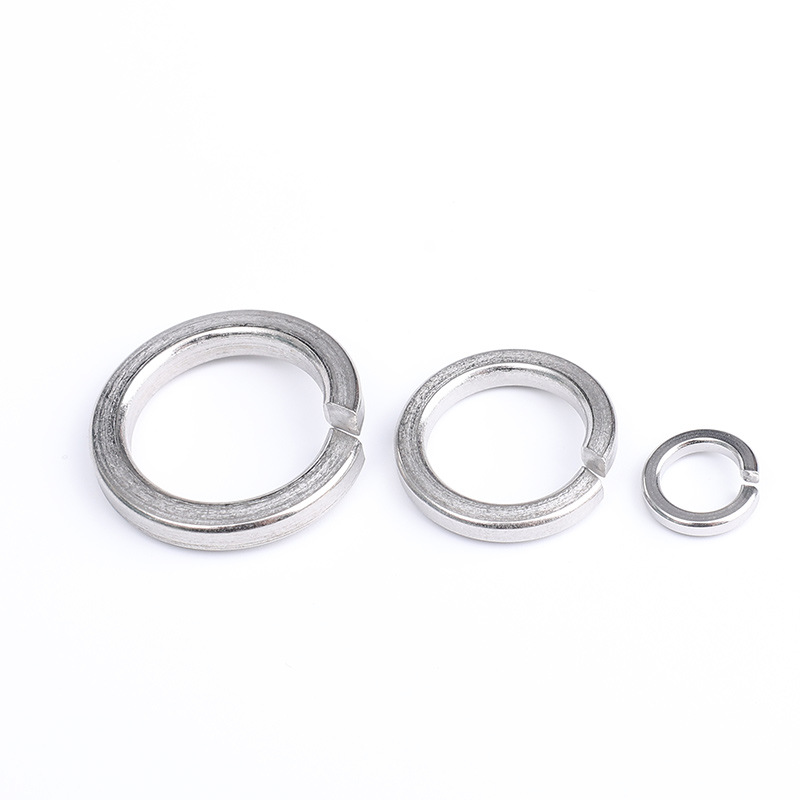

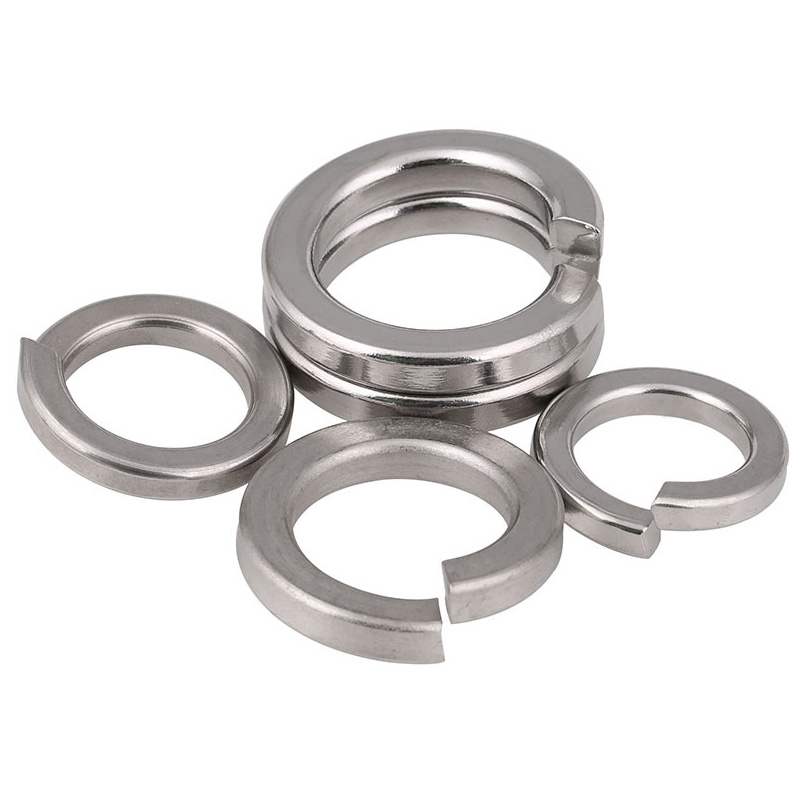

カラーロックワッシャー

Xiaoguo® Factoryが製造するカラーロックワッシャーは、他のゆるみ止め部品に比べて厚みが薄いです。使用すると、より多くのスペースを節約し、占めるスペースが少なくなるため、コンパクトな構造に適しています。

お問い合わせを送信

製品説明

カラーロックワッシャーがゆるみ止め効果を犠牲にすることなく省スペース化を実現できるのは、外径を小さくして狭い場所に設置しやすくするとともに、外径を小さくした場合のゆるみ止め力の損失を物理的に補うために肉厚を厚くするなど、肉厚・外径設計と機能を的確に分離していることにあります。

主な理由: 外径が薄いということは、完全に薄い形状を意味するわけではありません。むしろ、「厚いコアと薄いエッジ」の構成です。

（1）外径（OD）：小さい

止まり穴、内部六角ネジの尾部、または他のコンポーネントに囲まれた狭い領域に安全に取り付けます。

（2）厚み：厚い

カラーロックワッシャーの外径縮小によるバネ弾性の低下を補い、設置面への支持性を確保し、ゆるみ止め力が低下しないことを保証します。

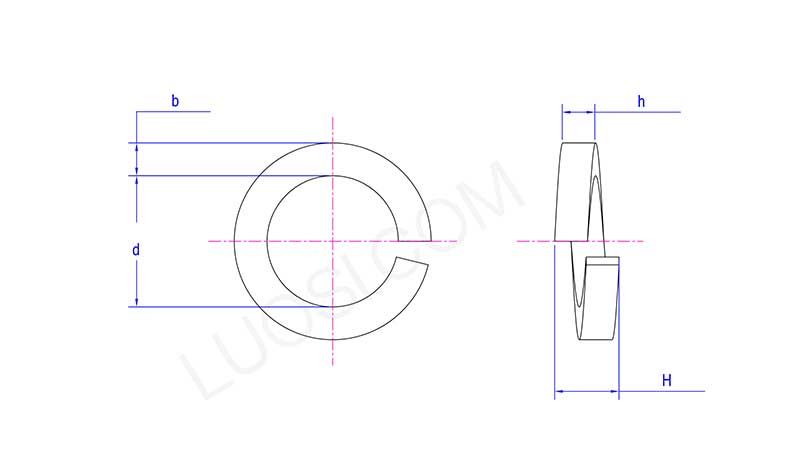

Collar Lock Washer

月	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d分	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
dmax	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b分	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b最大	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
分	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
最大時間	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H分	9	10	11	12	13.6	15	17	18	20	21	22
H 最大値	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

省スペースのための一般的なアプリケーションシナリオ

カラーロックワッシャーファスナーは、主に、限られたスペース内で高強度の緩み止めが必要な状況で、特にソケットヘッドキャップスクリューと組み合わせて使用される場合に使用されます。

（1）自動車・レーシングカー

軽量化と安全性を確保しながら、エンジン、サスペンション、パワートレインなど信頼性の高いコンパクトスペースに使用されています。

（2）航空宇宙・軍事

重量とスペースが非常に限られている航空機エンジン、コックピット、その他の場面で使用されます。カラーロックワッシャーは、過酷な条件下での信頼性を確保するために、エンジン、胴体、着陸装置の組み立てによく使用されます。さらに、このタイプのワッシャーは、軍用車両、ヘリコプター、戦闘機の複数の締結用途にも頻繁に使用されます。

(3) 精密機械・産業オートメーション

精密加工装置、産業機械、ロボットの関節、自動組立ラインなどの狭いスペースの機器に使用されます。外径が小さいため、限られたスペースにも簡単にフィットし、精密な組み立てに必要な高い位置合わせ精度に対応します。

(4) 電気・電子

電子機器、コネクタ、パネルなどの内部に使用されます。このカラーロックワッシャーを使用すると、追加のワッシャーを必要とせずにしっかりとロックでき、振動下でもしっかりと固定できるコンパクトな方法です。

(5) 重工業と建設

重機、建設機械、鉄骨工事において、このワッシャーはコンパクトなサイズなので、信頼性の高い耐振動性と緩み止めを必要とするエンジニアにとって頼りになる選択肢となります。

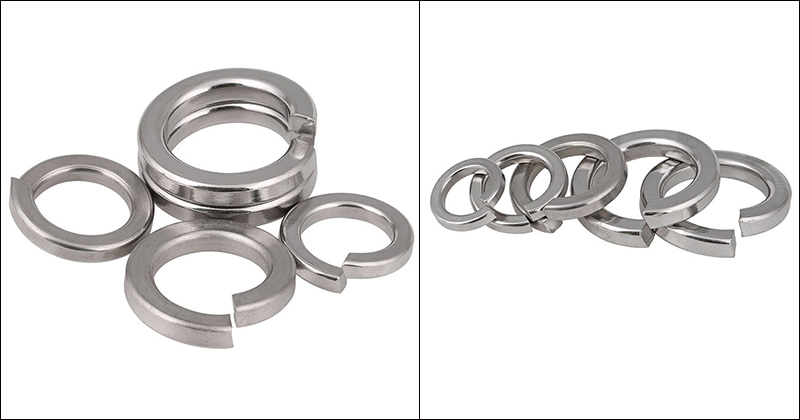

Collar Lock Washer
