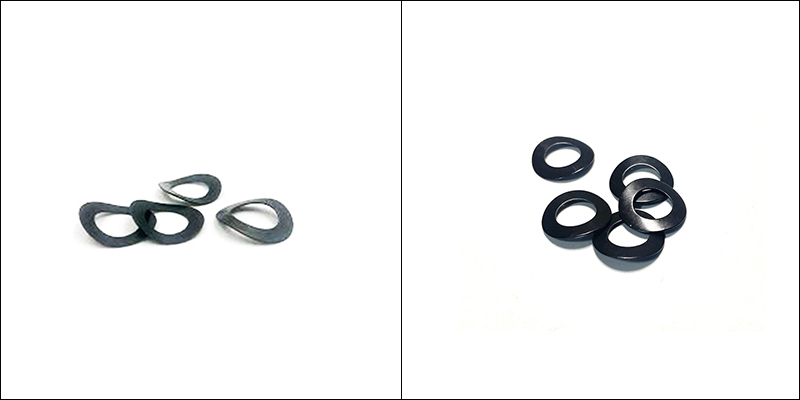

DIN137A M6 曲ばね座金

DIN137A M6 曲ばね座金の取り付けは複雑ではありません。主な手順は、正しい位置に配置し、適切な圧縮レベルまで締めることです。

(1) 適切なサイズを選ぶ

DIN137A M6 曲ばね座金の内穴はボルトの直径に適合する必要があります。

必要なスプリングの量に基づいて波の数を選択します。

シングルウェーブ (DIN137A) – 大きく曲がりますが、あまり強く押し戻されません。

マルチウェーブ (DIN137B) – よりスムーズで均一なプッシュを実現します。

(2) 表面をきれいにします

ボルトの頭（またはナット）や締結部分の下にある油、錆、塗料などを拭き取ってください。ワッシャーが均等に絞られるように、表面は清潔で平らである必要があります。

(3) ワッシャーを所定の位置に取り付けます

DIN137A M6 曲ばねワッシャーをボルトの頭の下 (またはナットの下) にスライドさせます。

どちらが上を向いていますか？湾曲した側面または波の頂点がボルトの頭またはナットに接触する必要があります。

(4) 最初に手で締めます。

ワッシャーがちょうど表面に触れるまで、ナットまたはボルトを手でねじ込みます。まだ曲がっていないはずです。このステップは、ねじ山が適切に位置合わせされていることを確認するためのものです。

（5）しっかり締めてください

トルクレンチを使用し、標準トルク値でボルトを締め付けてください。

ワッシャーは力によってほぼ平らになっています。

これを判断する簡単な方法は、ワッシャーの自由高さが約 70% ～ 80% 圧縮されたとき、弾性が十分に発揮されているということです。

必ずご注意ください：インパクトレンチを使用して無理に叩かないでください。これにより、DIN137A M6 湾曲ばね座金が過度に押し込まれやすくなり、永久変形や弾性の損失が発生する可能性があります。

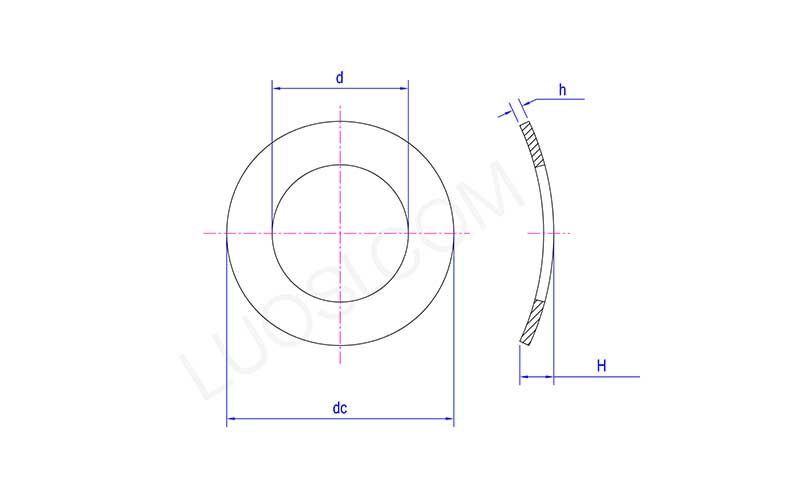

月	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d分	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmax	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC最小	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
直流最大値	4.5	5.5	6	8	10	11	15	18
H分	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H 最大値	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Xiaoguo® をカスタマイズパートナーとして選択する理由は何ですか?

Xiaoguo® の DIN137A M6 曲ばね座金カスタマイズ サービスは、内径 M2 から M100、ばね鋼から特殊合金までのすべてのパラメータ寸法をカバーします。

（1）事前協力設計サポート：お客様が図面をご提供いただく際に、弾性の見積りやガスケットの選定に参加することで、後段の試行錯誤のコストを回避します。

(2) 柔軟な注文数量 – 少量のバッチが必要な場合でも、数万個が必要な場合でも、予定通りにお届けできるよう安定した生産を行っています。

(3) 全て自社内 – 金型設計、プレス加工、熱処理、表面仕上げまで全て自社で行っております。踏み出すことはありません。
