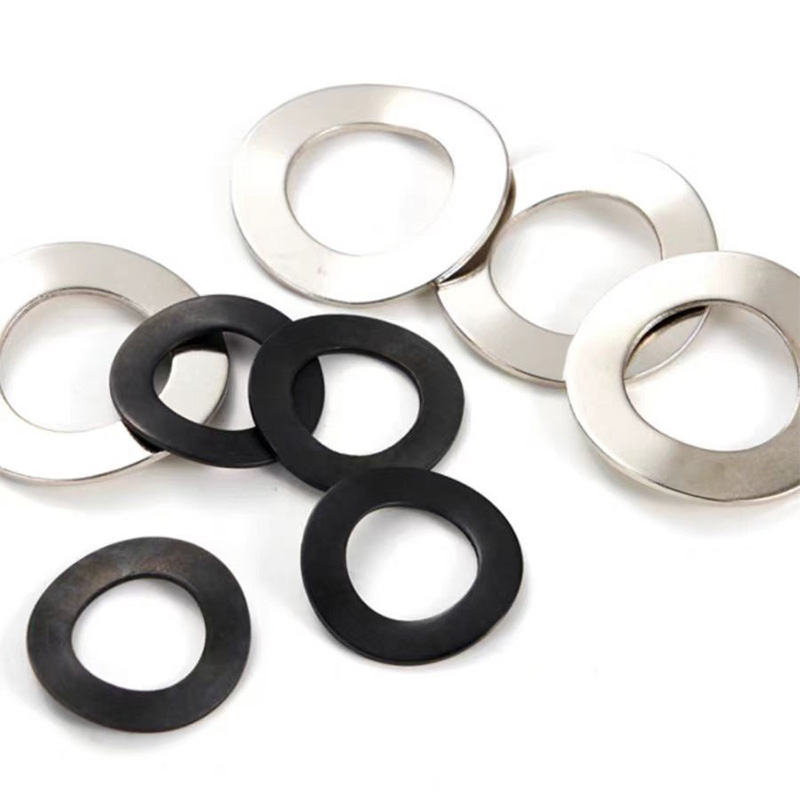

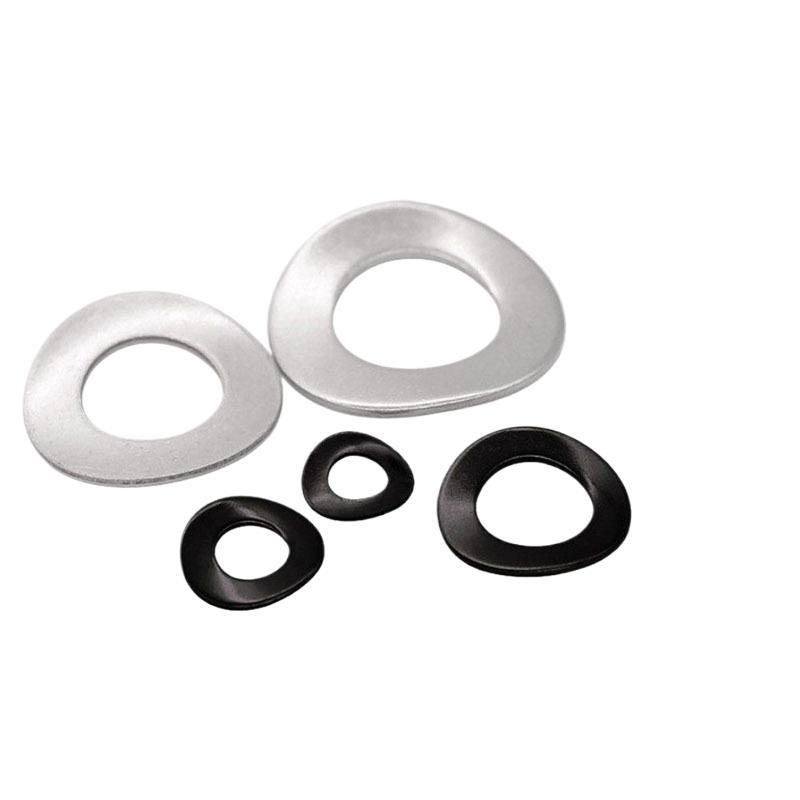

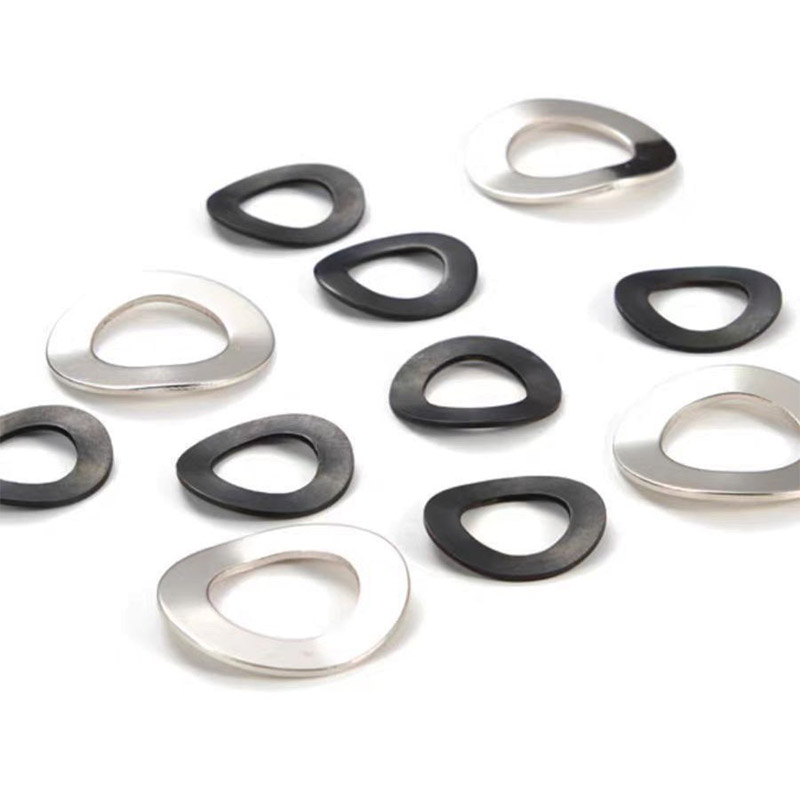

DIN137A メートル曲りばね座金

DIN137A メトリック曲面ばね座金は、その特性に基づいて独自の核となる利点を開発し、さまざまな作業シナリオでその役割を果たすことができます。

（1）柔軟性と安定性があり、長持ちします。

全体的に円弧状の構造なので力が均一に分散され、弾力性に優れ、長時間の振動でも揺れにくいです。ファスナーに継続的に予圧を加えることができます。

（2）緩衝・衝撃吸収効果に優れています。

DIN137A メートル法曲ばね座金の円弧状の変形により、機器の熱膨張・収縮による振動、わずかな変位、隙間を吸収し、部品の衝突や摩耗を軽減します。

（3）設置が簡単で適応性が高い。

取り付けワッシャーを使用する場合、特別な工具は必要ありません。ボルトの上に置くだけで使用できます。従来の標準ボルトと互換性があり、設置スペースが少なく、狭い組立スペースでの使用に適しています。

（4）ストレスの平準化

DIN137A メートル曲面ばね座金には鋭いエッジや突き出た角がなく、ワークピースの表面を傷つけません。アルミ、プラスチック、精密部品などの傷つきやすい材質に適しています。

（5）確実なゆるみ止め性能

独自の曲面弾性によりボルトの緩みを効果的に防止し、軽荷重・中振動機器の緩み止め要求に応えます。

（6）長寿命

DIN137A メートル曲バネ座金は、隙間のない全体的に閉ループ形状になっているため、破損や変形が起こりにくくなっています。亜鉛メッキやジュラルミンなどの表面処理にも対応しており、防錆、耐食性が得られます。屋内外のさまざまな作業条件に適しています。

（7）高いコストパフォーマンス

シンプルな構造で量産に適しており、大規模な組立に適しています。

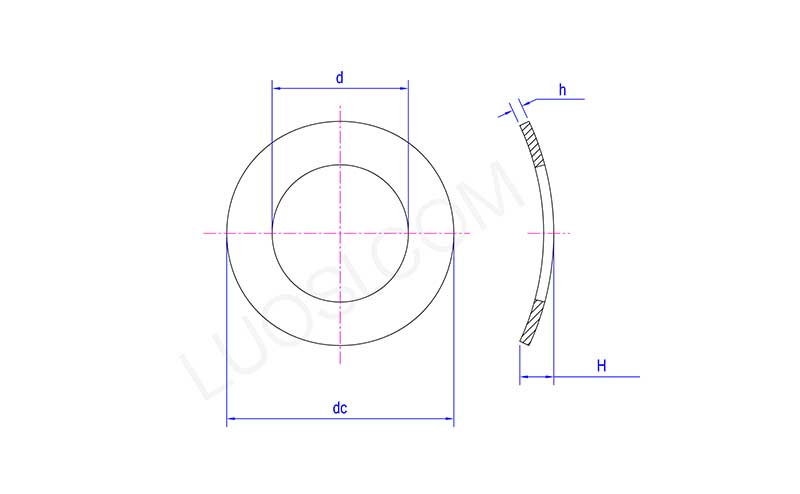

月	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d分	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
dmax	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC最小	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
直流最大値	4.5	5.5	6	8	10	11	15	18
H分	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H 最大値	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

質問と回答

（1）DIN137A メートル曲りばね座金の使用温度範囲はどれくらいですか?

ばね鋼材：-20℃～+120℃ステンレス鋼A2/A4: -200°C ~ +300°C; 120℃を超えるとばね鋼のばね弾性が低下します。

（2）バッチごとに材料証明書を発行してもらえますか？

はい。出荷バッチごとに、化学組成と硬度を示す工場材料証明書がデフォルトで提供されます。

（3）検査用のサンプルはありますか？

わかりました。標準サイズのサンプル在庫は無料で提供されます。納期は約3～5日程度となります。サイズや材質などご要望をお知らせください。
