DIN137A 曲ばね座金

構造の紹介

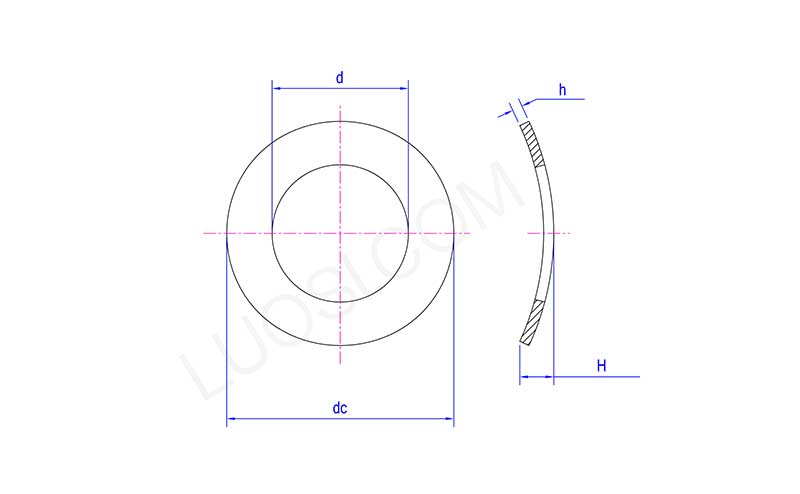

DIN137A 曲ばね座金の構造はどのようなものですか?簡単に言うと、円弧状の小さな金属のリングです。

【全体形状】

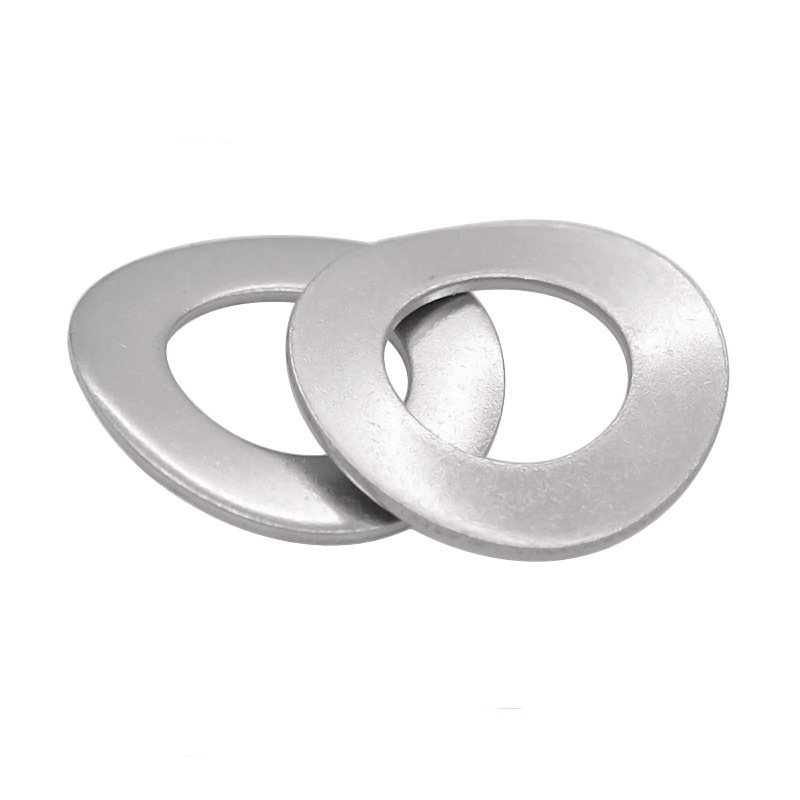

DIN137A 曲バネ座金は通常の平座金ではありません。手に持ってみると、平らではなく、勝手に膨らんでいるのがわかります。膨らみ方により、主に2つの構造に分かれます。

（1）一波弧形状（小さなアーチ橋のような形状）

ワッシャー全体は単一の円弧形状をしており、中央が高く、側面が低くなり、小さなアーチ橋に似ています。自由な状態では、自然な高さは厚さよりもはるかに大きくなります。扁平させると逆推力が発生します。

（2）マルチウェーブ（ウェーブ状のポテトチップスのようなもの）

ワッシャーには 2 つ以上の波があり、山と谷が交互に円周上でループしています。この構造を圧縮すると、単一の波の場合ほど変形は大きくなりませんが、弾性はより均一になります。

これら 2 種類のワッシャーはどちらも完全な円形のリングで、中央に穴があり、端の周りに切れ目はありません。素材の厚みは全体的に同じです。

【主要構成部品】

（1）円弧状の輪郭（芯）

ガスケットは自由な状態では平らではありません。代わりに、円方向に沿って単一の円弧面 (アーチ橋のような) または複数の波紋 (波のような) が表示されます。

この曲線・波形が弾力の源です。

（2）クローズドループ非切削

DIN137A 曲ばね座金は、スパイラルカットのない完全なリングです。

（3）均一肉厚部

ガスケットの厚さは全周にわたって均一であり、段階的な変化や局所的な薄肉化はありません。

（4）外径と内径の比

外径と内径の比は、ワッシャーの剛性と支持面積に影響します。
