六角フランジ頭セルフタッピングコンクリートアンカーボルト

サプライヤー Xiaoguo® の最近の最も人気のある製品 - 六角フランジヘッドセルフタッピングコンクリートアンカーボルト。M6 から M16 まで、プレタッピングなしで硬化ねじがコンクリートに切断されます。フランジヘッドによりワッシャーが不要になり、緩みにくくなります。膨張ストレスがないので端近くにも設置できます。在庫があり、迅速な発送が可能です。

お問い合わせを送信

製品説明

以下は、サプライヤー Xiaoguo® の六角フランジヘッドセルフタッピングコンクリートアンカーボルトの主要な物理パラメータであり、M6 から M16 までの一般的な仕様に適用されます。

（1）呼び径と長さの範囲

呼び径(d)	共通長さ(L)	有効ねじ長さ	頭の高さ	フランジ径
M6	40、50、60、70、80、100mm	およそL-10mm	4.5～5.0mm	12-13mm
M8	50、60、70、80、90、100、120、150mm	≈L-12mm	5.5～6.0mm	16-17mm
M10	60、75、80、90、100、120、150mm	およそL-15mm	7.0～7.5mm	19-20mm
M12	80、100、120、150、180、200mm	≈L-18mm	8.5～9.0mm	22-24mm
M16	100、120、150、180、200mm	≈L-22mm	11-12mm	28-30mm

200mmを超える長さの場合は特注対応可能ですが、定着深さの再確認が必要となります。

（2）材質と硬度

材料	型番	表面硬度(HRC)	コア硬度 (HRC)	表面処理オプション
炭素鋼	10B21	52-58	32-40	電気亜鉛メッキ（5～8μm）、黄亜鉛メッキ、機械メッキ、ダクロメットコーティング
ステンレス鋼A2	304	45-50	25-30	自然不動態化、電解研磨
ステンレスA4	316	45-50	25-30	オリジナルカラーパッシベーション

Hex Flange Head Self Tapping Concrete Anchor Bolt

構造がもたらすメリット

パイプを拡張するのではなく、ねじ山が自己嵌合することによって - 六角フランジヘッドセルフタッピングコンクリートアンカーボルトの構造上のハイライト。アンカーボルトは超巨大なネジのように見えますが、通常の拡張ボルトとはまったく異なります。

（1）内蔵ガスケット+歯

六角フランジ頭セルフタッピングコンクリートアンカーボルトのフランジは一体成型のガスケットで外れることはありません。フランジの下には小さな歯のリングもあります。締め込むと鋼板やガスケットに浸透し、機械の稼働中に緩むことはありません。

（2）糸はナイフのように硬いです。

表面硬化処理を施したねじ部はノミのように硬く、下穴に押し込みます。ネジ側の刃がコンクリートを削って適合する雌ネジを形成し、確実にグリップします。外側に広がって押し離すことはありません。代わりに、糸の絡み合いに依存しているため、コンクリートに亀裂が入りません。

（3）全ねじ

フランジの下端から先端まで全てねじが切ってあり、深くねじ込むほどコンクリートに食い込むねじの長さが長くなり、浮き上がり抵抗が強くなります。

（4）鋭い指導、ブレのない指導

端にはパイロットドリルに似た小さな円錐形の先端があります。穴に配置した後、尖った端が穴の底に押し付けられるため、六角フランジヘッドセルフタッピングコンクリートアンカーボルトが壁面に対して垂直になり、締め付け時に傾くことはありません。

（5）繰り返し利用への対応

問題が発生した場合は、このアンカーボルトをレンチを使用して完全に取り外し、位置を変更して再度取り付けることができます。ボルトの分解と再組み立てを複数回行う必要がある状況に特に適しています。

Hex Flange Head Self Tapping Concrete Anchor Bolt

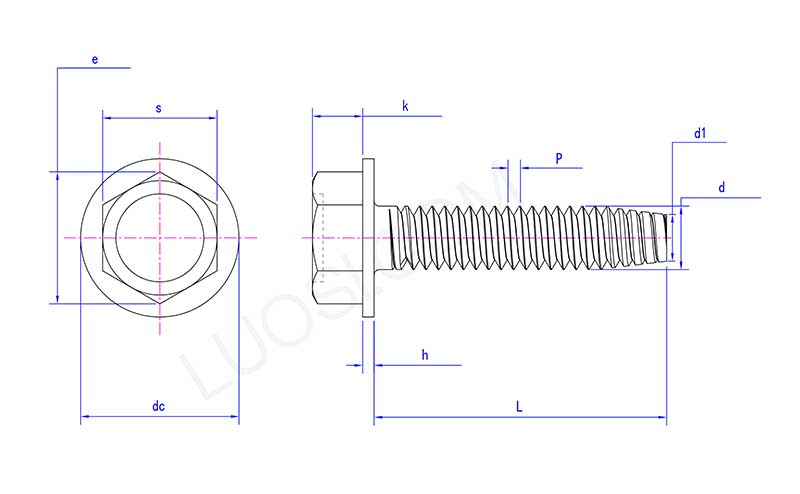

月	#2	#3
P	56	48
最大	0.125	0.125
分	0.12	0.12
分	0.134	0.134
kmax	0.05	0.055
k分	0.04	0.044
直流最大値	0.166	0.177
デミン	0.154	0.163
最大時間	0.016	0.016
分	0.01	0.01
dmax	0.086	0.099
d分	0.0813	0.0938
d1	0.068	0.078
