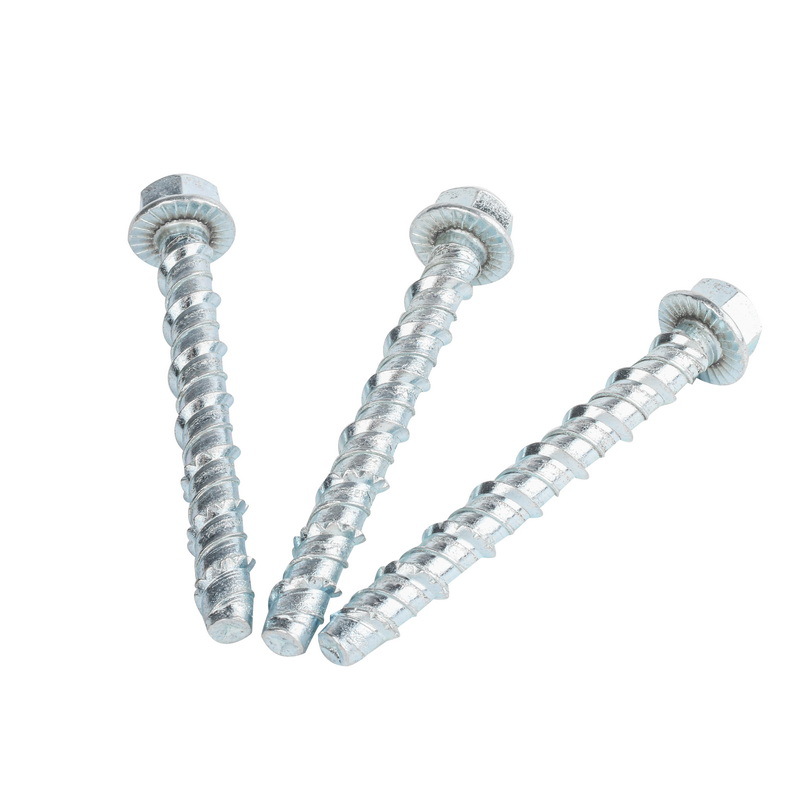

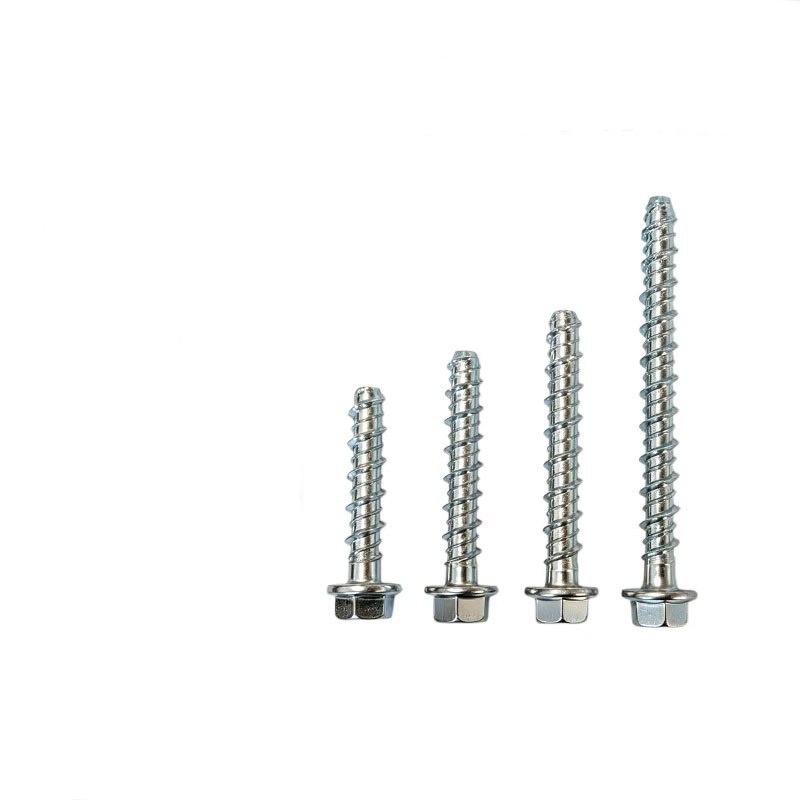

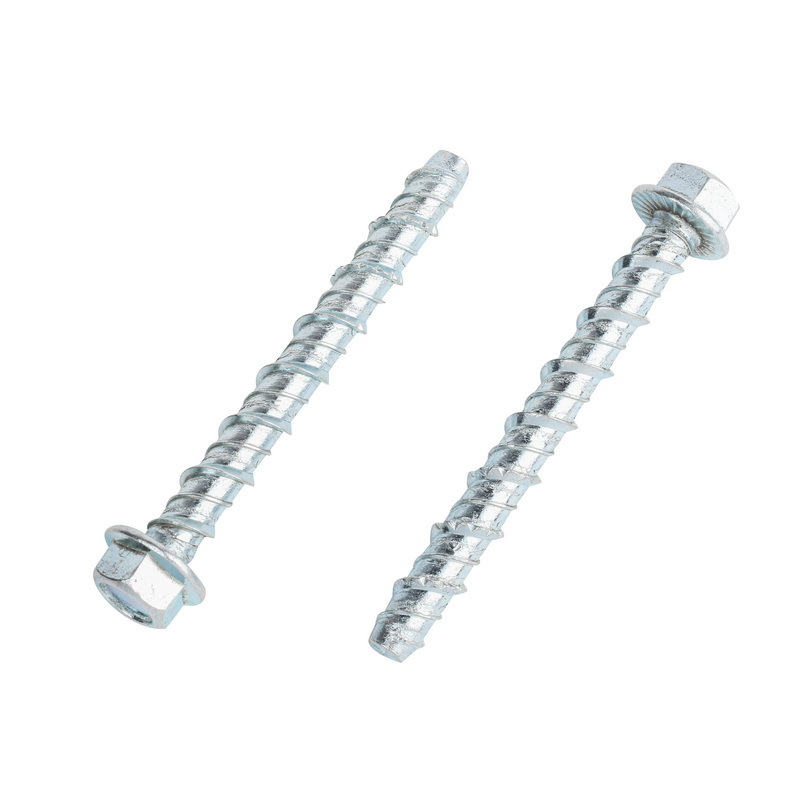

六角フランジセルフカットコンクリートアンカーボルト

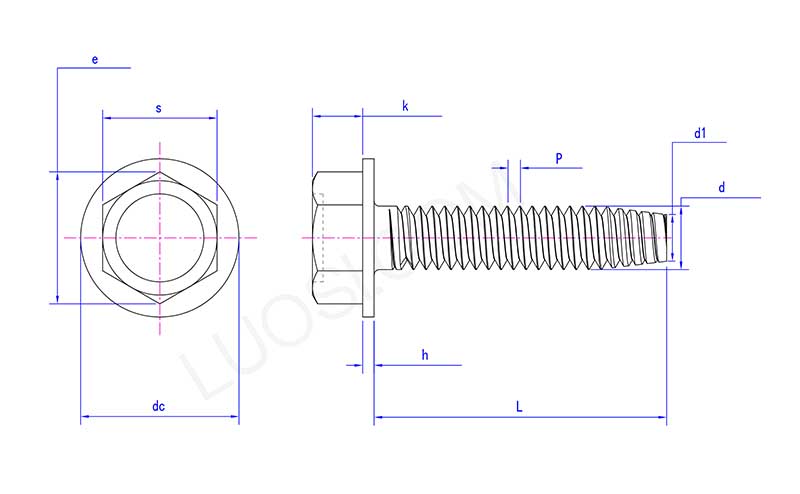

中国Xiaoguo®の六角フランジセルフカットコンクリートアンカーボルトは、ヘッド、フランジ、シャフト、セルフカットスレッド、テールガイドセクションの5つの部分で構成されています。

1.六角フランジヘッド

頭部は標準的な六角形で、対辺の幅はDIN六角頭部の寸法に準拠しており、頭部の下にはフランジディスクが一体形成されています。

関数：

六角穴付アダプター標準タイプのソケットレンチやインパクトレンチを使用できるので取り付けが簡単です。

フランジにより固定部品との接触面積が増加し、軟質材料の圧縮を防ぎます。

フランジ底部には放射状のセレーションが付いており、締結後の振動による緩みを防止します。

2.ロッドセクションとネジ付き移行セクション

ロッド移行部: 接続フランジの下に短いライト ロッド (約 2 ～ 3 mm) があります。これにより、ねじ山の谷が過度に集中するのを防ぎ、フランジに滑らかな座面を提供します。

3.セルフカット・タッピングねじ

標準的なメートルねじで、歯形角度は 60°、鋭い歯と切れ刃を備えています。

糸は非対称です。前進側の前側は急勾配であるのに対し、後側は緩やかであるため、基板への切り込みが容易になります。

4.テールガイド部

六角フランジのセルフカットコンクリートアンカーボルトをドリル穴にガイドし、ねじ山の最初のかみ合わせ時のずれを防ぎます。

六角フランジセルフカットコンクリートアンカーボルトVS従来の拡張アンカーボルト

複数の側面を考慮して、六角フランジセルフカットコンクリートアンカーボルトと従来の拡張アンカーボルトを包括的に比較します。

1.設置手順、基板要件、耐荷重性、分解性などを直接比較しました。

比較プロジェクト 六角フランジ セルフカットコンクリートアンカーボルト 従来の拡張アンカーボルト

取り付け手順 ① 穴あけ → ② 穴の掃除 → ③ 挿入 ① 穴あけ → ② 穴の掃除 → ③ 拡張チューブの挿入 → ④ コーンヘッドの打ち込み → ⑤ ナットの締め付け

取付工具 インパクトドリル+ソケットレンチ/インパクトレンチ インパクトドリル+ハンマー+レンチ

ストライキは必要ですか？ 必要ありません。 必須

マージン/スペースの要件 小 大

母材リスク 膨張応力がなく、コンクリートのひび割れを起こさない 膨張応力が過大になると、コンクリートのひび割れの原因となる可能性がある

設置後すぐに稼働しますか？ はい はい

2.施工時間比較（一人作業、アンカーボルト1本）

六角フランジ自切断コンクリートアンカーボルト：約40～60秒（穴あけ＋洗浄＋挿入）

従来の拡張アンカーボルト：約90～120秒（穴あけ＋洗浄＋挿入＋タッピング＋締め付け）

3.再加工および修理費用

六角フランジセルフカットコンクリートアンカーボルト：設置中、トルクレンチで簡単にトルクを制御でき、コンクリートにひび割れを起こしません。

従来の拡張アンカーボルト：施工時に過度な力が加わり、コンクリートに亀裂が発生してしまいました。古い部品を取り外して新しい穴を開ける必要があり、時間がかかるだけでなく、外観にも影響を与える可能性があります。
