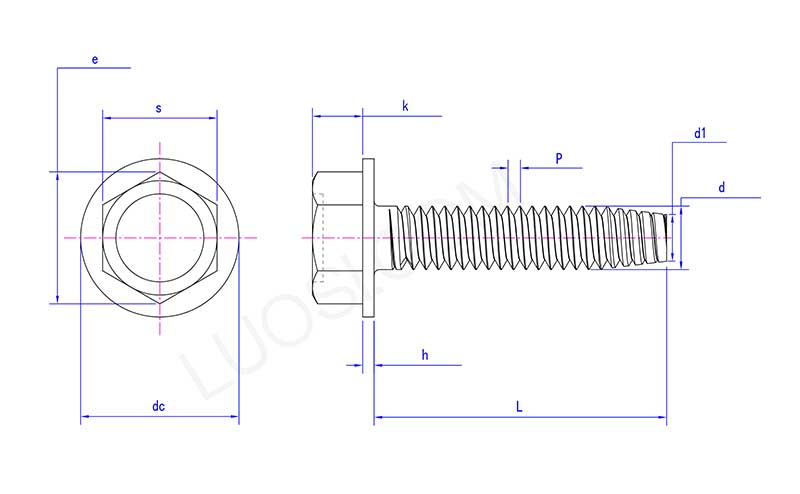

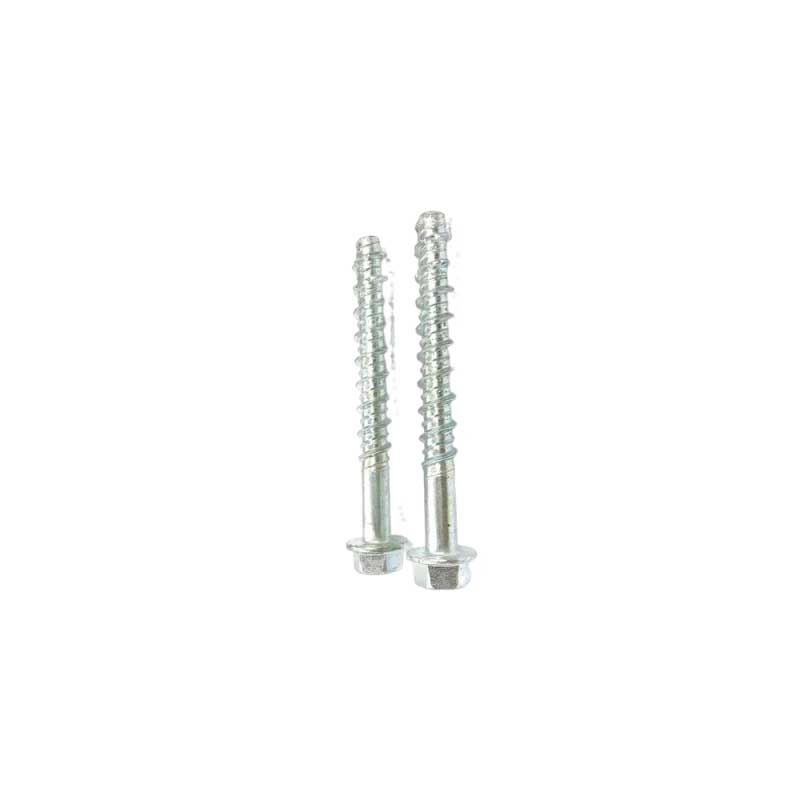

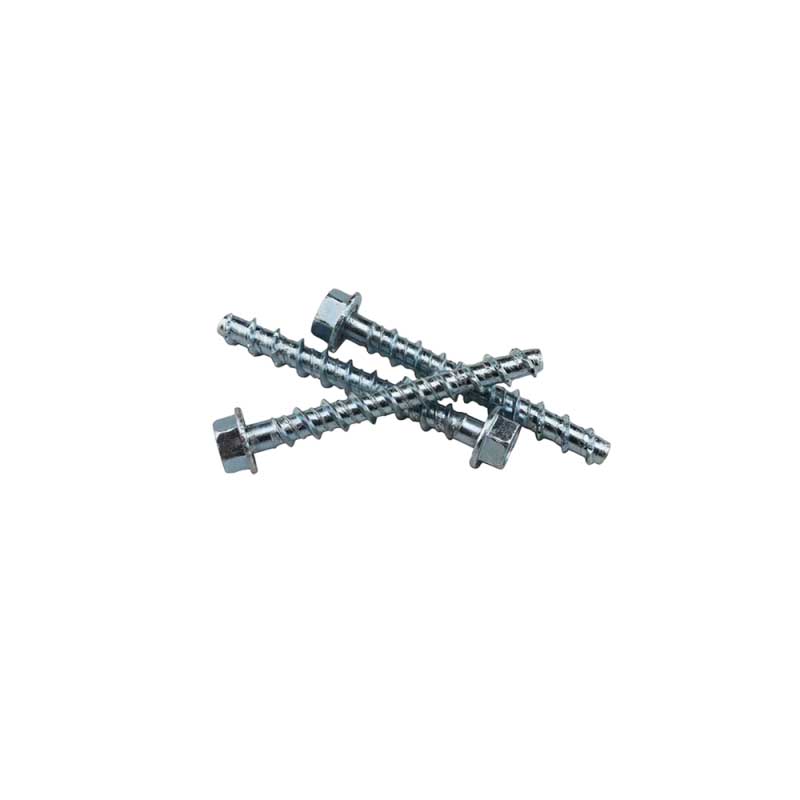

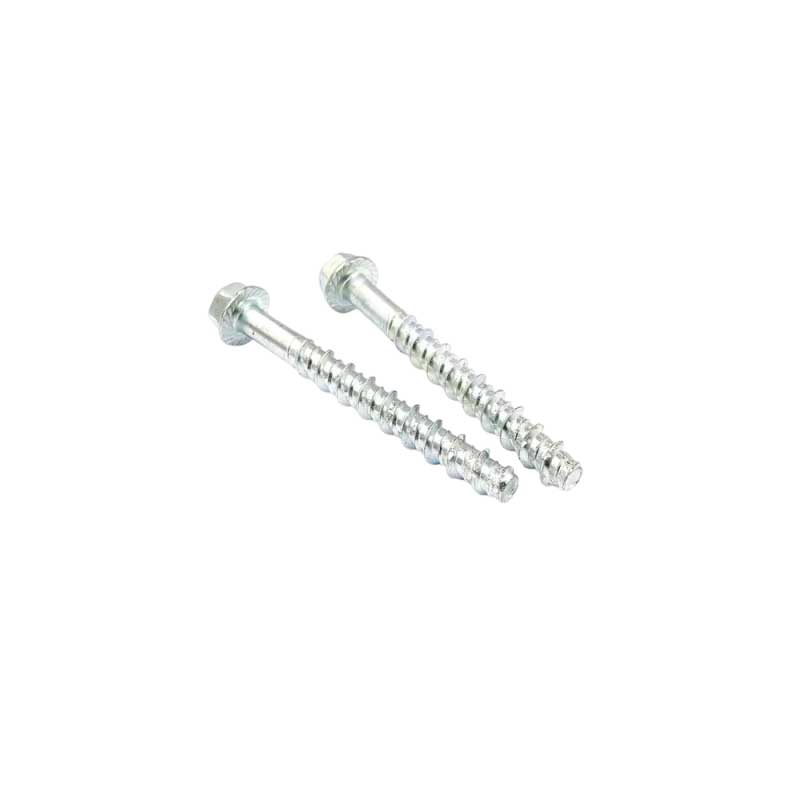

六角フランジセルフタッピングコンクリートアンカーボルト

以下は、中国 Xiaoguo® の六角フランジ セルフ タッピング コンクリート アンカー ボルトの機械的特性と設置パラメータの紹介です。

1.推奨される設置パラメータ

穴あけ方法: ハンマードリルと硬質合金ドリルビットを組み合わせて使用​​します。

クリーニング要件: エアポンプまたは掃除機を使用して、少なくとも 4 回吹き飛ばします。穴の中に目に見えるゴミがあってはなりません。

取り付け工具：六角穴付きインパクトレンチまたはトルクレンチ。

2.取り付けトルクと締め付け条件

取り付けトルクは推奨範囲内で行ってください。トルクが不足すると固定が不十分になります。過剰なトルクは、ねじ山の滑りやコンクリートの局所的な損傷を引き起こす可能性があります。

取り付け後は、フランジヘッドの下面が固定部品に密着し、六角フランジセルフタッピングコンクリートアンカーボルトを手で回さないでください。

3.環境および温度の制限

適用環境温度：炭素鋼、電気亜鉛メッキ：-40℃～+80℃

ステンレス鋼は、最大 120°C までのわずかに高い温度に耐えることができます。

一般的なエラーと解決策

以下は、六角フランジ セルフ タッピング コンクリート アンカー ボルトを取り付けるときに発生する可能性が最も高い 4 つの最も一般的な間違いと、対応する解決策です。

1.ドリルビットの直径が間違っています。

性能: アンカーボルトよりも直径が 1 ～ 2 mm 大きいドリルビットを使用しました。アンカーボルトをねじ込んだ後、アンカーボルトが緩んでしまいました。

理由：穴が大きすぎるため、ねじが穴の内壁に到達できず、効果的なかみ合いが得られません。

正しいアプローチ: アンカーボルトと同じ呼び径のドリルビットを使用してください。

2.穴の洗浄が不十分または穴の洗浄が不完全

性能：踏み込み時の抵抗が大きく変化します。

理由：穴の中にゴミがたまり、ネジがかみ合わなくなる。

正しい手順: 穴あけ後、吹き付けたエアに明らかなゴミがなくなるまで、エアを少なくとも 4 回吹き付けます。または、掃除機を使用することもできます。

3.穴あけ深さが不十分です。

性能: アンカーボルトは完全に締め付けられていますが、フランジはまだ固定コンポーネントに接触していません。

理由：穴の深さが不十分です。

正しいアプローチ: 穴の深さは、アンカー ボルトの有効埋め込み深さより 5 ～ 10 mm 大きくする必要があります。

4.傾けて締める

性能：六角フランジセルフタッピングコンクリートアンカーボルトは、ねじ込んだ後に歪んでしまいます。

原因：ドリルビットが直角ではないか、挿入時のレンチの角度が間違っています。

正しいアプローチ: 穴あけ中は電気ドリルを基板に対して垂直に保ちます。最初は、アンカーボルトを手で所定の位置に保持してねじ込みます。
