ハイカラーロックワッシャー

ハイカラーロックワッシャーはすべて同じデザインではありません。通常、さまざまな要件に応じてカスタマイズされ、いくつかのタイプがあります。一般的な 5 つのタイプは次のとおりです。

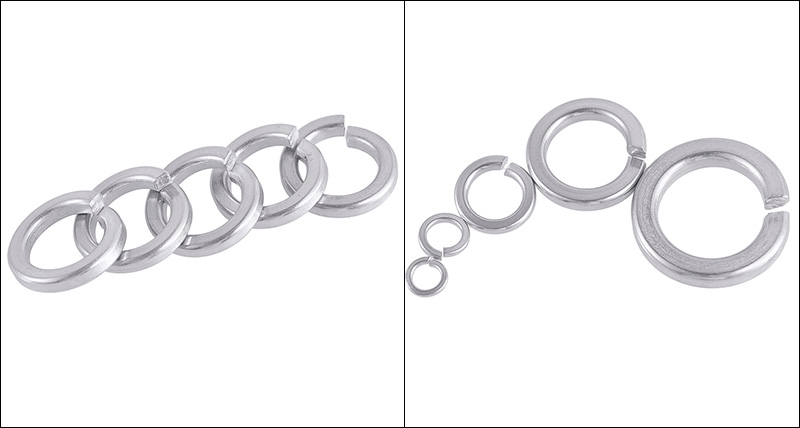

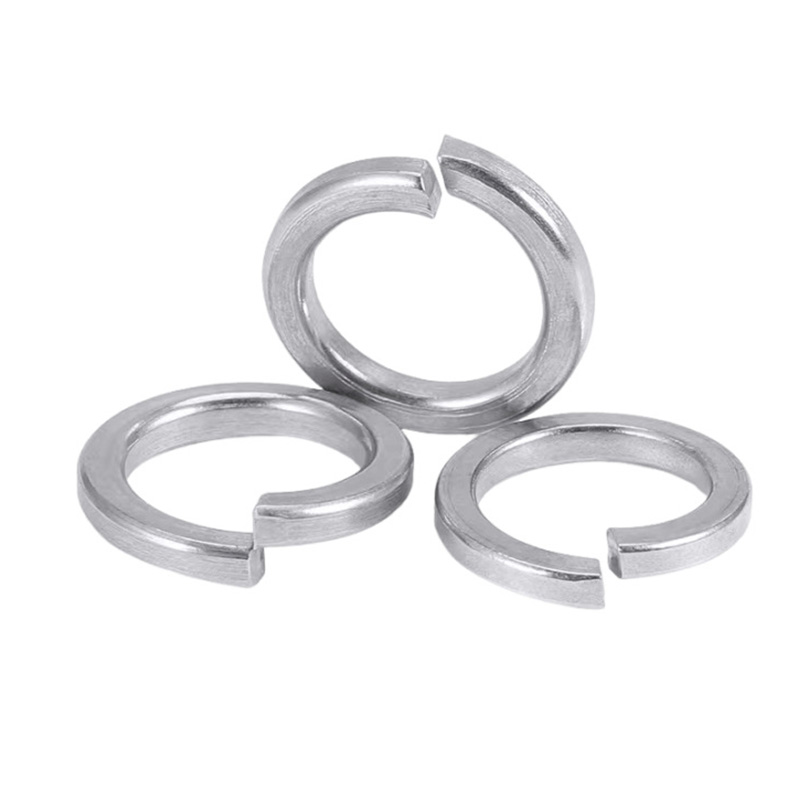

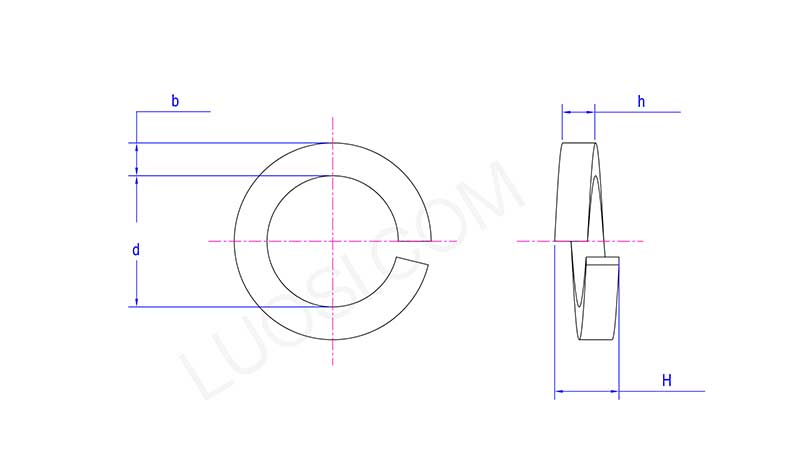

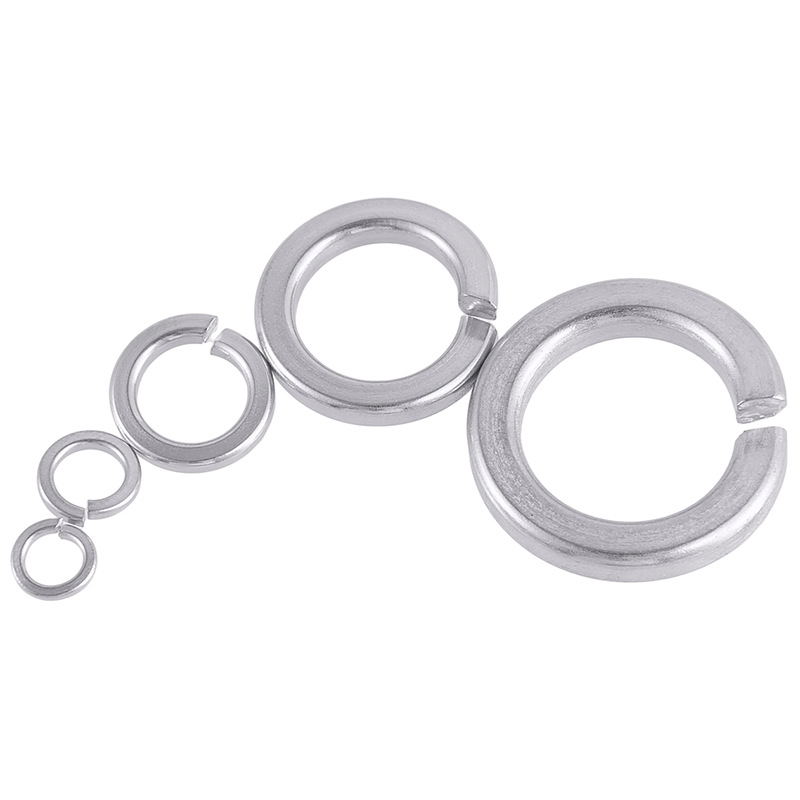

（1）シングルリング標準タイプ（最も一般的なDIN 127 / GB 93）

伝統的な開放型うず巻バネ座金で、開口部のある金属リングで構成されています。ほとんどの低から中荷重の緩み止め用途に適しており、市場で最も一般的で広く使用されているハイカラー ロック ワッシャーでもあります。

（2）ダブルリングヘビーデューティ（DIN 128）

リングが標準タイプより1つ増えて2つ付いています。弾力性が高く、耐振性にも優れています。重機、自動車シャーシ、振動の多い場所などに使用されます。

（3）波形ばね座金

渦巻状ではなく、いくつかの山と谷のある波状の形状をしています。ベアリングに予圧を加えるなど、スペースが非常に限られているが弾性が必要な場所に使用されます。

（4）皿形ばね座金（皿ばね座金）

形は円錐形で、小さな皿に似ています。非常に高い圧力に耐えることができ、熱膨張・収縮、摩耗補正など高強度のばね補正が必要な箇所に使用されます。

（5）歯付きロッキングワッシャー（内歯/外歯、DIN 6797 / DIN 6798）

刃先にセレーションがあり、締め付け後ワーク表面に食い込み、滑り止め効果に優れています。主に導電性が必要な箇所（アース線など）や小ネジの緩み止めに使用されます。

共通の材料

ハイカラーロックワッシャーには、優れた弾性と弾性を維持する能力が必要です。したがって、材料の選択は非常に重要です。一般的なマテリアルの種類をいくつか示します。

ばね鋼(65Mn/70鋼/82B)

コストパフォーマンスに優れ、伸縮性に優れた最もオーダー率の高い一般的な素材です。 65Mn はハイカラー ロック ワッシャーに最も一般的に使用される材料で、硬度は通常 42 ～ 50 HRC (約 420 ～ 510 HV) の範囲です。この硬度は、弾力性を維持しながら破損する可能性が低いのに十分です。

ステンレス鋼 SUS304 / SUS316

304 ステンレス鋼は、主に湿気の多い屋外、または洗浄が必要な場所 (食品機器、医療機器) で使用されます。 316 ステンレス鋼は塩化物イオン腐食に対する耐性が高く、海洋工学や化学産業で使用されます。

 炭素鋼(08F/10#/45#)

低負荷で重要ではない部品に使用されます。弾性表面処理には防錆のための亜鉛メッキが必要です。
