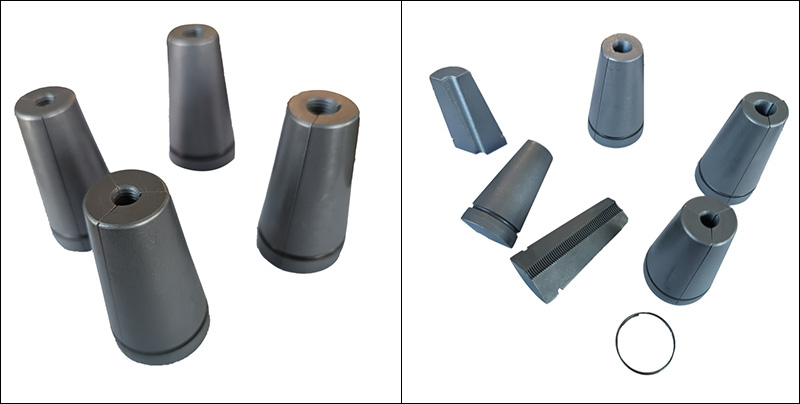

ポストテンショングリップ用アンカーウェッジ

動作原理

ポストテンショングリップ用アンカーウェッジの動作原理は、ウェッジのセルフロックと摩擦力伝達の 2 つのメカニズムに基づいています。

（1）システム構成

完全なアンカー システムは通常、次のもので構成されます。

鋼より線 (プレストレス緊張材): 張力に耐えます。

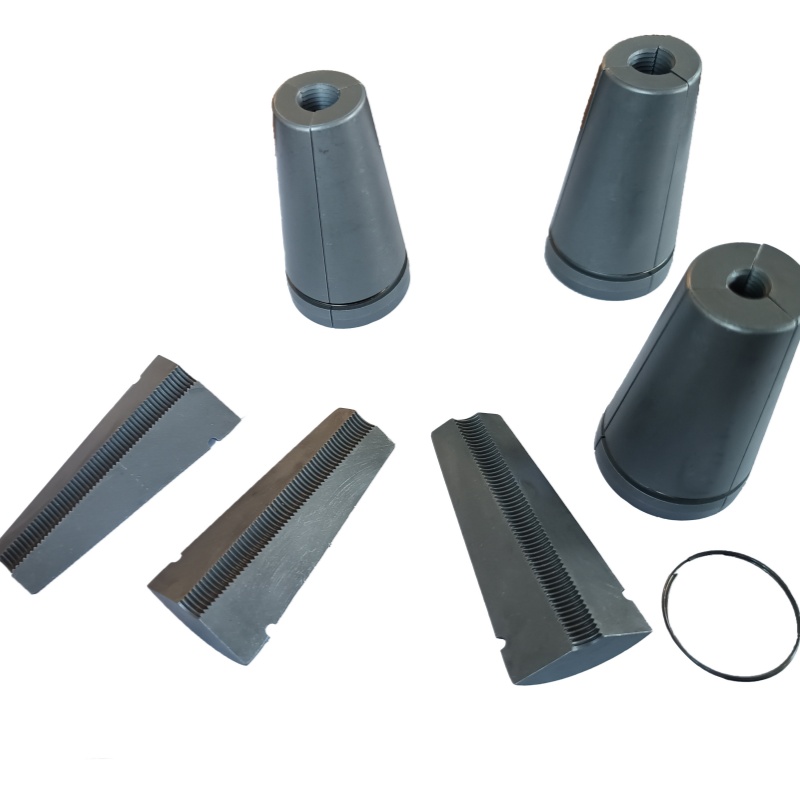

ウェッジ (クランプ プレート): 2 つまたは 3 つの部品で構成され、内面に隆起のある円錐形のクランプ ユニットを形成します。

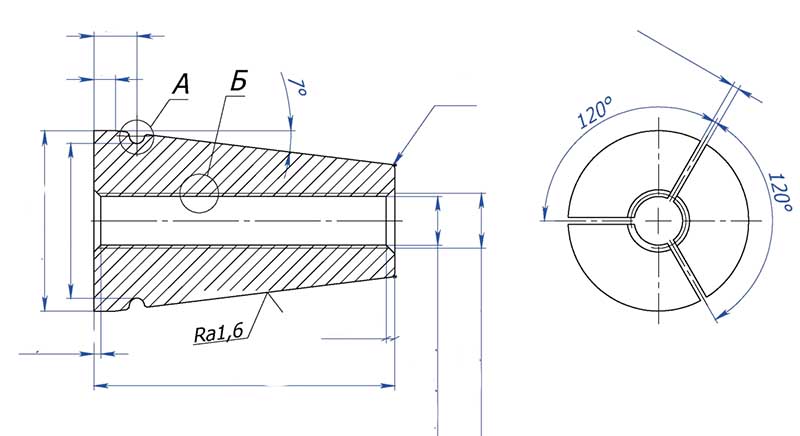

アンカー プレート: 円錐形の穴の場合、穴の円錐角はウェッジの外側円錐角と一致します (通常は約 6°55')。

アンカーパッド: 圧力をコンクリートに伝達し、局所的な支持の役割を果たします。

（2）作業工程

テンションステージ: テンションジャッキはスチールストランドを引き伸ばします。この時点では、ポスト テンション グリップ用のアンカー ウェッジはまだ完全にはめ込まれておらず、鋼より線は自由に動くことができます。

固定段階: 設計された張力に達すると、油圧ジャッキが後退して荷重が解除されます。ウェッジブロックの円錐形外面とアンカープレートの円錐形穴の内壁との接触により、正圧が発生します。

セルフロック形成: 鋼より線の収縮力により、ウェッジ ブロックと円錐形の穴の壁の間の圧力が急激に増加します。摩擦力が鋼より線の収縮力以上の場合、ウェッジブロックと鋼より線の間、およびウェッジブロックとアンカープレートの間に静的バランスが形成されます。スチール製ストランドはしっかりとロックされます。

プレストレス保持: その後、鋼ストランドの張力は、ポスト テンション グリップ用のアンカー ウェッジ、アンカー プレート、アンカー パッドを介してコンクリート部​​材に完全に伝達されます。

（3）セルフロック状態

ウェッジが確実にセルフロックできるかどうかは、ウェッジの角度（円錐角）と摩擦係数の関係によって決まります。理論的には、セルフロック状態は次のようになります。

円錐角の半分(α/2) ≤ arctan(μ)

ここで、μ はウェッジとアンカー プレートのコーン穴の間の摩擦係数です。

（4）歯型の役割

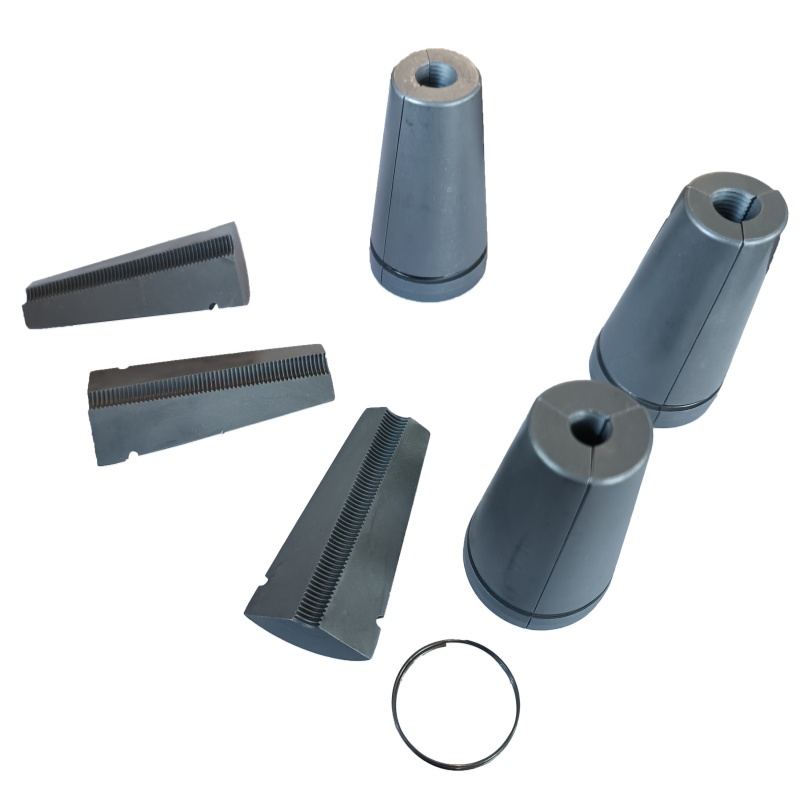

ウェッジブロック内面の鋭い歯の模様も重要なデザインのひとつです。張力と固定のプロセス中に、歯のパターンが鋼より線の表面の小さな穴に埋め込まれ、機械的にかみ合います。
