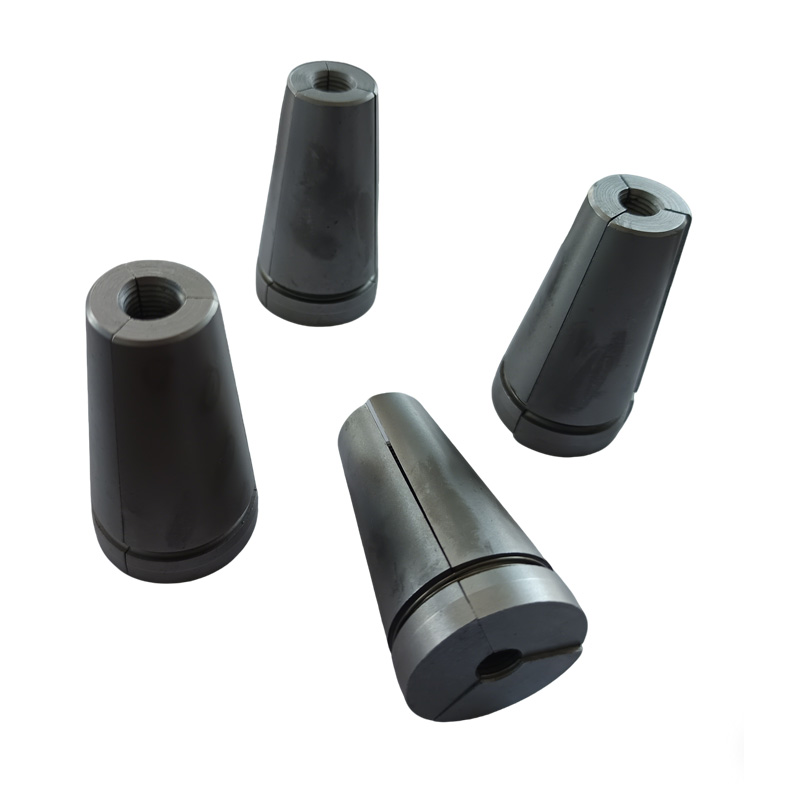

ポストテンションアンカーウェッジ

主なパフォーマンス

ポスト テンション アンカー ウェッジの性能は、橋や建物などの主要プロジェクトの構造の安全性と耐久性を直接決定します。 Xiaoguo® を選択すると、最も厳しい基準に耐えられる信頼できる保証が得られます。

（1）静荷重固定効率

効率係数ηa≧0.95

アンカーシステムが鋼より線の強度を最大限に効率的に利用できるかどうか

（2）極限全ひずみ

εapu ≧ 2.0%

脆性破壊を防ぐために、極限状態での固定システムの延性を測定します。

（3）疲労性能

200万サイクルの負荷後も故障なし

長期にわたる動的荷重にさらされる橋や風力タービンの塔などの構造物が疲労によって破損しないようにします。

（4）定着部の摩擦損失

アンカー開口部 + トランペット開口部での合計損失 ≤ 6%

摩擦による有効なプレストレスの損失を軽減し、張力効率とコスト管理に影響を与えます。

（5）ウェッジブロックの後退量

低収縮アンカー ≤ 0.5mm;通常のアンカー ≤ 6mm

これは、プレストレス確立の精度に直接影響します。収縮が小さいほど、確立中のプレストレスの損失は少なくなります。

（6）要求される硬度：

ポストテンションアンカーウェッジ: HRC 58-65;アンカープレート：HB≧251

部品の表面が耐摩耗性であり、大きな圧力がかかっても変形したり崩れたりしないことを確認してください。

分類

ポストテンションアンカーウェッジはさらに多くのタイプに分類できます。主な分類基準は、ピースの数、内歯の形状、およびアウターコーンの形状に基づいています。対応する構造上の特徴と用途

【1】個数

（1）ツーピース

構造的特徴：2枚の対称的なくさび形のクランププレートを組み合わせると、中央に円形の穴が形成されます。

代表的な用途：常設アンカー、使い捨て

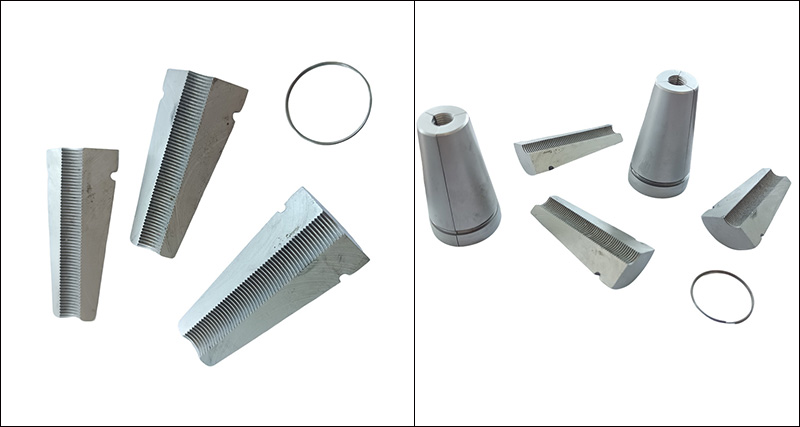

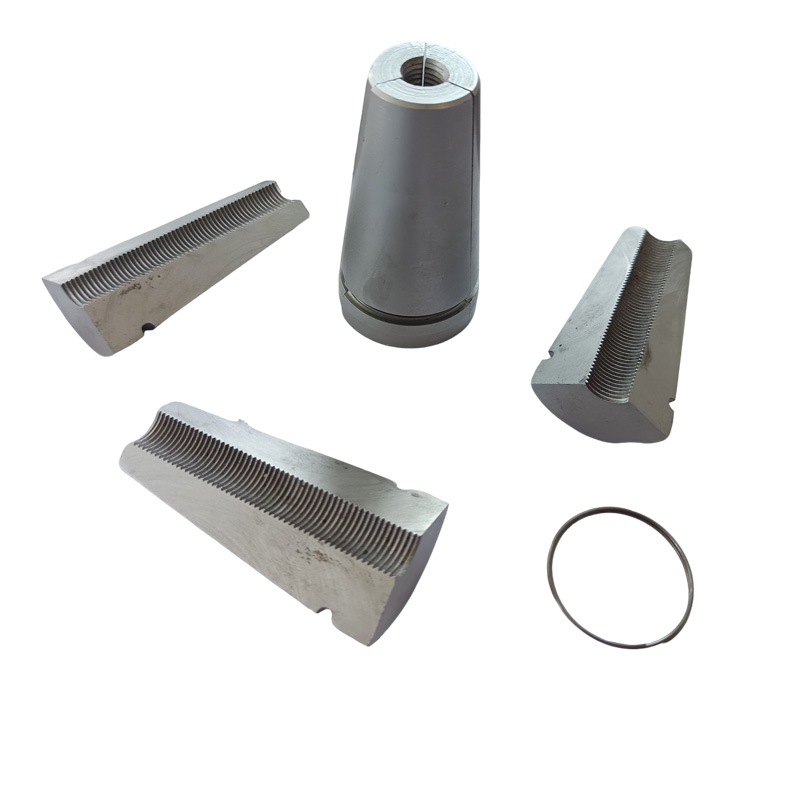

（2）スリーピース

構造的特徴：3枚のくさび型クランププレートを隙間をあけて均等に分割し、調整のためにスプリングコイルを必要とします。

代表的な用途：ツールアンカー、再利用可能

【2】内歯の形状

（1）円形の歯

特徴：ポストテンションアンカーウェッジは複数の独立した円形の突起歯を持ち、歯先が鋭利です。

適用鋼より線：標準鋼より線（1×7構造）

（2）スパイラルネジ

特徴：連続スパイラルめねじ

適用鋼より線：高張力鋼線束または特殊プレストレスト鉄筋

（3）コンビネーションタイプ

特徴：全周歯＋縦溝

適用鋼より線：切りくず排出性と噛み合い性能を向上

【3】アウターコーンの形状

（1）単一円錐面

円錐面の特徴：全面シングルテーパー（最も一般的）

（2）二重円錐面

円錐面の特徴：大端付近に小角度の移行部があり、力の分散が向上します。

（3）ガイド部付

円錐面の特徴：小端から円筒状のガイド部が伸びており、初期挿入が容易です。
