ポストテンションケーブルグリップウェッジ

応用分野

ポスト テンション ケーブル グリップ ウェッジは、大きなスパン、高い耐荷重能力、高い耐久性を必要とするすべてのコンクリート構造物においてほぼ主要なコンポーネントです。

（1）交通インフラ

• 橋梁プロジェクト（道路、鉄道、都市高架）

• 鉄道交通（ライトレール、地下鉄）

• 港とドック

プレストレスト鋼より線を固定して構造耐荷重能力と耐亀裂性を高め、耐用年数を延ばします。

（2）建築土木

・高層・超高層ビル

• 大規模な公共の建物（スポーツ会場、コンベンションセンター）

• 工業用作業場および倉庫

• 重量物の吊り上げと構造補強

ポスト テンション ケーブル グリップ ウェッジは、大きな荷重に耐える重要な構造物に使用され、既存の建物の改修や補強にも使用されます。

（3）エネルギー・産業設備

・風力発電（風力タービンタワーの基礎固定）

・原子力発電所（格納容器等の特殊構造物）

・LNG貯蔵タンク（低温プレストレストコンクリート）

・大型産業機器の基礎

強風などの周期的な荷重下での安定性を確保するため

（4）水力発電・治水事業

• ダムと水力発電所

• 法面およびトンネルの補強

• 地下工学

土砂崩れや崩壊を防ぐため、ダム堤体や急斜面の岩盤、岩盤周囲のトンネルを補強します。

（5）特殊・新興分野

• 地盤工学および基礎の補強

• 構造物の修理と改修

• 耐磁性および耐腐食性エンジニアリング

基礎補強、橋梁の支承交換、建物の線形修正などに適用されます。特殊な環境下ではFRP（繊維強化複合材料）棒と組み合わせて使用​​できます。

コア機能

ポスト テンション ケーブル グリップ ウェッジは、ポスト テンションのプレストレスト コンクリート構造における重要な固定コンポーネントです。その中心的な機能は次のように要約できます。

（1）鋼より線のクランプとアンカー固定

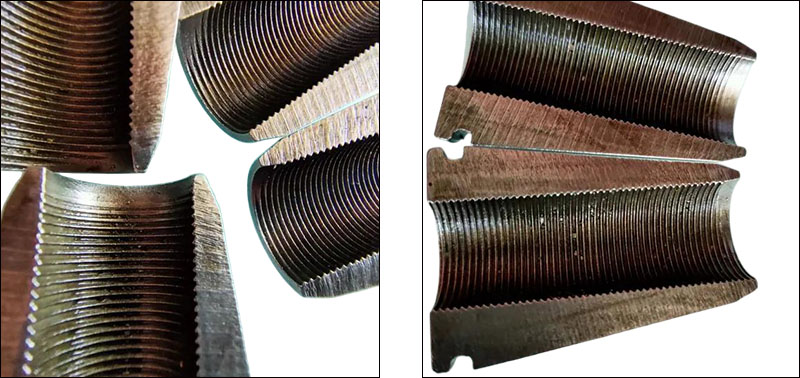

プレストレスを与えた腱に張力を加えた後、ウェッジ ブロックが鋼より線 (または鋼線の束) をしっかりとクランプし、後退や滑りを防ぎ、固定端での張力をロックします。

（2）プレストレスをコンクリート構造物に伝達する

ポスト テンション ケーブル グリップ ウェッジは、鋼より線の張力をアンカー プレートに伝達し、アンカー パッド プレートを介してコンクリート コンポーネントに力を伝えます。これにより、構造全体に長期にわたる効果的なプレストレスが確立され、構造の耐亀裂性、剛性、耐荷重能力が向上します。

（3）「セルフロック」と「緩み止め」を実現

くさび形の幾何学的特徴を利用することにより、力がかかったときに、くさびブロックとアンカー プレートの円錐形の穴の間にセルフロック効果が生成されます。張力が大きくなるほど、くさびブロックはよりしっかりとクランプされ、それによって、使用期間中に構造が緩まないことが保証されます。
