ベアリングロックナット

適切なサイズを選択するにはどうすればよいですか?

ベアリングロックナットを正しくご使用いただくために、次の点に留意して選定してください。

(1) スレッドの仕様を決定します。これが第一の前提条件です。メートル法については、M 値を参照してください。ヤード・ポンド法についてはインチを参照してください。 【注意：本製品は細目ネジ専用です。並目仕様の選定を避けるため、選定の際はピッチ（M16×1.5など）を必ずご確認ください。】

(2) キー寸法の確認：外径（dk）と厚さ（m）を確認し、ナットが装置内に十分な設置スペースを確保できることを確認してください。

(3) 規格の定義: 「国家規格 GB/T 812」や「ドイツ規格 DIN 981」などの製品の規格を明確に指定し、すべての寸法が必要な公差と精度を持っていることを確認します。

主要なパラメータの詳細な説明

ベアリング ロック ナットのサイズを選択するときは、次の重要なパラメータに特に注意してください。

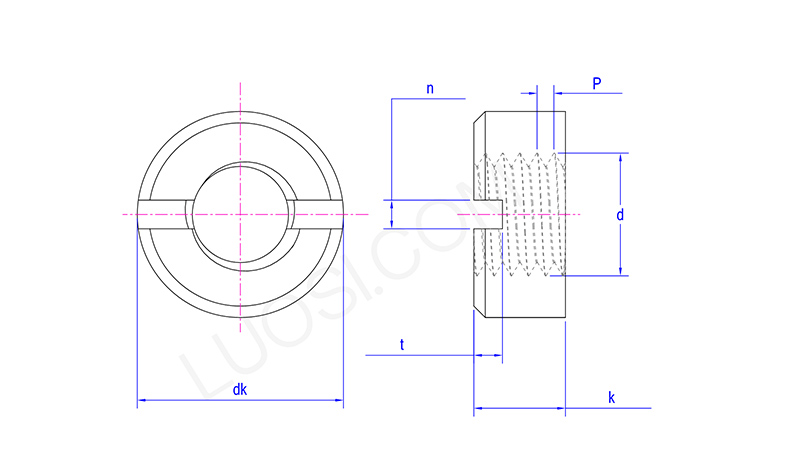

（1）ねじ規格（D×P）：ねじの呼び径（D）とピッチ（P）を示します。

例えば、M16×1.5の場合、M16は呼び径16mm、1.5はピッチ1.5mmを表します。

（2）外径（dk）：ナットの最大外形寸法で、取り付けに必要な最小スペースが決まります。

（3）厚み（m）：ナットの軸方向の高さで、ゆるみ止め力や強度に影響します。

（4）溝数（n）/溝幅（b）/溝深さ（t）：溝加工の幾何学的パラメータ。対応するプロツール（フックレンチおよび開口ピン/止め座金）の寸法と一致する必要があります。

共通仕様クイックリファレンス

一般的に使用される標準仕様データをいくつか示します。

GB/T 812-1988 ベアリング ロック ナット (メートル法) を例に挙げます。

選び方と使い方

（1）ねじ山一貫性：すべてのベアリングロックナットには細目ねじが装備されています。並目ねじと混同しないようにピッチを確認してください。

（2）補助工具：分解・組立作業には専用のフック型レンチが必要です。

（3）ゆるみ止め付属品：ゆるみ止め効果を得るには、ストップワッシャー（GB/T 858など）またはオープンピンと併用する必要があります。

（4）技術図面：設計の際には、必ず最新版の対応する標準技術図面または製品仕様書をご参照ください。
