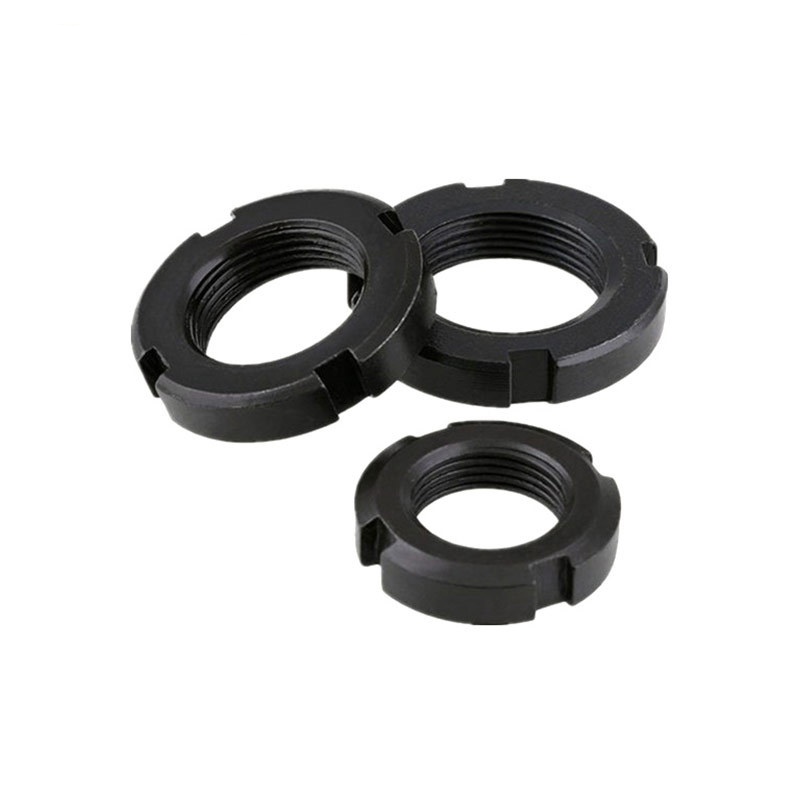

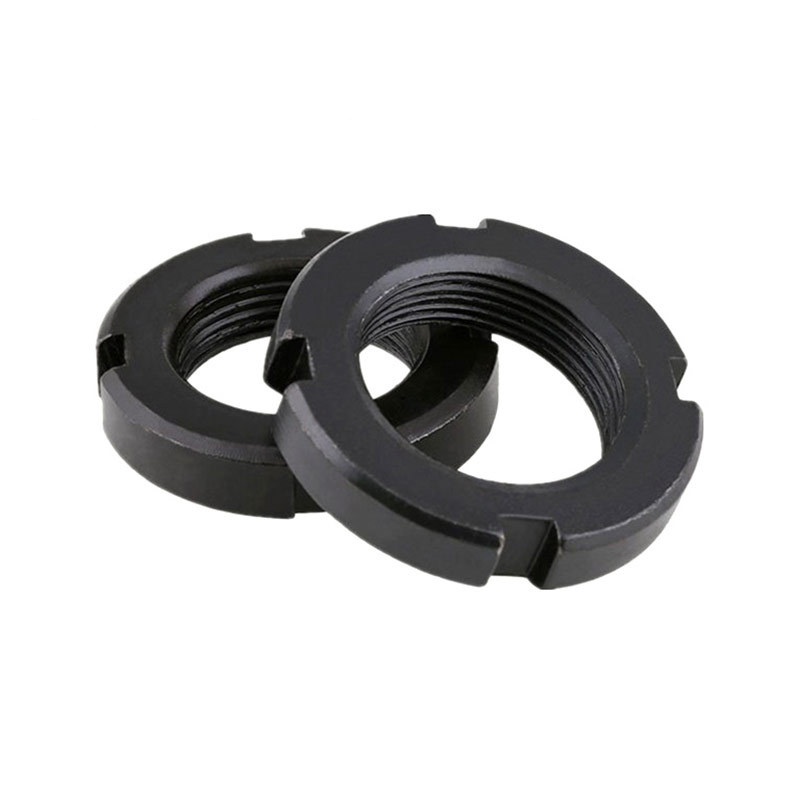

シャフトナット

中国製 Xiaoguo® カスタマイズシャフトナットのスロットデザインは、専用ツールと互換性があるように特別に作成されています。最新のシャフトナットを選択すると、組み立て効率が大幅に向上します。取り付けと分解が非常に便利です。

製品説明

適切な表面処理を選択するにはどうすればよいですか?

シャフトナットの表面処理の選択は、主に特定の使用環境、予算、および性能要件によって異なります。

（1）予算優先、乾燥した室内環境: 電気亜鉛メッキが好ましいオプションです。

（2）過酷な屋外条件・高耐食性：溶融亜鉛めっきまたは無電解ニッケルめっきが推奨されます。

（3）高強度ファスナー（グレード10.9以上）：ダクロメットや機械亜鉛めっきなど、水素脆化の心配がないプロセスを選択する必要があります。

（4）下塗りや摩擦低減の場合：リン酸塩処理を選択してください。

（5）特殊な外観要件：鏡面仕上げの場合はクロムメッキを選択できます。純粋な黒と緻密な外観を実現するには、電気泳動黒を選択できます。

（6）特殊機能要件（耐高温性・固着防止）：テフロンコーティングを選択してください。

（7）環境保護への取り組み：クロムフリーのダクロメットコーティングや溶融亜鉛めっきなど、環境に優しい新しいプロセスの使用を優先しています。

Shaft Nut

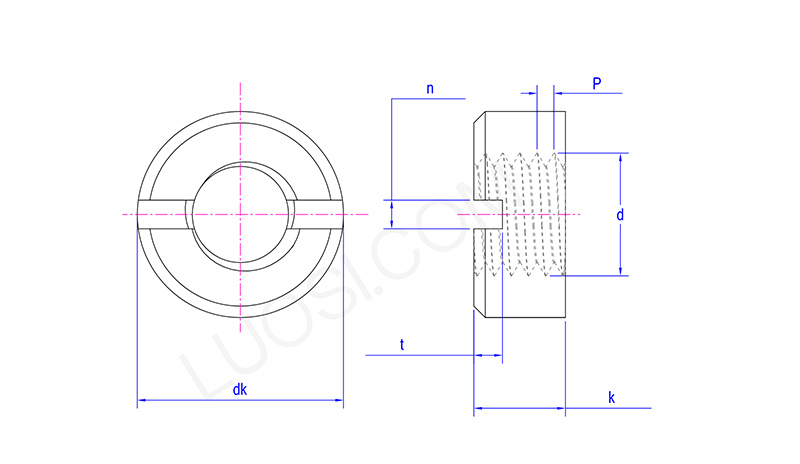

シャフトナットは構造的に精密に設計されています。デザイン上の特徴は主にネジ部、ロック機構、形状にあります。

（1）ネジ部の設計

これはシャフトナットの基礎として機能し、接続の強度と精度を確保するために非常に重要です。

細目ねじ：すべてのシャフトナットには細目ねじが付いています。細目ねじのねじれ角が小さく、セルフロック性に優れています。これは、動的負荷を受けるアプリケーションに特に適しています。

高精度公差: ナットの雌ねじは通常、ISO 965-2 標準 6H または 5H に従って製造されますが、相手シャフトのねじには 6g の公差を使用することが推奨されます。

（2）ゆるみ止め・ロック機構

これはナットの「ゆるみ止め」機能の核心であり、振動や衝撃に対して効果的に抵抗します。

スロット付きタイプ: 最もクラシックなデザインです。ナットの外周に放射状に4～8本の溝を加工することにより、ゆるみ止めを実現します。

軸方向ロックネジ: このデザインは、ロックネジをナット本体に統合します。一般的なレイアウトは 3、4、または 8 つの均等に配分されたネジで構成され、ロック力の均一な配分を保証します。

弾性変形クランプ：高精度設計です。ナット本体には「弾性ダイヤフラム」または「膜」構造が組み込まれています。ネジを締めると、膜は制御された弾性変形を受け、その結果 360° 全周摩擦係合が生じます。

アキシアルロックと歯元ロック: アキシアルロックタイプのロック力はねじの軸と平行です。歯元ロックタイプは、ロック機構を介してねじ山に接触（約30°の角度）しており、ナット本体の変形を効果的に防止します。

（3）形状設計

外観のデザインは、設置のしやすさ、操作スペース、メンテナンスのしやすさを左右します。

円形本体: 円形本体設計により、回転干渉を効果的に回避します。

専用ツールインターフェイス: スロット: 主にフック型レンチと組み合わせて使用します。

端面：端面に穴が開いており、プラグレンチや円筒棒を使用して締め付けることができます。

ベベル設計: 規格 (DIN 981 など) によれば、シャフトナットは通常 30° のベベルを持っており、これによりロッキングワッシャーのガイドに役立ち、取り付け時に適切にフィットしやすくなります。

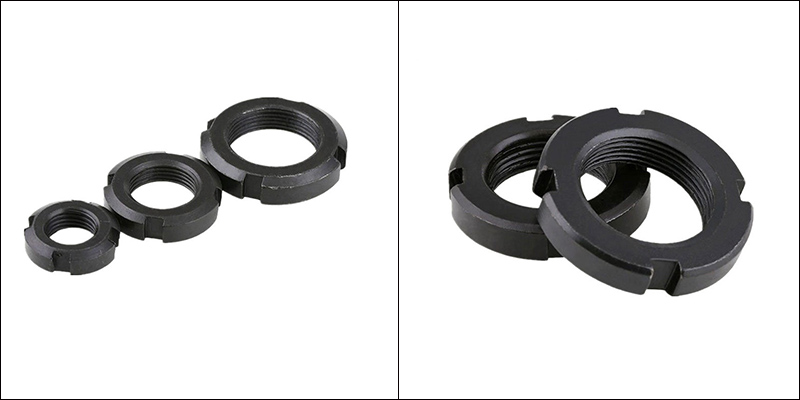

Shaft Nut
